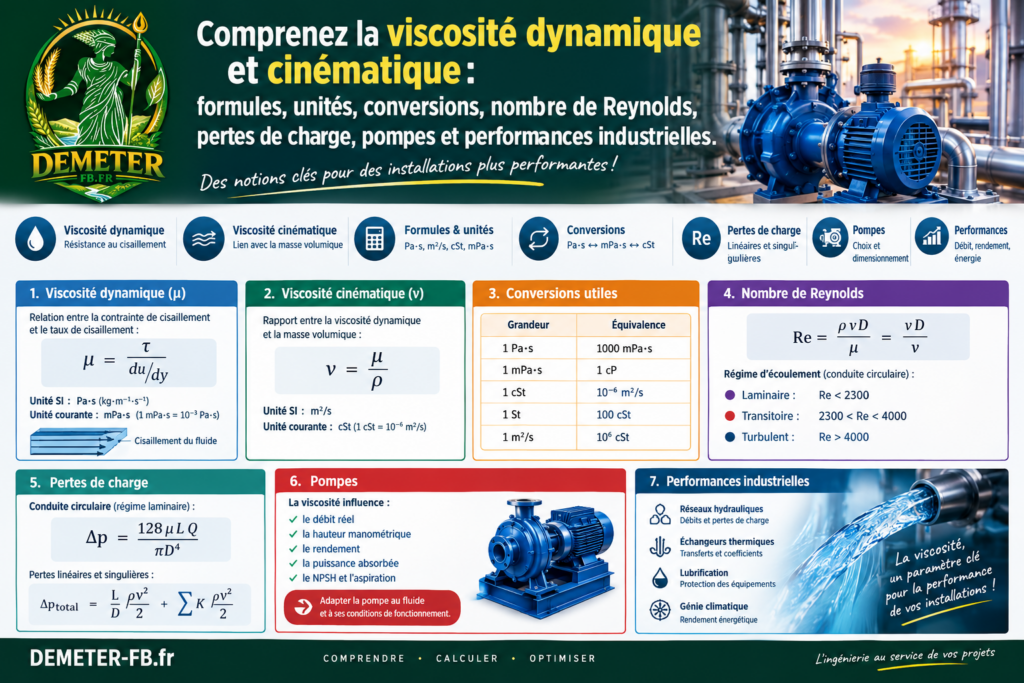

VISCOSITÉ DYNAMIQUE ET CINÉMATIQUE : LE GUIDE COMPLET POUR COMPRENDRE, CALCULER ET OPTIMISER LES PERFORMANCES DES INSTALLATIONS INDUSTRIELLES

Comprendre la viscosité dynamique et la viscosité cinématique, maîtriser leurs formules, leurs unités et leurs différences pour optimiser les pompes, les canalisations, les échangeurs thermiques, les réseaux hydrauliques et les installations de génie climatique.

La viscosité est l’une des propriétés physiques les plus importantes pour comprendre le comportement des fluides dans une installation industrielle. Pourtant, elle reste parfois sous-estimée lors du dimensionnement des équipements, du choix des pompes, de l’analyse des pertes de charge ou de l’optimisation énergétique des réseaux.

Une huile trop visqueuse peut augmenter considérablement la puissance nécessaire au pompage. Une eau chaude présente une viscosité différente de celle de l’eau froide. Un fluide caloporteur contenant du glycol ne se comporte pas exactement comme de l’eau pure. Un lubrifiant dont la viscosité ne correspond pas aux conditions de fonctionnement peut compromettre la protection mécanique d’un équipement.

Ces situations illustrent une réalité fondamentale : la viscosité influence directement les écoulements, les transferts thermiques, les pertes de charge, la consommation énergétique et la fiabilité des installations.

Dans les secteurs de l’ingénierie industrielle, du génie climatique, de l’hydraulique, de la thermique et de la maintenance, deux grandeurs doivent être parfaitement distinguées : la viscosité dynamique et la viscosité cinématique.

La première caractérise la résistance interne d’un fluide à la déformation par cisaillement. La seconde rapporte cette viscosité à la masse volumique du fluide. Toutes deux décrivent une propriété essentielle de l’écoulement, mais elles ne sont pas interchangeables.

Dans ce guide complet proposé par DEMETER-FB.fr, nous allons découvrir leurs définitions, leurs unités, leurs formules, leurs méthodes de calcul et leurs conséquences pratiques sur les performances des installations industrielles.

Sommaire

Qu’est-ce que la viscosité d’un fluide ?
Viscosité dynamique : définition, formule et unités
Viscosité cinématique : définition, formule et unités
Différences entre viscosité dynamique et cinématique
Comment convertir les unités de viscosité ?
Les facteurs qui influencent la viscosité
Influence de la viscosité sur les pertes de charge
Viscosité et nombre de Reynolds
Influence sur le dimensionnement des pompes
Viscosité et consommation énergétique
Influence sur les échangeurs thermiques
Viscosité des fluides utilisés dans l’industrie
Études de cas et exemples pratiques
Mesure de la viscosité et instruments
Viscosité et maintenance industrielle
Méthode pratique pour optimiser une installation
Erreurs fréquentes et bonnes pratiques
Tableaux de synthèse
Foire aux questions
Conclusion : faire de la viscosité un levier de performance

1. Qu’est-ce que la viscosité d’un fluide ?

1.1. Définition physique de la viscosité

La viscosité est une propriété physique qui traduit la résistance interne d’un fluide à l’écoulement ou, plus précisément, sa résistance à la déformation sous l’effet des contraintes de cisaillement.

Lorsqu’un fluide se déplace, ses différentes couches peuvent présenter des vitesses différentes. Les interactions entre ces couches produisent des contraintes visqueuses qui s’opposent à leur mouvement relatif.

Cette résistance dépend notamment de la nature du fluide, de sa température, de sa pression dans certaines conditions et, pour les fluides non newtoniens, de l’intensité du cisaillement et parfois de l’histoire de déformation.

On peut se représenter la viscosité en comparant plusieurs liquides.

L’eau s’écoule relativement facilement dans un tuyau. Une huile épaisse se déplace plus difficilement dans les mêmes conditions. Un sirop très concentré peut nécessiter une force importante pour être mis en mouvement.

Ces observations donnent une intuition de la viscosité, mais elles ne suffisent pas à la quantifier. Pour concevoir une installation, il faut disposer de valeurs mesurables et utiliser des relations physiques adaptées.

1.2. Pourquoi la viscosité est-elle essentielle en ingénierie ?

La viscosité intervient dans presque tous les systèmes qui transportent, transforment ou utilisent un fluide.

Elle influence notamment :

le débit obtenu pour une pression donnée ;
la pression nécessaire pour transporter un fluide ;
les pertes de charge dans les canalisations ;
le choix et le rendement des pompes ;
la puissance électrique consommée ;
le régime d’écoulement ;
les transferts thermiques entre un fluide et une paroi ;
la lubrification des organes mécaniques ;
les opérations de mélange, de filtration et de dosage ;
les conditions de démarrage à froid ;
la stabilité des procédés industriels.

La viscosité doit donc être considérée comme une donnée de conception et d’exploitation, au même titre que la masse volumique, la capacité thermique, la conductivité thermique ou la pression de service.

1.3. Viscosité et fluidité : deux notions complémentaires

La fluidité désigne, dans le langage courant, la facilité avec laquelle un fluide s’écoule. La viscosité fournit une caractérisation physique plus précise de la résistance à la déformation.

Pour un liquide newtonien, une viscosité dynamique élevée correspond généralement à une plus grande résistance au cisaillement dans des conditions comparables.

Cependant, il faut éviter de conclure qu’un fluide moins visqueux sera toujours plus performant. Dans un circuit de lubrification, par exemple, une viscosité trop faible peut réduire l’épaisseur du film lubrifiant. Dans une installation hydraulique, le choix doit également tenir compte de l’étanchéité, des fuites internes, de la température et des recommandations du fabricant.

L’objectif n’est donc pas systématiquement de minimiser la viscosité, mais de choisir une viscosité adaptée au fonctionnement recherché.

1.4. Les fluides newtoniens et non newtoniens

Un fluide newtonien possède, à température et pression données, une viscosité dynamique qui reste indépendante du taux de cisaillement.

L’eau et de nombreuses huiles simples se comportent approximativement comme des fluides newtoniens dans des conditions usuelles.

Les fluides non newtoniens présentent un comportement plus complexe. Leur viscosité apparente peut dépendre du taux de cisaillement, du temps d’application de la contrainte ou de la structure interne du matériau.

On rencontre notamment :

les peintures ;
les boues industrielles ;
certaines solutions polymères ;
les suspensions concentrées ;
les pâtes ;
certains produits alimentaires ;
les fluides de forage.

Pour ces produits, une unique valeur de viscosité peut être insuffisante. Il peut être nécessaire de connaître une courbe rhéologique complète.

La suite de cet article se concentre principalement sur les fluides newtoniens, tout en signalant les limites de cette hypothèse lorsqu’elles sont importantes pour les applications industrielles.

2. Viscosité dynamique : définition, formule et unités

2.1. Qu’est-ce que la viscosité dynamique ?

La viscosité dynamique, généralement représentée par la lettre grecque (\mu), caractérise la relation entre la contrainte de cisaillement et le gradient de vitesse dans un fluide newtonien.

Elle exprime la résistance du fluide à une déformation par cisaillement.

Dans une représentation simple, imaginons deux couches de fluide parallèles. La première se déplace à une vitesse supérieure à celle de la seconde. La différence de vitesse entre les couches crée un cisaillement.

Plus la viscosité dynamique est élevée, plus la contrainte nécessaire pour maintenir ce gradient de vitesse est importante.

2.2. La formule fondamentale de Newton

Pour un fluide newtonien soumis à un cisaillement simple, la loi de Newton de la viscosité s’écrit :

[
\tau = \mu \frac{du}{dy}
]

Avec :

(\tau) : contrainte de cisaillement, en pascals (Pa) ;
(\mu) : viscosité dynamique, en pascals-secondes (Pa·s) ;
(\frac{du}{dy}) : gradient de vitesse perpendiculaire à la direction de l’écoulement, en s(^{-1}).

On peut également écrire :

[
\mu = \frac{\tau}{du/dy}
]

Cette relation montre que la viscosité dynamique est le rapport entre la contrainte de cisaillement et le taux de cisaillement.

Elle s’applique dans le cadre d’un comportement newtonien et d’une description appropriée de l’écoulement.

2.3. L’unité de la viscosité dynamique

Dans le Système international, l’unité de viscosité dynamique est le pascal-seconde :

[
[\mu] = \mathrm{Pa \cdot s}
]

Comme :

[
1\ \mathrm{Pa}=1\ \mathrm{N/m^2}
]

et que :

[
1\ \mathrm{N}=1\ \mathrm{kg \cdot m/s^2}
]

on obtient :

1\ \mathrm{kg \cdot m^{-1}\cdot s^{-1}}
]

La viscosité dynamique peut donc également être exprimée en :

[
\mathrm{kg/(m \cdot s)}
]

Ces deux unités sont strictement équivalentes.

2.4. Le millipascal-seconde : une unité courante

Les viscosités des liquides courants sont souvent suffisamment faibles pour être exprimées en millipascal-secondes.

La conversion est :

[
1\ \mathrm{mPa \cdot s}=10^{-3}\ \mathrm{Pa \cdot s}
]

Ainsi :

[
1\ \mathrm{Pa \cdot s}=1000\ \mathrm{mPa \cdot s}
]

La viscosité dynamique de l’eau à température ambiante est de l’ordre de (1\ \mathrm{mPa \cdot s}), avec une valeur exacte dépendant de la température.

Cette unité est particulièrement utile pour comparer l’eau, les solutions aqueuses et de nombreux fluides industriels.

2.5. Exemple de calcul de viscosité dynamique

Supposons qu’une mesure effectuée sur un fluide newtonien fournisse :

une contrainte de cisaillement de (0,12\ \mathrm{Pa}) ;
un taux de cisaillement de (60\ \mathrm{s^{-1}}).

La viscosité dynamique vaut :

[
\mu=\frac{0,12}{60}
]

D’où :

[
\boxed{\mu=0,002\ \mathrm{Pa \cdot s}}
]

En millipascal-secondes :

[
\boxed{\mu=2\ \mathrm{mPa \cdot s}}
]

Cette valeur signifie que, dans les conditions de mesure, le fluide possède une viscosité dynamique de (2\ \mathrm{mPa \cdot s}).

Il ne faut pas extrapoler automatiquement cette valeur à toutes les températures ou à tous les régimes de cisaillement.

2.6. Pourquoi la viscosité dynamique compte-t-elle dans une installation ?

La viscosité dynamique intervient directement dans la loi de comportement du fluide. Elle est donc essentielle pour modéliser les contraintes visqueuses, les écoulements dans les petits passages, la lubrification et les pertes de charge.

Dans une conduite, son influence dépend également de la vitesse, du diamètre, de la rugosité, de la géométrie et du régime d’écoulement.

Il serait donc incorrect d’affirmer que doubler la viscosité dynamique double systématiquement toutes les pertes de charge. Cette approximation peut être pertinente dans certains écoulements laminaires, mais elle ne constitue pas une règle universelle.

3. Viscosité cinématique : définition, formule et unités

3.1. Qu’est-ce que la viscosité cinématique ?

La viscosité cinématique, représentée par la lettre grecque (\nu), est définie comme le rapport entre la viscosité dynamique et la masse volumique du fluide.

Sa formule fondamentale est :

[
\boxed{\nu=\frac{\mu}{\rho}}
]

Avec :

(\nu) : viscosité cinématique, en m²/s ;
(\mu) : viscosité dynamique, en Pa·s ;
(\rho) : masse volumique, en kg/m³.

Cette relation associe la résistance visqueuse du fluide à sa masse volumique.

La viscosité cinématique est particulièrement utile en mécanique des fluides, notamment pour le calcul du nombre de Reynolds, qui permet de caractériser le régime d’écoulement dans de nombreuses situations.

3.2. L’unité de la viscosité cinématique

Dans le Système international, l’unité de viscosité cinématique est le mètre carré par seconde :

[
[\nu]=\mathrm{m^2/s}
]

En effet :

[
\nu=\frac{\mu}{\rho}
]

avec :

[
[\mu]=\mathrm{kg/(m \cdot s)}
]

et :

[
[\rho]=\mathrm{kg/m^3}
]

On obtient :

\frac{\mathrm{kg/(m \cdot s)}}{\mathrm{kg/m^3}}

\mathrm{m^2/s}
]

Les unités de masse et une puissance de longueur se simplifient, ce qui confirme la dimension de la viscosité cinématique.

3.3. Le centistoke : une unité fréquemment utilisée

Dans les domaines des huiles et de la lubrification, la viscosité cinématique est couramment exprimée en stokes (St) ou en centistokes (cSt).

La conversion est :

[
1\ \mathrm{St}=10^{-4}\ \mathrm{m^2/s}
]

et :

[
\boxed{1\ \mathrm{cSt}=10^{-6}\ \mathrm{m^2/s}}
]

Par conséquent :

[
1\ \mathrm{m^2/s}=10^6\ \mathrm{cSt}
]

Le centistoke est notamment employé pour caractériser les huiles industrielles, les huiles moteur et de nombreux lubrifiants.

Attention : une classe de viscosité commerciale ne doit pas être confondue avec une valeur de viscosité dynamique. Pour les huiles, il faut également distinguer la viscosité mesurée à une température donnée de la classe normalisée à laquelle le produit appartient.

3.4. Exemple de calcul de viscosité cinématique

Considérons un fluide possédant les caractéristiques suivantes :

viscosité dynamique : (\mu=0,004\ \mathrm{Pa \cdot s}) ;
masse volumique : (\rho=800\ \mathrm{kg/m^3}).

La viscosité cinématique est :

[
\nu=\frac{0,004}{800}
]

D’où :

[
\boxed{\nu=5\times10^{-6}\ \mathrm{m^2/s}}
]

Pour convertir en centistokes :

[
\nu=\frac{5\times10^{-6}}{10^{-6}}
]

Donc :

[
\boxed{\nu=5\ \mathrm{cSt}}
]

Cette conversion est particulièrement utile lorsqu’une fiche technique fournit la viscosité dynamique alors que le calcul hydraulique ou la documentation d’un équipement utilise la viscosité cinématique.

3.5. Pourquoi la viscosité cinématique est-elle si importante ?

La viscosité cinématique intervient directement dans de nombreux calculs de mécanique des fluides.

Le cas le plus connu est celui du nombre de Reynolds :

[
\boxed{Re=\frac{vD}{\nu}}
]

où :

(Re) est le nombre de Reynolds, sans dimension ;
(v) est la vitesse moyenne du fluide, en m/s ;
(D) est le diamètre intérieur de la conduite, en m ;
(\nu) est la viscosité cinématique, en m²/s.

Pour une vitesse et un diamètre donnés, une augmentation de la viscosité cinématique réduit le nombre de Reynolds.

Cela peut modifier le régime d’écoulement et, par conséquent, la méthode utilisée pour déterminer le facteur de frottement et les pertes de charge.

4. Différences entre viscosité dynamique et viscosité cinématique

La confusion entre ces deux grandeurs est fréquente, notamment lors de l’exploitation de fiches techniques de fluides industriels.

Elles sont liées, mais elles ne décrivent pas exactement la même chose.

4.1. Tableau comparatif

Critère	Viscosité dynamique	Viscosité cinématique
Symbole	(\mu)	(\nu)
Définition	Résistance au cisaillement	Viscosité dynamique rapportée à la masse volumique
Formule	(\mu=\tau/(du/dy)) pour un fluide newtonien en cisaillement simple	(\nu=\mu/\rho)
Unité SI	Pa·s	m²/s
Unité pratique fréquente	mPa·s	cSt
Dépendance à la masse volumique	Pas dans sa définition	Oui
Usage courant	Loi de comportement, calculs visqueux	Nombre de Reynolds, caractérisation des écoulements
Application typique	Étude du cisaillement et de la lubrification	Analyse des régimes d’écoulement

4.2. Une relation mathématique simple

La relation entre les deux viscosités est :

[
\boxed{\mu=\rho\nu}
]

et :

[
\boxed{\nu=\frac{\mu}{\rho}}
]

Ces équations permettent de passer d’une grandeur à l’autre dès lors que la masse volumique du fluide est connue dans les mêmes conditions de température et de pression.

4.3. Deux fluides peuvent avoir des viscosités dynamiques proches et des viscosités cinématiques différentes

Imaginons deux fluides dont les viscosités dynamiques sont identiques, mais dont les masses volumiques diffèrent.

Le fluide le plus dense aura une viscosité cinématique plus faible, puisque :

[
\nu=\frac{\mu}{\rho}
]

Par exemple, pour une viscosité dynamique de (0,010\ \mathrm{Pa \cdot s}) :

Fluide A :

[
\rho_A=1000\ \mathrm{kg/m^3}
]

[
\nu_A=\frac{0,010}{1000}=10^{-5}\ \mathrm{m^2/s}
]

Soit :

[
\nu_A=10\ \mathrm{cSt}
]

Fluide B :

[
\rho_B=800\ \mathrm{kg/m^3}
]

[
\nu_B=\frac{0,010}{800}
=1,25\times10^{-5}\ \mathrm{m^2/s}
]

Soit :

[
\nu_B=12,5\ \mathrm{cSt}
]

Les viscosités dynamiques sont identiques, mais les viscosités cinématiques sont différentes.

Cette distinction montre pourquoi il est indispensable de connaître la masse volumique lorsqu’on convertit une viscosité dynamique en viscosité cinématique.

4.4. Quelle viscosité utiliser dans un calcul industriel ?

Le choix dépend du calcul effectué.

Pour appliquer la loi de Newton de la viscosité ou caractériser les contraintes visqueuses, on utilise généralement la viscosité dynamique.

Pour calculer le nombre de Reynolds sous sa forme usuelle :

[
Re=\frac{vD}{\nu}
]

on utilise la viscosité cinématique.

Il est également possible d’exprimer Reynolds à partir de la viscosité dynamique :

[
\boxed{Re=\frac{\rho vD}{\mu}}
]

Les deux formules sont équivalentes si les propriétés du fluide sont cohérentes.

La règle essentielle est de ne jamais mélanger les grandeurs ou leurs unités.

5. Comment convertir les unités de viscosité ?

Les conversions sont indispensables lorsque les données proviennent de fournisseurs, de laboratoires, de systèmes de supervision ou de documents techniques différents.

5.1. Conversions de viscosité dynamique

Les relations les plus utiles sont :

[
1\ \mathrm{Pa \cdot s}=1000\ \mathrm{mPa \cdot s}
]

[
1\ \mathrm{mPa \cdot s}=1\ \mathrm{cP}
]

Le centipoise (cP) est une unité courante dans certains secteurs industriels. Il équivaut numériquement au millipascal-seconde.

Exemples :

Viscosité dynamique	Équivalence
0,001 Pa·s	1 mPa·s
0,005 Pa·s	5 mPa·s
0,020 Pa·s	20 mPa·s
0,100 Pa·s	100 mPa·s
1 Pa·s	1000 mPa·s

5.2. Conversions de viscosité cinématique

Les relations fondamentales sont :

[
1\ \mathrm{cSt}=10^{-6}\ \mathrm{m^2/s}
]

[
1\ \mathrm{St}=100\ \mathrm{cSt}
]

Exemples :

Viscosité cinématique	Équivalence SI
1 cSt	(1\times10^{-6}\ \mathrm{m^2/s})
5 cSt	(5\times10^{-6}\ \mathrm{m^2/s})
10 cSt	(1\times10^{-5}\ \mathrm{m^2/s})
100 cSt	(1\times10^{-4}\ \mathrm{m^2/s})
500 cSt	(5\times10^{-4}\ \mathrm{m^2/s})

5.3. Convertir une viscosité dynamique en viscosité cinématique

Prenons une huile dont la viscosité dynamique est de (0,024\ \mathrm{Pa \cdot s}), avec une masse volumique de (900\ \mathrm{kg/m^3}).

On applique :

[
\nu=\frac{\mu}{\rho}
]

[
\nu=\frac{0,024}{900}
]

On obtient :

[
\nu=2,667\times10^{-5}\ \mathrm{m^2/s}
]

En centistokes :

[
\nu=\frac{2,667\times10^{-5}}{10^{-6}}
]

Donc :

[
\boxed{\nu\approx26,7\ \mathrm{cSt}}
]

5.4. Convertir une viscosité cinématique en viscosité dynamique

Supposons qu’une fiche technique indique une viscosité cinématique de (46\ \mathrm{cSt}) et que la masse volumique du fluide soit de (870\ \mathrm{kg/m^3}).

Conversion de la viscosité :

[
\nu=46\times10^{-6}\ \mathrm{m^2/s}
]

Puis :

[
\mu=\rho\nu
]

[
\mu=870\times46\times10^{-6}
]

D’où :

[
\mu=0,04002\ \mathrm{Pa \cdot s}
]

Soit :

[
\boxed{\mu\approx40,0\ \mathrm{mPa \cdot s}}
]

La précision de ce résultat dépend naturellement de la précision des données initiales.

5.5. Attention à la température de référence

Une viscosité n’est pas une caractéristique complète si la température de mesure n’est pas précisée.

Une huile dont la viscosité cinématique vaut (46\ \mathrm{cSt}) à 40 °C peut présenter une valeur très différente à 20 °C ou à 100 °C.

Il faut donc toujours vérifier :

la température de mesure ;
la pression, lorsque son influence est significative ;
la masse volumique utilisée ;
la méthode de mesure ;
la nature exacte du fluide.

Comparer deux viscosités mesurées à des températures différentes peut conduire à une conclusion erronée.

6. Les facteurs qui influencent la viscosité

La viscosité dépend de plusieurs paramètres physiques et chimiques. Pour optimiser une installation, il est indispensable de comprendre comment ces paramètres évoluent pendant le fonctionnement.

6.1. La température : un facteur déterminant pour les liquides

Pour la plupart des liquides industriels usuels, la viscosité diminue lorsque la température augmente.

Cette tendance s’explique par les modifications de la mobilité moléculaire et des interactions internes du liquide.

Une huile froide peut être nettement plus visqueuse qu’une huile chaude. Au démarrage d’une installation, cette différence peut modifier les conditions d’aspiration d’une pompe, la pression nécessaire à l’écoulement et les temps de mise en régime.

À l’inverse, une température excessive peut réduire la viscosité d’un lubrifiant au point de compromettre la formation d’un film protecteur adapté.

Il faut donc distinguer deux risques :

une viscosité trop élevée, qui augmente généralement les résistances à l’écoulement ;
une viscosité trop faible, qui peut réduire la capacité de lubrification ou modifier les fuites internes.

Le choix de la température de fonctionnement doit être compatible avec les propriétés du fluide et les limites des équipements.

6.2. La température et les gaz

Le comportement des gaz diffère généralement de celui des liquides.

À pression modérée, la viscosité dynamique d’un gaz augmente habituellement avec la température. La viscosité cinématique peut également varier fortement, notamment parce qu’elle dépend de la masse volumique du gaz.

Pour un gaz, il est donc nécessaire de tenir compte de la température, de la pression et de l’état thermodynamique lors du calcul des propriétés.

Cette distinction est importante dans les réseaux d’air comprimé, les conduites de gaz et les installations de ventilation.

6.3. La masse volumique

La masse volumique intervient directement dans la relation :

[
\nu=\frac{\mu}{\rho}
]

À viscosité dynamique constante, une augmentation de la masse volumique entraîne une diminution de la viscosité cinématique.

Cependant, dans la réalité, la masse volumique et la viscosité dynamique peuvent évoluer simultanément avec la température et la pression. Il faut donc utiliser des propriétés correspondant aux mêmes conditions de fonctionnement.

6.4. La pression

Pour de nombreux liquides dans des installations industrielles classiques, l’influence de la pression sur la viscosité est moins importante que celle de la température.

Elle peut néanmoins devenir significative dans les fluides soumis à de fortes pressions, notamment certains lubrifiants et fluides hydrauliques.

Pour les gaz, la pression modifie également la masse volumique et peut avoir une influence sur les propriétés de transport selon les conditions considérées.

Les calculs de précision doivent s’appuyer sur des données fiables ou sur des modèles adaptés au fluide étudié.

6.5. La composition chimique

La viscosité dépend de la composition du fluide.

L’ajout de glycol à de l’eau, la dilution d’une huile, la présence de polymères ou la concentration d’une solution peuvent modifier sensiblement la viscosité.

Dans les circuits de chauffage et de refroidissement, la concentration en glycol doit donc être prise en compte dans le dimensionnement hydraulique.

Un mélange antigel plus concentré peut présenter une viscosité supérieure à celle de l’eau, en particulier à basse température. Cette différence affecte le débit, les pertes de charge et les performances des pompes.

6.6. Le vieillissement du fluide

Avec le temps, certains fluides peuvent subir des transformations :

oxydation ;
contamination ;
dégradation thermique ;
cisaillement des polymères ;
formation de dépôts ;
mélange avec un autre fluide ;
présence d’eau ou de particules.

Ces phénomènes peuvent modifier la viscosité et les propriétés de lubrification.

Une augmentation ou une diminution anormale de viscosité peut constituer un indicateur de dégradation, mais elle ne suffit pas, à elle seule, à identifier la cause. Une analyse complémentaire peut être nécessaire.

6.7. La structure du fluide

Pour les fluides non newtoniens, la viscosité apparente dépend notamment du taux de cisaillement.

Une peinture peut être relativement visqueuse au repos, puis devenir plus facile à étaler sous l’effet du cisaillement. Une suspension peut présenter un comportement différent selon son agitation.

Dans ce type d’application, la conception d’une pompe ou d’une conduite doit s’appuyer sur le modèle rhéologique adapté et sur les conditions réelles de fonctionnement.

7. Influence de la viscosité sur les pertes de charge

Les pertes de charge représentent la diminution de charge mécanique disponible au cours de l’écoulement, en raison notamment des frottements et des perturbations locales.

Elles constituent un enjeu majeur dans les réseaux hydrauliques industriels.

7.1. Les pertes de charge linéaires

Les pertes de charge linéaires sont associées aux frottements répartis le long d’une conduite.

Pour un écoulement incompressible dans une conduite, la relation de Darcy-Weisbach s’écrit :

[
\boxed{\Delta p=f\frac{L}{D}\frac{\rho v^2}{2}}
]

Avec :

(\Delta p) : perte de pression, en Pa ;
(f) : facteur de frottement de Darcy, sans dimension ;
(L) : longueur de conduite, en m ;
(D) : diamètre intérieur, en m ;
(\rho) : masse volumique, en kg/m³ ;
(v) : vitesse moyenne, en m/s.

La viscosité intervient notamment dans le calcul du facteur de frottement, par l’intermédiaire du nombre de Reynolds.

7.2. Le rôle du nombre de Reynolds

Le nombre de Reynolds compare les effets inertiels aux effets visqueux.

Pour un écoulement dans une conduite circulaire :

[
\boxed{Re=\frac{\rho vD}{\mu}=\frac{vD}{\nu}}
]

Dans une conduite circulaire droite, les repères classiques sont :

(Re) inférieur à environ 2300 : régime généralement laminaire ;
entre environ 2300 et 4000 : zone de transition ;
au-delà d’environ 4000 : régime généralement turbulent établi.

Ces limites sont indicatives. Le comportement réel dépend notamment des perturbations, des conditions d’entrée, de la géométrie et de la qualité de l’installation.

7.3. En régime laminaire, la viscosité intervient directement dans les pertes de charge

Pour un fluide newtonien en écoulement laminaire pleinement développé dans une conduite circulaire droite, la loi de Hagen-Poiseuille donne :

[
\boxed{\Delta p=\frac{128\mu LQ}{\pi D^4}}
]

où (Q) représente le débit volumique en m³/s.

Cette relation montre que, pour un débit et une géométrie fixés, la perte de pression est proportionnelle à la viscosité dynamique.

Ainsi, dans ce cadre précis, si la viscosité dynamique double, la perte de pression double également.

La relation met aussi en évidence l’influence majeure du diamètre : à débit fixé, la perte de pression varie comme l’inverse de la quatrième puissance du diamètre intérieur.

Cette sensibilité explique pourquoi une faible réduction du diamètre utile, due par exemple à un dépôt, peut avoir des conséquences importantes.

La formule suppose un fluide newtonien, un écoulement laminaire pleinement développé, une conduite circulaire rigide et des conditions compatibles avec les hypothèses du modèle.

7.4. En régime turbulent, l’analyse est plus complexe

En régime turbulent, le facteur de frottement dépend notamment du nombre de Reynolds et de la rugosité relative de la conduite.

La viscosité influence donc les pertes de charge, mais la relation n’est pas simplement proportionnelle à la viscosité.

Pour calculer correctement les pertes, il faut utiliser une corrélation adaptée, telle que la relation de Colebrook-White ou une approximation pertinente dans le domaine considéré.

7.5. Les pertes de charge singulières

Les coudes, les tés, les vannes, les filtres, les rétrécissements et les élargissements créent des pertes de charge locales.

Une expression courante est :

[
\boxed{\Delta p_s=K\frac{\rho v^2}{2}}
]

où (K) est un coefficient de perte singulière.

La valeur de ce coefficient dépend de la géométrie, de l’ouverture d’une vanne, du type d’équipement et parfois du régime d’écoulement.

Dans certaines situations, la viscosité influence les coefficients de perte. Il faut donc utiliser les données du fabricant ou des corrélations adaptées plutôt que de supposer qu’ils restent toujours constants.

7.6. Conséquence sur la pression disponible

Une augmentation des pertes de charge peut entraîner :

une diminution du débit à vitesse de pompe constante ;
une hausse de la pression nécessaire ;
une augmentation de la puissance hydraulique demandée ;
une réduction des performances d’un échangeur alimenté par le réseau ;
un déséquilibre entre branches d’une installation ;
une augmentation des coûts d’exploitation.

Le diagnostic doit cependant prendre en compte l’ensemble du réseau. Une pression insuffisante peut également provenir d’une pompe mal sélectionnée, d’un filtre colmaté, d’une vanne partiellement fermée ou d’un diamètre inadéquat.

8. Viscosité et nombre de Reynolds : comprendre le régime d’écoulement

Le nombre de Reynolds est l’un des outils les plus utilisés pour étudier les écoulements industriels.

8.1. Formule à partir de la viscosité dynamique

[
Re=\frac{\rho vD}{\mu}
]

Cette formulation permet de calculer Reynolds si la masse volumique et la viscosité dynamique sont connues.

8.2. Formule à partir de la viscosité cinématique

[
Re=\frac{vD}{\nu}
]

Cette forme est souvent pratique lorsque la viscosité cinématique est fournie directement par la documentation du fluide.

8.3. Exemple : calcul du nombre de Reynolds

Considérons un fluide circulant dans une conduite de diamètre intérieur (D=0,05\ \mathrm{m}).

Données :

vitesse moyenne : (v=1,0\ \mathrm{m/s}) ;
viscosité cinématique : (\nu=10^{-5}\ \mathrm{m^2/s}).

On calcule :

[
Re=\frac{1,0\times0,05}{10^{-5}}
]

D’où :

[
\boxed{Re=5000}
]

Dans une conduite circulaire classique, cette valeur correspond généralement à un écoulement turbulent.

Si la viscosité cinématique augmente à (5\times10^{-5}\ \mathrm{m^2/s}), toutes choses égales par ailleurs :

[
Re=\frac{1,0\times0,05}{5\times10^{-5}}
]

Donc :

[
\boxed{Re=1000}
]

L’écoulement se situe alors dans le domaine laminaire selon les critères usuels d’une conduite circulaire.

Cet exemple illustre le rôle déterminant de la viscosité dans la classification du régime d’écoulement.

8.4. Pourquoi le régime d’écoulement est-il important ?

Le régime influence :

le facteur de frottement ;
les pertes de charge ;
la distribution des vitesses dans la conduite ;
le mélange du fluide ;
les échanges thermiques ;
la dispersion des substances ;
les conditions de fonctionnement de certains instruments.

En régime laminaire, la vitesse est organisée selon un profil caractéristique. En régime turbulent, les fluctuations de vitesse favorisent généralement le mélange transversal et peuvent intensifier les transferts thermiques.

Toutefois, un écoulement turbulent n’est pas toujours préférable : il peut augmenter les pertes de charge et la puissance de pompage.

Le régime recherché dépend donc de l’application.

9. Influence de la viscosité sur le dimensionnement des pompes

Les pompes sont particulièrement sensibles aux propriétés du fluide transporté.

Une pompe sélectionnée pour de l’eau ne présente pas nécessairement les mêmes performances lorsqu’elle fonctionne avec une huile épaisse ou une solution concentrée.

9.1. Le débit réel dépend du point de fonctionnement

Le point de fonctionnement d’une pompe est déterminé par l’intersection entre sa courbe caractéristique et celle du réseau.

La courbe du réseau représente la hauteur nécessaire pour assurer le débit souhaité, en tenant compte de la hauteur géométrique et des pertes de charge.

Si la viscosité augmente, les pertes de charge peuvent augmenter également. La courbe du réseau se modifie alors, ce qui peut déplacer le point de fonctionnement.

Pour une pompe centrifuge, ce déplacement peut conduire à un débit inférieur à celui prévu lors d’une sélection basée uniquement sur l’eau.

9.2. Les performances d’une pompe centrifuge avec un fluide visqueux

Les performances d’une pompe centrifuge peuvent être affectées par la viscosité, notamment au niveau :

du débit ;
de la hauteur manométrique ;
du rendement ;
de la puissance absorbée.

L’importance de ces effets dépend du type de pompe, de sa conception, de sa vitesse de rotation et de la viscosité du fluide.

Pour les liquides suffisamment visqueux, il est nécessaire d’utiliser les méthodes de correction reconnues ou les données du fabricant. Les courbes établies avec de l’eau ne doivent pas être appliquées sans vérification.

9.3. Les pompes volumétriques

Les pompes volumétriques, telles que les pompes à engrenages, à vis ou à lobes, sont souvent utilisées pour les fluides visqueux.

Elles déplacent un volume de fluide à chaque cycle ou rotation, mais leur débit réel dépend notamment des fuites internes, de la vitesse, de la pression différentielle et de la viscosité.

Une viscosité plus élevée peut réduire certaines fuites internes, tout en augmentant les efforts mécaniques et les pertes par frottement.

Il ne faut donc pas considérer les pompes volumétriques comme indépendantes de la viscosité.

9.4. La viscosité et l’aspiration de la pompe

À l’aspiration, une viscosité élevée peut accentuer les pertes de charge et réduire la pression disponible à l’entrée de la pompe.

Il faut alors vérifier les conditions d’aspiration, la pression absolue disponible et les exigences du constructeur.

Pour une pompe centrifuge, le risque de cavitation dépend notamment de la différence entre la hauteur nette positive disponible à l’aspiration (NPSH disponible) et la hauteur requise par la pompe (NPSH requis).

Une viscosité élevée ne doit pas être analysée isolément : la température, la pression de vapeur, la hauteur d’aspiration, la longueur de conduite et les accessoires sont également déterminants.

9.5. Le démarrage à froid

Le démarrage à froid est une situation critique pour certains fluides industriels.

Une huile peut être beaucoup plus visqueuse à basse température qu’à sa température nominale de fonctionnement. Les pertes de charge à l’aspiration et au refoulement peuvent alors devenir importantes.

Les solutions envisageables comprennent, selon le procédé :

le préchauffage du fluide ;
l’isolation thermique des conduites ;
le choix d’un diamètre adapté ;
la réduction de la longueur de la conduite d’aspiration ;
l’utilisation d’une pompe adaptée à la viscosité ;
une procédure de démarrage progressive.

Ces choix doivent respecter les limites thermiques, mécaniques et de sécurité de l’installation.

10. Viscosité et consommation énergétique

L’énergie nécessaire au transport d’un fluide dépend de la hauteur à fournir, du débit et du rendement global du système.

10.1. La puissance hydraulique

Pour un liquide incompressible, la puissance hydraulique transmise au fluide peut être calculée par :

[
\boxed{P_h=\Delta p,Q}
]

Avec :

(P_h) : puissance hydraulique, en W ;
(\Delta p) : différence de pression, en Pa ;
(Q) : débit volumique, en m³/s.

Si l’on utilise la hauteur manométrique (H), on peut également écrire :

[
\boxed{P_h=\rho gQH}
]

où (g) représente l’accélération de la pesanteur.

10.2. La puissance absorbée

La puissance absorbée est supérieure à la puissance hydraulique lorsque le rendement global est inférieur à 100 %.

Dans une représentation simplifiée :

[
\boxed{P_{\mathrm{abs}}=\frac{P_h}{\eta}}
]

où (\eta) est le rendement global, exprimé sous forme décimale.

La puissance électrique réellement appelée dépend également du rendement du moteur, du variateur et des autres éléments de la chaîne d’entraînement.

10.3. Exemple : effet d’une hausse des pertes de charge

Considérons un réseau nécessitant un débit de :

[
Q=0,010\ \mathrm{m^3/s}
]

La différence de pression nécessaire est initialement de (100,000\ \mathrm{Pa}).

La puissance hydraulique est :

[
P_h=100,000\times0,010
]

Donc :

[
\boxed{P_h=1000\ \mathrm{W}}
]

Supposons maintenant que les pertes de charge supplémentaires portent la différence de pression nécessaire à (150,000\ \mathrm{Pa}), à débit identique.

La puissance hydraulique devient :

[
P_h=150,000\times0,010
]

D’où :

[
\boxed{P_h=1500\ \mathrm{W}}
]

La puissance hydraulique augmente de 50 %.

Si le rendement global reste identique, la puissance absorbée augmente dans la même proportion. En pratique, le rendement peut lui-même varier avec le point de fonctionnement.

Cet exemple montre pourquoi la réduction des pertes de charge peut représenter un levier d’économie d’énergie.

10.4. Réduire la consommation sans dégrader le procédé

L’optimisation énergétique ne consiste pas simplement à choisir le fluide le moins visqueux.

Il faut rechercher un compromis entre :

viscosité adaptée au procédé ;
diamètre de conduite ;
vitesse de circulation ;
pertes de charge ;
efficacité des pompes ;
exigences thermiques ;
qualité du transfert ;
fiabilité des équipements.

Une conduite plus grande peut réduire les pertes de charge, mais elle implique également un investissement initial supérieur. Une pompe plus puissante peut compenser une mauvaise conception, mais au prix d’une consommation énergétique plus importante.

L’optimisation doit donc être conduite à l’échelle du système.

11. Viscosité et performances des échangeurs thermiques

Les échangeurs thermiques transfèrent de la chaleur entre deux fluides séparés par une paroi.

La viscosité influence l’écoulement de chaque fluide et peut donc modifier les performances thermiques et hydrauliques de l’équipement.

11.1. Influence sur le coefficient de transfert thermique

Le coefficient de transfert thermique dépend notamment :

des propriétés du fluide ;
de la vitesse ;
de la géométrie ;
du régime d’écoulement ;
de la conductivité thermique ;
de la capacité thermique ;
de la viscosité.

Dans de nombreux échangeurs, une viscosité plus élevée peut réduire le mélange et modifier le nombre de Reynolds, ce qui affecte le coefficient de convection.

Toutefois, l’effet exact dépend de la géométrie et du régime. Il faut utiliser des corrélations adaptées au type d’échangeur plutôt qu’une règle générale.

11.2. Le nombre de Prandtl

Le nombre de Prandtl est un nombre sans dimension qui compare la diffusion de quantité de mouvement à la diffusion thermique.

Pour un fluide newtonien, il s’écrit :

[
\boxed{Pr=\frac{\mu c_p}{\lambda}}
]

ou :

[
\boxed{Pr=\frac{\nu}{\alpha}}
]

Avec :

(\mu) : viscosité dynamique ;
(c_p) : capacité thermique massique à pression constante ;
(\lambda) : conductivité thermique ;
(\nu) : viscosité cinématique ;
(\alpha) : diffusivité thermique.

La viscosité intervient donc directement dans le nombre de Prandtl.

Ce nombre est souvent utilisé avec le nombre de Reynolds et le nombre de Nusselt pour établir des corrélations de transfert thermique.

11.3. Le nombre de Nusselt

Le nombre de Nusselt caractérise le transfert thermique convectif par rapport à la conduction dans le fluide.

Il est défini par :

[
\boxed{Nu=\frac{hD_h}{\lambda}}
]

où :

(h) est le coefficient de transfert thermique convectif ;
(D_h) est un diamètre caractéristique, souvent hydraulique ;
(\lambda) est la conductivité thermique du fluide.

De nombreuses corrélations relient le nombre de Nusselt aux nombres de Reynolds et de Prandtl.

La viscosité influence ainsi le transfert thermique de manière indirecte, en modifiant les paramètres sans dimension qui décrivent l’écoulement et la diffusion thermique.

11.4. Les fluides caloporteurs contenant du glycol

Les mélanges eau-glycol sont utilisés dans de nombreuses installations de chauffage, de refroidissement et de protection antigel.

Ils présentent généralement une viscosité supérieure à celle de l’eau, avec une différence qui dépend de la nature du glycol, de la concentration et de la température.

Une viscosité plus élevée peut entraîner :

des pertes de charge supérieures ;
un débit plus faible pour une pompe donnée ;
une hausse de la puissance de pompage ;
une modification des coefficients de transfert thermique ;
un besoin de recalcul des réglages hydrauliques.

La concentration doit être choisie selon les exigences de protection contre le gel et les contraintes du procédé, puis intégrée au dimensionnement hydraulique.

11.5. Encrassement et viscosité

L’encrassement des échangeurs peut augmenter les résistances thermiques et, dans certains cas, les pertes de charge.

La viscosité du fluide n’est pas la seule cause de l’encrassement, mais elle peut influencer le transport des particules, les conditions de cisaillement et la facilité de nettoyage.

Une analyse de performance doit donc distinguer la résistance thermique liée au dépôt, les effets hydrauliques et les propriétés du fluide.

12. Viscosité des fluides utilisés dans l’industrie

Chaque famille de fluides présente des propriétés spécifiques. Les valeurs exactes doivent être obtenues dans les fiches techniques ou dans des bases de données physiques fiables.

12.1. L’eau

L’eau est largement utilisée dans les réseaux de refroidissement, de chauffage, de lavage et de traitement industriel.

Sa viscosité dynamique diminue lorsque sa température augmente dans les conditions usuelles des réseaux d’eau liquide.

Cette variation influence le nombre de Reynolds et les pertes de charge.

Pour dimensionner une installation, il faut utiliser les propriétés correspondant à la température moyenne réelle du fluide, et non systématiquement les valeurs à température ambiante.

12.2. Les huiles industrielles

Les huiles présentent des viscosités très variables selon leur formulation et leur usage.

Elles peuvent être utilisées pour :

la lubrification ;
la transmission hydraulique ;
le transfert thermique ;
la protection contre l’usure ;
certains procédés industriels.

La viscosité doit être compatible avec la température de fonctionnement, les pressions, les vitesses et les exigences des équipements.

Pour les huiles lubrifiantes, la viscosité à plusieurs températures et l’indice de viscosité peuvent être déterminants.

12.3. Les fluides hydrauliques

Dans les systèmes hydrauliques, la viscosité influe sur les fuites internes, le rendement volumétrique, les frottements et la lubrification.

Une viscosité trop faible peut favoriser les fuites et réduire la protection des composants. Une viscosité trop élevée peut accroître les pertes de charge, les difficultés d’aspiration et les efforts au démarrage.

La plage de viscosité recommandée par le fabricant doit donc être respectée, notamment pour les pompes, moteurs hydrauliques et distributeurs.

12.4. Les fluides frigorigènes

Les fluides frigorigènes peuvent être présents à l’état liquide ou gazeux selon les conditions du cycle thermodynamique.

Leur viscosité dépend de l’état thermodynamique et des conditions de pression et de température.

Le calcul des pertes de charge et des transferts doit s’appuyer sur les propriétés correspondant à la phase considérée. Dans les conduites diphasiques, les modèles sont plus complexes qu’en écoulement monophasique.

12.5. L’air comprimé

La viscosité de l’air intervient dans l’analyse des écoulements en conduites et dans le calcul des pertes de charge.

Cependant, dans un réseau d’air comprimé, la compressibilité est essentielle. Il faut tenir compte des variations de pression et de masse volumique.

Les formules simplifiées utilisées pour les liquides incompressibles ne doivent pas être appliquées sans vérification aux réseaux de gaz.

12.6. Les boues et suspensions industrielles

Les boues, suspensions et fluides chargés peuvent présenter un comportement non newtonien.

Leur viscosité apparente dépend parfois du taux de cisaillement, de la concentration en solides et du temps.

Le dimensionnement d’une pompe pour ce type de produit peut nécessiter des essais rhéologiques et une modélisation spécifique.

12.7. Tableau comparatif des applications

Fluide ou famille	Enjeu principal lié à la viscosité	Application
Eau	Pertes de charge et régime d’écoulement	Réseaux hydrauliques
Eau-glycol	Augmentation possible des pertes de charge	Chauffage et refroidissement
Huile industrielle	Démarrage, pompage et transfert	Procédés industriels
Huile hydraulique	Fuites internes et lubrification	Centrales hydrauliques
Air	Propriétés variables selon l’état thermodynamique	Air comprimé et ventilation
Fluide frigorigène	Pertes de charge selon la phase	Réfrigération
Boue industrielle	Comportement rhéologique complexe	Traitement et pompage

13. Études de cas et exemples pratiques

Les exemples suivants illustrent la manière dont la viscosité peut être intégrée dans des calculs d’ingénierie.

Les valeurs sont choisies pour illustrer les méthodes de calcul. Elles ne constituent pas des données de conception pour une installation réelle.

13.1. Cas n° 1 : calculer la viscosité cinématique d’une huile

Une huile présente les caractéristiques suivantes à une température donnée :

viscosité dynamique : (0,036\ \mathrm{Pa \cdot s}) ;
masse volumique : (900\ \mathrm{kg/m^3}).

Calcul :

[
\nu=\frac{\mu}{\rho}
]

[
\nu=\frac{0,036}{900}
]

[
\nu=4\times10^{-5}\ \mathrm{m^2/s}
]

Conversion en centistokes :

[
\nu=40\ \mathrm{cSt}
]

Résultat : la viscosité cinématique vaut (40\ \mathrm{cSt}) dans les conditions considérées.

13.2. Cas n° 2 : déterminer le régime d’écoulement dans une conduite

Considérons une conduite de diamètre intérieur (D=0,04\ \mathrm{m}), dans laquelle un fluide circule à (0,8\ \mathrm{m/s}).

Sa viscosité cinématique vaut :

[
\nu=2\times10^{-5}\ \mathrm{m^2/s}
]

Le nombre de Reynolds est :

[
Re=\frac{vD}{\nu}
]

[
Re=\frac{0,8\times0,04}{2\times10^{-5}}
]

[
\boxed{Re=1600}
]

Pour une conduite circulaire droite, cette valeur correspond généralement à un régime laminaire.

Le facteur de frottement de Darcy peut alors être calculé, sous les hypothèses usuelles d’un écoulement laminaire pleinement développé, par :

[
f=\frac{64}{Re}
]

D’où :

[
f=\frac{64}{1600}=0,04
]

Ce résultat peut être utilisé dans la relation de Darcy-Weisbach, sous réserve que les hypothèses du modèle soient respectées.

13.3. Cas n° 3 : calculer une perte de pression en régime laminaire

Prenons les données suivantes :

viscosité dynamique : (\mu=0,020\ \mathrm{Pa \cdot s}) ;
longueur de conduite : (L=20\ \mathrm{m}) ;
diamètre intérieur : (D=0,025\ \mathrm{m}) ;
débit volumique : (Q=2\times10^{-5}\ \mathrm{m^3/s}).

La formule de Hagen-Poiseuille donne :

[
\Delta p=\frac{128\mu LQ}{\pi D^4}
]

En remplaçant les variables :

[
\Delta p=
\frac{128\times0,020\times20\times2\times10^{-5}}
{\pi\times0,025^4}
]

On obtient approximativement :

[
\boxed{\Delta p\approx522\ \mathrm{Pa}}
]

Ce calcul suppose que l’écoulement est laminaire et pleinement développé. Il faut donc vérifier la cohérence du régime avec les propriétés du fluide et la vitesse moyenne.

13.4. Cas n° 4 : comparer deux viscosités à débit identique

Dans une conduite circulaire, en régime laminaire pleinement développé, la perte de pression est proportionnelle à la viscosité dynamique si le débit et la géométrie restent identiques.

Si la viscosité passe de :

[
\mu_1=0,010\ \mathrm{Pa \cdot s}
]

à :

[
\mu_2=0,025\ \mathrm{Pa \cdot s}
]

le rapport des pertes de pression est :

\frac{\mu_2}{\mu_1}
]

Donc :

[
\frac{\Delta p_2}{\Delta p_1}=2,5
]

La perte de pression est multipliée par 2,5.

Cette conclusion n’est valable que dans le cadre des hypothèses de l’écoulement laminaire et à débit fixé.

13.5. Cas n° 5 : effet d’un fluide plus visqueux sur le nombre de Reynolds

Considérons une conduite de diamètre (0,05\ \mathrm{m}) avec une vitesse moyenne de (1,2\ \mathrm{m/s}).

Pour une viscosité cinématique de :

[
\nu_1=1,0\times10^{-5}\ \mathrm{m^2/s}
]

on obtient :

[
Re_1=\frac{1,2\times0,05}{1,0\times10^{-5}}
]

[
Re_1=6000
]

Si la viscosité cinématique est multipliée par trois :

[
\nu_2=3,0\times10^{-5}\ \mathrm{m^2/s}
]

alors :

[
Re_2=\frac{1,2\times0,05}{3,0\times10^{-5}}
]

[
Re_2=2000
]

Le nombre de Reynolds passe de 6000 à 2000. Dans une conduite circulaire classique, cela peut correspondre à un passage d’un régime turbulent à un régime laminaire ou proche de sa limite, selon les conditions réelles.

Le changement de régime modifie la méthode de calcul des pertes de charge.

13.6. Cas n° 6 : puissance hydraulique nécessaire

Un réseau doit transporter un débit volumique de :

[
Q=0,008\ \mathrm{m^3/s}
]

La différence de pression requise est de :

[
\Delta p=180,000\ \mathrm{Pa}
]

La puissance hydraulique vaut :

[
P_h=\Delta pQ
]

[
P_h=180,000\times0,008
]

[
\boxed{P_h=1440\ \mathrm{W}}
]

Si le rendement global entre l’énergie électrique consommée et la puissance hydraulique transmise est de 0,72, la puissance électrique correspondante, dans une approximation simplifiée, est :

[
P_{\mathrm{élec}}=\frac{1440}{0,72}
]

[
\boxed{P_{\mathrm{élec}}=2000\ \mathrm{W}}
]

Si la viscosité augmente et que les pertes de charge du réseau deviennent supérieures, la puissance nécessaire peut augmenter, à moins que le point de fonctionnement ne se déplace vers un débit inférieur ou qu’une régulation intervienne.

13.7. Cas n° 7 : réseau de chauffage contenant du glycol

Une installation de chauffage fonctionne avec un mélange eau-glycol pour assurer une protection contre le gel.

Le concepteur doit vérifier :

la viscosité du mélange à la température minimale de démarrage ;
la viscosité aux températures nominales ;
la masse volumique ;
les pertes de charge dans les conduites ;
les pertes de charge dans les vannes et échangeurs ;
les performances de la pompe ;
la puissance électrique nécessaire.

Le dimensionnement effectué avec les propriétés de l’eau seule peut sous-estimer les pertes de charge.

La méthode correcte consiste à utiliser les propriétés du mélange correspondant à la concentration et à la température prévues, puis à recalculer le réseau.

13.8. Cas n° 8 : diagnostic d’une pompe dont le débit diminue

Une pompe industrielle présente progressivement un débit plus faible.

Plusieurs causes sont possibles :

augmentation de la viscosité du fluide ;
température plus basse que prévu ;
filtre d’aspiration colmaté ;
dépôts dans les conduites ;
usure ou défaut de la pompe ;
modification de la pression du procédé ;
vanne partiellement fermée ;
entrée d’air ou conditions d’aspiration dégradées.

Une démarche de diagnostic rigoureuse consiste à comparer les conditions actuelles avec les données de référence, puis à mesurer les pressions, la température, le débit et, si nécessaire, la viscosité.

La viscosité est une hypothèse à vérifier, et non une cause à présumer.

14. Mesure de la viscosité et instruments

La connaissance de la viscosité réelle est particulièrement importante lorsque le fluide évolue avec le temps ou lorsque les conditions de fonctionnement sont différentes de celles des essais initiaux.

14.1. Les viscosimètres capillaires

Les viscosimètres capillaires déterminent la viscosité cinématique à partir de l’écoulement d’un volume de fluide dans un capillaire, dans des conditions contrôlées.

Ils sont couramment utilisés pour les liquides newtoniens et permettent d’obtenir des mesures reproductibles lorsque la procédure est correctement appliquée.

La température doit être maîtrisée, car elle influence fortement le résultat.

14.2. Les viscosimètres rotatifs

Les viscosimètres rotatifs mesurent le couple nécessaire pour faire tourner un élément dans le fluide, ou utilisent un principe équivalent pour déterminer les propriétés rhéologiques.

Ils sont particulièrement utiles pour étudier des fluides dont la viscosité dépend du taux de cisaillement.

Le choix de la géométrie, de la vitesse de rotation et du protocole de mesure doit être adapté au produit.

14.3. Les viscosimètres en ligne

Dans certaines installations, des instruments peuvent mesurer ou estimer la viscosité directement dans le circuit.

Ces dispositifs sont utiles lorsque la propriété varie rapidement, par exemple pendant un procédé de mélange, de chauffage ou de transformation.

Ils doivent être sélectionnés en fonction de la nature du fluide, de la pression, de la température, de la plage de viscosité et des contraintes d’installation.

14.4. La qualité des mesures

Une mesure de viscosité n’est exploitable que si ses conditions sont clairement documentées.

Il faut notamment préciser :

la température ;
la méthode de mesure ;
l’unité ;
le type de fluide ;
le taux de cisaillement, lorsqu’il est pertinent ;
l’état de l’échantillon ;
la répétabilité de la mesure.

Pour un fluide non newtonien, indiquer uniquement une valeur de viscosité sans préciser les conditions de cisaillement peut être insuffisant.

14.5. Mesure de laboratoire et conditions industrielles

Les résultats de laboratoire sont utiles, mais ils doivent être rapprochés des conditions réelles de fonctionnement.

Un échantillon prélevé à température ambiante ne représente pas nécessairement le comportement du fluide dans une conduite chaude ou sous pression.

La meilleure approche consiste à combiner les données de laboratoire, les informations du fournisseur et les mesures effectuées sur l’installation.

15. Viscosité et maintenance industrielle

La viscosité est également un indicateur intéressant pour la maintenance conditionnelle et prédictive.

15.1. Surveiller l’évolution de la viscosité

Pour les huiles et les fluides de procédé, une évolution anormale de viscosité peut révéler une modification de l’état du fluide.

Une hausse peut notamment être associée à l’oxydation, à la contamination ou à certaines dégradations. Une baisse peut être liée à une dilution, à un mélange avec un fluide moins visqueux ou à d’autres phénomènes.

La cause doit être déterminée par une analyse complémentaire.

15.2. Relier la viscosité aux données de fonctionnement

Une stratégie de surveillance peut rapprocher :

la température du fluide ;
la pression d’aspiration ;
la pression de refoulement ;
le débit ;
la puissance électrique ;
les vibrations ;
les alarmes ;
les résultats d’analyse du fluide.

Une baisse de débit accompagnée d’une hausse de pression différentielle et d’une variation de viscosité peut orienter le diagnostic, mais l’interprétation dépend de la configuration du système.

15.3. Les apports de l’IA et de l’IoT

Les capteurs connectés permettent de collecter des données de fonctionnement à intervalles réguliers ou en continu.

Des méthodes d’analyse de données peuvent ensuite détecter des tendances inhabituelles et aider à anticiper certains défauts.

Par exemple, un système de supervision peut comparer la puissance absorbée d’une pompe au débit et à la température du fluide. Un écart persistant par rapport au comportement attendu peut déclencher une inspection.

L’intelligence artificielle peut contribuer à la détection d’anomalies, mais la qualité du résultat dépend de la qualité des données, de la connaissance du procédé et de la validation des alertes.

Elle ne remplace pas les mesures physiques ni le diagnostic technique.

15.4. Construire une référence de fonctionnement

Pour exploiter efficacement les données, il est utile d’établir une référence comprenant :

le fluide utilisé ;
sa viscosité aux températures de référence ;
les débits habituels ;
les pressions d’aspiration et de refoulement ;
la puissance électrique ;
les températures d’entrée et de sortie ;
les conditions de charge.

Cette référence facilite l’identification des dérives et l’évaluation des actions correctives.

16. Méthode pratique pour optimiser une installation

L’optimisation doit reposer sur une méthode reproductible, qui relie les propriétés du fluide aux performances hydrauliques et énergétiques du système.

Étape 1 : identifier précisément le fluide

Il faut connaître sa composition, sa masse volumique, sa viscosité et son comportement rhéologique.

Pour un fluide non newtonien, il peut être nécessaire de disposer d’une courbe de viscosité en fonction du taux de cisaillement.

Étape 2 : caractériser les conditions de fonctionnement

Relever les températures, pressions, débits, vitesses et conditions de démarrage.

Il faut également identifier les conditions extrêmes, notamment les démarrages à froid et les variations de charge.

Étape 3 : vérifier la cohérence des unités

Toutes les données doivent être exprimées dans des unités compatibles.

Par exemple :

diamètre en mètres ;
vitesse en mètres par seconde ;
viscosité cinématique en m²/s ;
viscosité dynamique en Pa·s ;
masse volumique en kg/m³ ;
débit en m³/s.

Une erreur d’unité peut modifier un résultat de plusieurs ordres de grandeur.

Étape 4 : calculer le nombre de Reynolds

Utiliser :

[
Re=\frac{vD}{\nu}
]

ou :

[
Re=\frac{\rho vD}{\mu}
]

Le résultat permet de choisir une méthode de calcul des pertes de charge compatible avec le régime d’écoulement.

Étape 5 : calculer les pertes de charge

Évaluer les pertes linéaires et singulières, en tenant compte de la géométrie, de la rugosité et des propriétés du fluide.

Les accessoires, filtres, échangeurs et vannes doivent être intégrés au modèle lorsque leur influence est significative.

Étape 6 : vérifier la pompe

Comparer la courbe de la pompe avec la courbe du réseau, en tenant compte des corrections nécessaires lorsque le fluide diffère de l’eau utilisée pour les essais.

Vérifier également les conditions d’aspiration, la puissance absorbée et les limites du constructeur.

Étape 7 : analyser la consommation énergétique

Calculer la puissance hydraulique et comparer la puissance électrique réelle à la puissance théorique.

Une différence importante peut provenir du rendement de la pompe, du moteur, du variateur ou des conditions de fonctionnement.

Étape 8 : examiner les solutions d’amélioration

Selon le diagnostic, les actions peuvent porter sur :

le diamètre des conduites ;
la réduction des pertes singulières ;
le remplacement d’un filtre colmaté ;
l’ajustement de la température du fluide ;
le choix de la pompe ;
la régulation du débit ;
la maintenance des équipements ;
la réduction des pertes thermiques.

Toute modification doit être évaluée en tenant compte des contraintes du procédé et de la sécurité.

Étape 9 : valider par la mesure

Après intervention, mesurer à nouveau le débit, les pressions, la température et la puissance électrique.

Comparer les résultats avec la situation initiale afin de quantifier les gains réels.

Étape 10 : documenter et surveiller

Conserver les résultats, les conditions de mesure et les paramètres de référence.

Cette documentation permet de suivre les évolutions et d’éviter que les réglages optimisés ne soient progressivement perdus.

17. Erreurs fréquentes et bonnes pratiques

Erreur n° 1 : confondre viscosité dynamique et viscosité cinématique

Ces grandeurs sont liées par la masse volumique, mais elles ne sont pas identiques.

Bonne pratique : vérifier le symbole, l’unité et la grandeur demandée par la formule.

Erreur n° 2 : oublier la température

Une valeur de viscosité sans température de référence peut être insuffisante.

Bonne pratique : utiliser les propriétés du fluide aux températures réellement rencontrées.

Erreur n° 3 : utiliser une valeur de masse volumique inadaptée

La conversion entre les deux viscosités dépend directement de la masse volumique.

Bonne pratique : employer des valeurs correspondant aux mêmes conditions thermodynamiques.

Erreur n° 4 : considérer la viscosité comme constante dans tous les cas

Cette approximation peut être acceptable dans certains calculs, mais elle devient problématique lorsque la température varie fortement ou lorsque le fluide est non newtonien.

Bonne pratique : déterminer si l’hypothèse d’une viscosité constante est justifiée.

Erreur n° 5 : dimensionner une pompe pour de l’eau puis transporter une huile

Les performances peuvent être sensiblement différentes lorsque la viscosité change.

Bonne pratique : sélectionner la pompe à partir du fluide réel et des recommandations du fabricant.

Erreur n° 6 : croire que toute hausse de viscosité entraîne la même hausse des pertes de charge

La relation dépend du régime d’écoulement et de la géométrie.

Bonne pratique : utiliser une relation adaptée au régime et aux conditions de fonctionnement.

Erreur n° 7 : négliger le démarrage à froid

Les propriétés du fluide peuvent être très différentes pendant la phase de démarrage.

Bonne pratique : vérifier les conditions extrêmes de température et les exigences d’aspiration de la pompe.

Erreur n° 8 : optimiser uniquement la pompe

Une pompe plus puissante peut masquer une conception hydraulique inefficace.

Bonne pratique : analyser le réseau complet, depuis l’aspiration jusqu’au retour.

Erreur n° 9 : négliger la qualité des mesures

Des capteurs mal étalonnés ou des mesures prises dans des conditions différentes peuvent conduire à de fausses conclusions.

Bonne pratique : documenter les instruments, les unités et les conditions de mesure.

18. Tableaux de synthèse

18.1. Les formules essentielles de viscosité

Grandeur	Formule	Unité SI
Loi de Newton de la viscosité	(\tau=\mu(du/dy))	Pa
Viscosité dynamique	(\mu=\tau/(du/dy))	Pa·s
Viscosité cinématique	(\nu=\mu/\rho)	m²/s
Viscosité dynamique à partir de (\nu)	(\mu=\rho\nu)	Pa·s
Nombre de Reynolds	(Re=vD/\nu)	Sans dimension
Nombre de Reynolds, autre forme	(Re=\rho vD/\mu)	Sans dimension
Perte de pression de Darcy-Weisbach	(\Delta p=f(L/D)(\rho v^2/2))	Pa
Perte de pression laminaire en conduite circulaire	(\Delta p=128\mu LQ/(\pi D^4))	Pa
Puissance hydraulique	(P_h=\Delta pQ)	W
Puissance hydraulique avec hauteur	(P_h=\rho gQH)	W

18.2. Les conversions à retenir

Conversion	Valeur
1 Pa·s	1000 mPa·s
1 mPa·s	1 cP
1 cSt	(10^{-6}\ \mathrm{m^2/s})
1 St	100 cSt
1 m²/s	(10^6) cSt

18.3. Comment la viscosité agit-elle sur les performances ?

Élément étudié	Effet potentiel d’une viscosité plus élevée
Pertes de charge	Augmentation possible, selon le régime
Nombre de Reynolds	Diminution à vitesse et diamètre constants
Pompe centrifuge	Débit, hauteur et rendement susceptibles d’être réduits
Pompe volumétrique	Efforts mécaniques et pertes par frottement susceptibles d’augmenter
Aspiration	Pertes de charge potentiellement plus importantes
Échangeur thermique	Modification des coefficients de convection
Lubrification	Film potentiellement plus épais, mais pertes visqueuses plus importantes
Consommation énergétique	Augmentation possible si la puissance hydraulique nécessaire augmente
Démarrage à froid	Risque de résistance à l’écoulement accrue
Maintenance	Évolution de viscosité potentiellement révélatrice d’une dégradation

Ces effets sont des tendances générales, non des règles universelles. Ils doivent être vérifiés pour le fluide et l’équipement concernés.

18.4. Les contrôles à effectuer avant un calcul hydraulique

Contrôle	Question à poser
Identification	Le fluide est-il précisément identifié ?
Température	La viscosité correspond-elle à la température de service ?
Masse volumique	Est-elle connue dans les mêmes conditions ?
Unités	Toutes les grandeurs sont-elles compatibles ?
Rhéologie	Le fluide est-il newtonien ?
Reynolds	Le régime d’écoulement a-t-il été évalué ?
Conduite	Le diamètre intérieur et la rugosité sont-ils connus ?
Accessoires	Les pertes singulières sont-elles intégrées ?
Pompe	Les performances sont-elles compatibles avec la viscosité ?
Validation	Les résultats peuvent-ils être vérifiés par mesure ?

19. Foire aux questions : viscosité dynamique et cinématique

Quelle est la différence entre viscosité dynamique et viscosité cinématique ?

La viscosité dynamique, notée (\mu), caractérise la relation entre la contrainte de cisaillement et le taux de cisaillement pour un fluide newtonien. La viscosité cinématique, notée (\nu), est le rapport entre la viscosité dynamique et la masse volumique :

[
\nu=\frac{\mu}{\rho}
]

La viscosité dynamique s’exprime en Pa·s, tandis que la viscosité cinématique s’exprime en m²/s.

Quelle est la formule de la viscosité cinématique ?

La formule est :

[
\boxed{\nu=\frac{\mu}{\rho}}
]

Il faut connaître la viscosité dynamique et la masse volumique du fluide, dans des conditions compatibles de température et de pression.

Comment calculer la viscosité dynamique ?

Pour un fluide newtonien soumis à un cisaillement simple :

[
\boxed{\mu=\frac{\tau}{du/dy}}
]

La contrainte de cisaillement et le taux de cisaillement doivent être connus.

On peut également calculer la viscosité dynamique à partir de la viscosité cinématique :

[
\boxed{\mu=\rho\nu}
]

Quelle est l’unité de la viscosité dynamique ?

L’unité SI est le pascal-seconde (Pa·s). Le millipascal-seconde (mPa·s) est souvent plus pratique pour les liquides peu visqueux.

Quelle est l’unité de la viscosité cinématique ?

L’unité SI est le mètre carré par seconde (m²/s). Le centistoke (cSt) est fréquemment utilisé pour les huiles et les lubrifiants.

Pourquoi la viscosité diminue-t-elle lorsque la température augmente pour la plupart des liquides ?

L’augmentation de la température modifie la mobilité moléculaire et les interactions internes du liquide. Pour la plupart des liquides industriels usuels, cela se traduit par une diminution de la viscosité.

Cette tendance ne doit pas être généralisée aux gaz, dont le comportement est différent.

Comment la viscosité influence-t-elle le nombre de Reynolds ?

Le nombre de Reynolds peut être calculé par :

[
Re=\frac{vD}{\nu}
]

À vitesse et diamètre constants, une augmentation de la viscosité cinématique diminue le nombre de Reynolds. Cela peut modifier le régime d’écoulement.

Une viscosité élevée augmente-t-elle toujours les pertes de charge ?

Elle tend souvent à augmenter les pertes de charge, mais l’effet exact dépend du régime d’écoulement, du débit, du diamètre, de la rugosité et des accessoires.

En régime laminaire pleinement développé dans une conduite circulaire, à débit fixé, la perte de pression est proportionnelle à la viscosité dynamique. En régime turbulent, la relation est plus complexe.

Quelle viscosité utiliser pour calculer Reynolds ?

Les deux formes sont possibles :

[
Re=\frac{vD}{\nu}
]

ou :

[
Re=\frac{\rho vD}{\mu}
]

Il suffit de disposer des propriétés nécessaires et de respecter les unités.

Pourquoi la viscosité est-elle importante pour une pompe ?

Elle influence les pertes de charge, les conditions d’aspiration et les performances de la pompe. Une viscosité élevée peut réduire le débit d’une pompe centrifuge et modifier son rendement.

Le comportement exact dépend de la conception de la pompe et des caractéristiques du fluide.

Pourquoi la viscosité est-elle importante dans le génie climatique ?

Dans les réseaux de chauffage et de refroidissement, la viscosité influence les débits, les pertes de charge et les performances des circulateurs. Les mélanges eau-glycol doivent être dimensionnés avec leurs propriétés réelles.

Comment surveiller la viscosité en maintenance industrielle ?

La viscosité peut être mesurée en laboratoire ou, selon les équipements, en ligne. Les résultats peuvent être rapprochés de la température, de la pression, du débit et de la puissance absorbée afin d’identifier des évolutions inhabituelles.

Peut-on optimiser une installation en diminuant simplement la viscosité ?

Pas nécessairement. Une viscosité plus faible peut réduire certaines résistances à l’écoulement, mais elle peut aussi compromettre la lubrification, les performances du procédé ou les caractéristiques du produit.

L’optimisation doit considérer les exigences de fonctionnement, la sécurité et la durée de vie des équipements.

20. Faire de la viscosité un levier de performance industrielle

La viscosité dynamique et la viscosité cinématique sont deux grandeurs fondamentales pour comprendre le comportement des fluides et optimiser les installations industrielles.

La viscosité dynamique caractérise la relation entre les contraintes de cisaillement et la déformation du fluide. La viscosité cinématique rapporte cette viscosité à la masse volumique. Leur relation est simple :

[
\boxed{\nu=\frac{\mu}{\rho}}
]

Mais leurs conséquences pratiques sont nombreuses.

Elles interviennent dans le calcul du nombre de Reynolds, la détermination des pertes de charge, le dimensionnement des pompes, l’analyse des conditions d’aspiration, les transferts thermiques et l’évaluation de la consommation énergétique.

La température, la composition du fluide, la masse volumique et le comportement rhéologique doivent être pris en compte pour obtenir des calculs fiables.

Une installation correctement dimensionnée ne repose donc pas uniquement sur le choix d’un diamètre de conduite ou d’une pompe. Elle nécessite une compréhension globale du fluide, de son comportement et des conditions dans lesquelles il circule.

La démarche la plus efficace consiste à identifier le fluide, caractériser ses propriétés, calculer les paramètres hydrauliques, vérifier les performances des équipements, puis confronter les résultats aux mesures réalisées sur le terrain.

Cette approche permet de réduire les pertes de charge inutiles, de mieux maîtriser les consommations énergétiques, de prévenir certaines dérives de fonctionnement et d’améliorer la fiabilité des installations.

La viscosité n’est pas une simple donnée inscrite sur une fiche technique : c’est un paramètre de conception, d’exploitation et de maintenance.

En la comprenant et en la mesurant correctement, les ingénieurs, techniciens et responsables de maintenance disposent d’un levier concret pour améliorer les performances hydrauliques et thermiques de leurs installations.

DEMETER-FB.fr : comprendre les sciences pour mieux concevoir les systèmes

À travers ses contenus consacrés à l’ingénierie, aux fluides industriels, au génie climatique et aux technologies, DEMETER-FB.fr vise à relier les principes scientifiques aux applications concrètes.

De la viscosité au nombre de Reynolds, des pertes de charge à l’équation de Bernoulli, chaque notion contribue à construire une compréhension cohérente des systèmes techniques.

L’objectif est de passer progressivement de la connaissance théorique au calcul, puis du calcul à la conception, à la mesure et à l’amélioration continue.

Lien : Ingénierie

Écosystème d’entreprise, ingénierie, industrie, équipements, IoT, IA, agroclimatologie, autonomie et formation

DEMETER-FB, ENVIROFLUIDES, EXAFLUIDS, SITIMP, OMAKËYA™, APONA-MFB et HOLLYSTIQUE constituent des portes d’entrée différentes vers une même logique : transformer la connaissance en solutions, les solutions en compétences et les compétences en autonomie.

De l’équipement industriel à la gestion de l’eau d’une ferme, du capteur connecté dans une usine à la mesure de l’humidité d’un sol, de l’ingénierie des fluides à l’agroclimatologie, de l’intelligence artificielle au LMS, de la maintenance à l’apprentissage permanent, l’écosystème relie des domaines qui sont souvent traités séparément.

Son principe est simple :

COMPRENDRE AVANT D’ACHETER.

MESURER AVANT DE DÉCIDER.

DIMENSIONNER AVANT DE CONSTRUIRE.

FORMER AVANT D’AUTOMATISER.

MAINTENIR AVANT DE REMPLACER.

APPRENDRE POUR POUVOIR ÉVOLUER.

Parce que le véritable enjeu du monde actuel et futur n’est plus seulement de disposer de davantage de produits ou de davantage d’informations.

Il est de devenir capable de comprendre les systèmes dans lesquels nous vivons, de mesurer leur fonctionnement, de choisir les bonnes solutions, de développer les compétences nécessaires et de les faire évoluer avec le monde qui change.

C’est là que commence véritablement l’autonomie.

Et c’est là que prend tout son sens l’écosystème DEMETER-FB

LES PORTES D’ENTRÉE DE L’ÉCOSYSTÈME
