LE COMPACTAGE DES SOLS : Comprendre, diagnostiquer, prévenir et restaurer le compactage : préserver la porosité, l’infiltration et la vie du sol
Le compactage constitue l’une des dégradations physiques les plus importantes des sols agricoles, forestiers, urbains et des jardins.
Il est souvent invisible au premier regard : un sol peut sembler parfaitement normal en surface tout en présentant, quelques centimètres plus bas, une semelle compacte pratiquement imperméable aux racines et à l’eau.
Dans une approche agroclimatique, le compactage est particulièrement important parce qu’il agit directement sur le fonctionnement hydrologique, biologique et climatique du sol.
Il peut provoquer :
diminution de la porosité ;
augmentation de la densité apparente ;
diminution de l’infiltration ;
augmentation du ruissellement ;
limitation de l’enracinement ;
diminution de l’oxygénation ;
réduction de l’activité biologique ;
augmentation du risque d’érosion ;
diminution de la réserve utile effectivement accessible aux plantes ;
augmentation du stress hydrique malgré la présence d’eau dans le sol.
1. Qu’est-ce que le compactage ?
Le compactage correspond à une réduction de la porosité du sol sous l’effet d’une contrainte mécanique, avec réorganisation des particules et des agrégats.
Le pâturage peut provoquer un compactage important lorsque :
sol humide ;
forte densité animale ;
stationnement prolongé ;
accès répété aux mêmes zones.
Les zones autour :
abreuvoirs ;
mangeoires ;
passages ;
clôtures ;
sont particulièrement vulnérables.

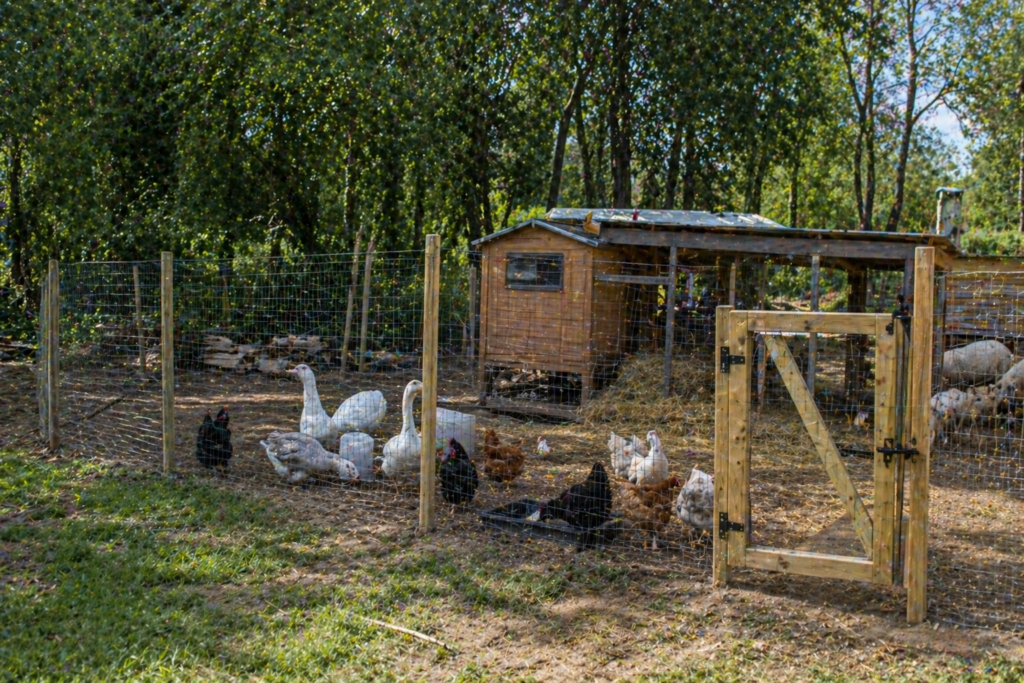

16. Le cas des poules
Dans un système Omakëya™, les poules peuvent avoir un rôle intéressant mais leur comportement doit être intégré.
Elles peuvent :
gratter ;
retourner superficiellement la litière ;
consommer certains organismes ;
apporter des nutriments.
Mais un espace très fréquenté peut également devenir :
nu ;
battu ;
compacté ;
pauvre en végétation.
Il faut donc organiser les parcours et prévoir des zones de repos végétal.
17. Le compactage urbain
Dans les villes, le compactage concerne notamment :
espaces verts ;
parcs ;
pelouses ;
pieds d’arbres ;
terrains sportifs ;
zones de chantier.
Le sol urbain peut être soumis à des contraintes multiples :
circulation ;
travaux ;
stockage ;
engins ;
piétons.
18. Les arbres urbains
Le compactage autour des arbres est particulièrement problématique.
Il limite :
pénétration des racines ;
oxygénation ;
infiltration ;
disponibilité de l’eau.
On peut avoir :
🌳 │───────┼───────███████████████sol compacté
L’arbre paraît correctement planté mais son système racinaire est progressivement confiné.
19. Conséquence n°1 : infiltration
Le compactage réduit généralement la conductivité hydraulique.
On peut écrire :Ksat↓⇒I↓⇒R↓?
Plus précisément, lorsque l’infiltration diminue :I↓⇒Rruissellement↑
Le ruissellement augmente alors potentiellement.
20. Conséquence n°2 : ruissellement
Le sol compacté devient une sorte de barrière hydraulique.
Une pluie qui aurait normalement pénétré dans le sol peut alors s’écouler en surface.
Cela augmente :
ruissellement ;
érosion ;
turbidité ;
transfert de sédiments.
Le compactage et l’érosion sont donc fortement couplés.
21. Conséquence n°3 : manque d’oxygène
Les racines ont besoin d’oxygène.
Les organismes du sol également.
Lorsque les pores remplis d’air diminuent :O2↓
Le sol peut devenir asphyxiant.
Dans les situations extrêmes :
respiration racinaire perturbée ;
activité biologique modifiée ;
conditions réductrices.
22. Conséquence n°4 : racines
Les racines rencontrent une résistance mécanique plus importante.
Elles peuvent :
s’arrêter ;
bifurquer ;
rester superficielles ;
suivre des fissures ou galeries existantes.
On peut donc obtenir :
sol normal \ | / \|/ | | |sol compacté \ | / \ | / \|/████████████████████
23. Le paradoxe du stress hydrique
Un sol compacté peut être humide et provoquer malgré tout un stress hydrique.
Pourquoi ?
Parce que :
l’eau s’infiltre difficilement ;
les racines explorent moins de volume ;
l’oxygène diminue ;
les échanges sont perturbés.
Ainsi :
présence d’eau ≠ eau réellement disponible pour la plante.
24. Conséquence n°5 : biodiversité
Le compactage détruit ou perturbe les habitats de :
bactéries ;
champignons ;
microarthropodes ;
collemboles ;
nématodes ;
vers.
Il modifie simultanément :
eau ;
air ;
température ;
espace disponible.
25. Conséquence n°6 : champignons et mycorhizes
La compaction peut perturber les réseaux mycorhiziens par modification :
de la porosité ;
de l’aération ;
de la croissance racinaire ;
des flux d’eau.
La plante et son microbiome racinaire sont donc indirectement affectés.
26. Conséquence n°7 : fertilité
Le compactage peut réduire la fertilité fonctionnelle du sol.
Pas nécessairement parce que les nutriments disparaissent immédiatement, mais parce que les conditions physiques permettant leur mobilisation et leur absorption deviennent moins favorables.
27. Conséquence n°8 : carbone
Un sol compacté modifie :
oxygénation ;
activité microbienne ;
décomposition ;
développement racinaire.
Les conséquences sur le cycle du carbone sont complexes et dépendent du degré de compactage, du régime hydrique et du système biologique.
Il faut donc éviter de considérer automatiquement :
« compactage = perte immédiate de carbone ».
28. Diagnostic visuel
Avant tout instrument, observer :
flaques après pluie ;
ruissellement ;
végétation clairsemée ;
racines superficielles ;
sol très dur ;
fissures ;
zones de passage ;
différence de croissance.
Une photographie après une pluie importante peut être particulièrement informative.
29. Test à la bêche
Méthode simple :
prélever un bloc de sol ;
observer les horizons ;
observer les racines ;
regarder les agrégats ;
rechercher une couche horizontale dense ;
comparer avec une zone non compactée.
C’est un excellent outil pédagogique et diagnostique.
30. Test du pénétromètre
Le pénétromètre mesure la résistance mécanique du sol à la pénétration.
On obtient une courbe :Rp=f(z)
avec :
Rp = résistance à la pénétration ;
z = profondeur.
On peut alors identifier une zone où la résistance augmente fortement.
31. Attention à l’humidité
La résistance mesurée dépend fortement de l’état hydrique.
Un sol sec peut apparaître très résistant alors qu’il n’est pas structurellement compacté.
Il faut donc toujours associer :
pénétrométrie ;
humidité ;
observation de structure.
32. Test d’infiltration
Un test simple permet de comparer deux zones.
Zone A
sol non compacté.
Zone B
passage fréquent.
On mesure le temps nécessaire pour infiltrer un volume d’eau.
Si :tB≫tA
on a un indice de diminution de l’infiltration.
33. Test de densité apparente
On peut prélever un volume connu :V
puis mesurer la masse sèche :Ms
et calculer :ρb=VMs
Cet indicateur permet une comparaison objective entre zones.
34. Cartographier le compactage
Un terrain peut être découpé en zones :
┌───────┬───────┬───────┐│ faible│ faible│ moyen │├───────┼───────┼───────┤│ faible│ FORT │ FORT │├───────┼───────┼───────┤│ moyen │ FORT │ moyen │└───────┴───────┴───────┘
On peut superposer :
chemins ;
roues ;
zones animales ;
bâtiments ;
pente ;
ruissellement.
35. Le SIG et le compactage
À grande échelle, on peut intégrer :
occupation du sol ;
trafic ;
type de sol ;
humidité ;
pente ;
historique des cultures ;
passages de machines.
On peut alors produire une carte de risque.
36. Prévenir plutôt que décompacter
La règle fondamentale est :eˊviter le compactage>reˊparer le compactage
Parce qu’un compactage profond peut persister plusieurs années.
37. Gestion du trafic
Solutions :
réduire le nombre de passages ;
regrouper les opérations ;
éviter les sols humides ;
utiliser des voies permanentes ;
adapter la charge ;
augmenter la surface de contact lorsque pertinent.
38. Pneus et pression
La pression des pneumatiques influence fortement la contrainte exercée en surface.
Les systèmes modernes permettent parfois :
réglage de pression ;
pneus basse pression ;
chenilles ;
adaptation selon le chantier.
Mais il faut distinguer pression superficielle et transmission des charges en profondeur.
39. Le controlled traffic
Le principe :
ZONE CULTIVÉE🌱🌱🌱🌱🌱🌱🌱══════════════voie permanente══════════════ZONE CULTIVÉE🌱🌱🌱🌱🌱🌱🌱
Les machines roulent toujours au même endroit.
L’objectif est de préserver le maximum de surface productive.
40. Organiser les chemins dans un jardin
Dans un jardin Omakëya™, les zones de circulation doivent être pensées dès la conception.
On distingue :
chemins permanents ;
zones de production ;
zones techniques ;
zones de stockage ;
zones d’accès ponctuel.
La règle :
ne pas circuler inutilement sur les zones biologiquement actives.
41. Gestion des parcours animaux
Pour les animaux :
rotation des parcelles ;
déplacement des points d’eau ;
déplacement des mangeoires ;
zones de repos ;
densité adaptée ;
protection des zones humides.
Le but est d’éviter que tout le piétinement se concentre au même endroit.
42. Le rôle des racines
Pour restaurer un sol compacté, certaines plantes possèdent des systèmes racinaires capables de créer des voies préférentielles.
On peut utiliser des couverts à :
racines fasciculées ;
racines pivotantes ;
forte production de biomasse.
Le choix dépend du sol et du contexte agronomique.
43. Décompactage biologique
Le principe :
racine ↓ │ ↓██████████████ ████████ ████
Les racines créent progressivement des biopores.
Après leur décomposition :
ancienne racine ↓ tube ↓ infiltration
Le sol peut ainsi se restructurer progressivement.
44. Les vers de terre comme ingénieurs
Les galeries peuvent :
augmenter la macroporosité ;
améliorer l’infiltration ;
favoriser l’aération ;
transporter de la matière organique.
Ils constituent donc une partie du système de décompactage biologique.
Mais ils ne peuvent pas réparer instantanément une semelle profonde fortement compactée.
45. Les champignons
Les réseaux fongiques contribuent notamment à la formation et à la stabilisation de certains agrégats.
Ils peuvent donc participer à la reconstruction progressive de la structure.
46. Matière organique
Les apports organiques peuvent favoriser :
agrégation ;
activité biologique ;
développement racinaire ;
stabilité structurale.
Mais :
ajouter du compost sur un sol compacté ne suffit pas toujours à supprimer une couche compacte profonde.
Il faut traiter simultanément la cause physique et la reconstruction biologique.
47. Décompactage mécanique
Dans certains cas, un décompactage mécanique peut être nécessaire :
Cette boucle montre pourquoi le compactage est bien plus qu’un simple problème mécanique.
54. Matrice de diagnostic
Symptôme
Cause possible
Vérification
flaques
compaction
infiltration
racines superficielles
couche dense
fosse
ruissellement
infiltration faible
test pluie
sol dur
dessiccation ou compaction
pénétromètre
faible croissance
compaction possible
racines
odeur anaérobie
mauvaise aération
fosse
stagnation
horizon peu perméable
profil
érosion
ruissellement
observation
55. Indicateurs de suivi
Un tableau de bord Omakëya™ peut intégrer :
KPI
Unité
densité apparente
g/cm³
porosité
%
résistance à la pénétration
MPa
infiltration
mm/h
couverture du sol
%
profondeur d’enracinement
cm
biomasse racinaire
kg/m²
abondance lombrics
individus/m²
stabilité des agrégats
%
ruissellement
mm ou m³
matière organique
%
humidité
% vol.
56. Indicateur synthétique de compaction
Pour un suivi pédagogique ou de projet, on peut construire un indice de compaction combinant plusieurs observations :IC=f(ρb,Rp,Ks,profondeur racinaire)
Il ne s’agit pas d’une norme universelle : l’indice doit être défini pour le projet et calibré sur des mesures de référence.

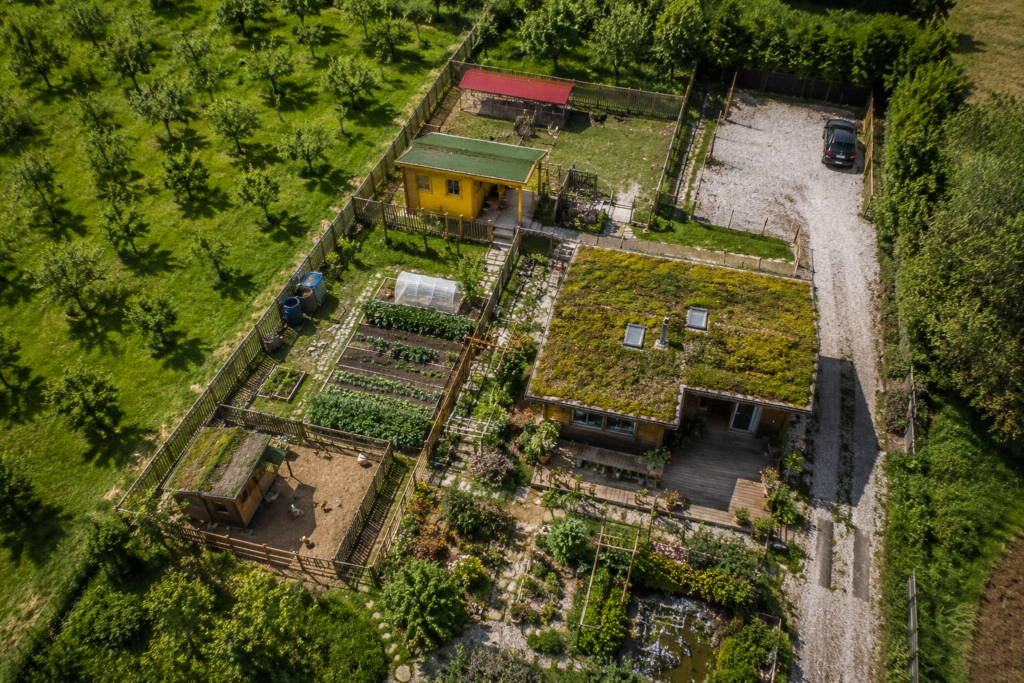

57. Exemple : jardin de 2 000 m²
Imaginons :
zone potagère ;
verger ;
mare ;
chemin ;
poulailler ;
zone technique.
On peut identifier :
┌───────────────┬─────────────┐│ POTAGER │ VERGER ││ faible │ faible │├───────────────┼─────────────┤│ CHEMIN │ POULAILLER ││ compacté │ très compact│├───────────────┴─────────────┤│ MARE │└─────────────────────────────┘
Le diagnostic permet ensuite de concentrer les efforts là où ils sont réellement nécessaires.
58. Stratégie Omakëya™
La stratégie peut être résumée ainsi :
1. Éviter
Limiter les contraintes inutiles.
2. Concentrer
Concentrer le trafic sur des zones prévues.
3. Observer
Mesurer régulièrement.
4. Restaurer
Utiliser racines, matière organique et vie biologique.
5. Sécuriser
Empêcher le recompactage.
59. Principe fondamental
Un sol vivant doit être considéré comme une infrastructure poreuse.
Ses pores assurent simultanément :
circulation de l’eau ;
circulation de l’air ;
développement des racines ;
habitat biologique ;
stockage temporaire de l’eau.
Le compactage détruit une partie de cette infrastructure.
60. Le compactage est l’un des meilleurs exemples de l’interdépendance entre mécanique des sols, hydrologie, pédologie, biologie et agroclimatologie.
Une roue, un tracteur, un animal ou simplement des passages répétés peuvent modifier durablement la structure d’un sol.
Les conséquences dépassent largement la mécanique :compactage→porositeˊ↓→infiltration↓→ruissellement↑→eˊrosion↑
et parallèlement :compactage→racines↓→biologie↓→fertiliteˊ fonctionnelle↓→reˊsilience climatique↓
La stratégie la plus efficace n’est donc pas de chercher constamment à décompacter les sols, mais de concevoir des systèmes où le compactage devient difficile à produire.
Préserver la porosité du sol revient à préserver simultanément son réseau hydraulique, son réseau biologique et sa capacité à nourrir les végétaux.
LE RUISSELLEMENT : Comprendre, calculer, cartographier et simuler le ruissellement : de la goutte de pluie au bassin versant
Le ruissellement constitue l’un des phénomènes centraux de l’hydrologie régénérative.
Il représente la fraction de l’eau précipitée qui, au lieu de s’infiltrer ou d’être stockée temporairement dans le sol et la végétation, s’écoule à la surface du terrain.
Dans la méthode Omakëya™, le ruissellement ne doit pas être considéré uniquement comme une nuisance à évacuer. Il constitue un flux hydrologique à comprendre, ralentir, répartir, infiltrer, stocker et, lorsque nécessaire, évacuer en sécurité.
1. Définition du ruissellement
Le bilan simplifié d’une pluie peut être représenté par : P=I+R+ET+ΔS
avec :
P = précipitation ;
I = infiltration ;
R = ruissellement ;
ET = évapotranspiration ;
ΔS = variation du stockage.
Le ruissellement apparaît lorsque les apports d’eau dépassent localement la capacité du système à infiltrer, stocker ou évacuer l’eau autrement.
2. Deux mécanismes fondamentaux
Il faut distinguer au minimum :
Ruissellement par dépassement de la capacité d’infiltration
L’intensité de pluie devient supérieure à la capacité instantanée d’infiltration du sol. i>Pinfiltration
Ruissellement par saturation
Le sol est déjà saturé en eau et ne peut plus accepter de nouveaux apports.
Ces deux mécanismes peuvent produire des ruissellements très différents.
3. Le chemin de l’eau
Une goutte peut suivre une succession de processus :
Une pluie de 30 mm peut avoir des conséquences très différentes selon sa durée.
30 mm en 24 heures
Pluie relativement progressive.
30 mm en 30 minutes
Pluie beaucoup plus intense.
Le risque de ruissellement dépend donc non seulement du cumul mais également de :
l’intensité ;
la durée ;
la succession des pluies ;
l’état hydrique initial du sol.
5. Intensité de pluie
L’intensité moyenne est : i=tP
Par exemple, 30 mm en 30 minutes correspondent à : i=60 mm/h
Mais pour le dimensionnement hydraulique, il faut généralement travailler avec des courbes intensité-durée-fréquence (IDF) ou des pluies de projet adaptées au contexte.
6. Le seuil de ruissellement
On peut simplifier le raisonnement : i>f⇒R>0
où :
i = intensité de pluie ;
f = capacité d’infiltration instantanée.
Attention : cette représentation est volontairement simplifiée. Dans un bassin réel, le stockage de surface, la rugosité, la pente, la saturation et la dynamique de l’infiltration interviennent également.
7. Infiltration décroissante
Après le début d’une pluie, la capacité d’infiltration peut évoluer.
Un sol sec et structuré peut initialement infiltrer rapidement.
Puis :
les pores se remplissent ;
la conductivité hydraulique diminue ;
certains sols battent ;
la capacité d’infiltration évolue.
Un modèle classique d’infiltration est celui de Horton : f(t)=fc+(f0−fc)e−kt
avec :
f0 = capacité initiale ;
fc = capacité finale ;
k = coefficient d’évolution.
Ce modèle est utile pour la simulation, mais ses paramètres doivent être déterminés ou calibrés pour le contexte étudié.
8. Exemple simplifié
Supposons :
pluie : 50 mm/h ;
capacité d’infiltration initiale : 80 mm/h ;
capacité après saturation progressive : 15 mm/h.
Au début : 50<80
→ peu ou pas de ruissellement direct.
Plus tard : 50>15
→ le ruissellement augmente.
Cela montre pourquoi la même pluie peut produire peu de ruissellement au début puis beaucoup plus ensuite.
9. Le coefficient de ruissellement
Une approche simplifiée consiste à utiliser : C=PR
donc : R=C×P
avec :
C=0 : aucun ruissellement ;
C=1 : toute la pluie devient ruissellement dans le modèle simplifié.
Dans la réalité, C dépend fortement :
du sol ;
de l’occupation du sol ;
de la pente ;
de l’humidité initiale ;
de l’intensité de pluie ;
de la saison.
10. Méthode rationnelle
Pour les petits bassins versants et certains ouvrages, la méthode rationnelle constitue une première approche classique : Qp=0,278CiA
avec :
Qp en m³/s ;
C sans dimension ;
i en mm/h ;
A en km².
Le débit calculé est le débit de pointe associé aux hypothèses retenues.
11. Exemple de calcul
Supposons :
A=0,50 km2 ;
C=0,35 ;
i=80 mm/h.
Alors : Qp=0,278×0,35×80×0,50 Qp≈3,89 m3/s
Ce résultat ne doit cependant pas être interprété comme un débit réel garanti : il dépend notamment de la pertinence de la durée de pluie choisie, du coefficient C et du domaine de validité de la méthode.
12. Volume ruisselé
Pour une première estimation : VR=CPA
avec des unités cohérentes.
Exemple :
P=40 mm=0,040 m ;
A=1000 m2 ;
C=0,30.
Alors : VR=0,30×0,040×1000 VR=12 m3
Cette approche est particulièrement intéressante pour dimensionner :
mares ;
citernes ;
bassins ;
noues ;
ouvrages de stockage.
13. Ruissellement et surfaces imperméables
Une toiture, une route ou une dalle ont généralement un coefficient de ruissellement beaucoup plus élevé qu’un sol végétalisé.
La désimperméabilisation devient donc un levier hydrologique majeur.
14. Coefficient de ruissellement pondéré
Pour une surface composée de plusieurs occupations : Cp=∑Ai∑CiAi
Par exemple :
Surface
Aire
C
toiture
1 000 m²
0,90
parking
500 m²
0,80
pelouse
2 000 m²
0,20
sol cultivé
1 500 m²
0,30
Le bassin présente alors un coefficient global intermédiaire.
Cette méthode constitue une approximation utile pour une première analyse.
15. Le temps de concentration
Le temps de concentration Tc correspond, dans une approche hydrologique simplifiée, au temps nécessaire pour qu’une contribution provenant de la partie hydrauliquement la plus éloignée puisse atteindre l’exutoire.
Il joue un rôle fondamental dans :
le calcul des débits de pointe ;
le choix de la durée de pluie de projet ;
la modélisation.
Plus Tc est court, plus la réponse du bassin peut être rapide.
16. Facteurs contrôlant le temps de concentration
On retrouve notamment :
longueur hydraulique ;
pente ;
rugosité ;
végétation ;
réseau de drainage ;
imperméabilisation ;
stockage temporaire.
Un bassin urbain fortement imperméabilisé peut répondre beaucoup plus rapidement qu’un bassin forestier comportant de nombreux stockages.
17. La pente
La pente peut être calculée par : S=LΔz
où :
Δz = différence d’altitude ;
L = distance horizontale.
En pourcentage : S%=100LΔz
18. Exemple
Si une parcelle perd 12 m d’altitude sur 300 m : S=30012=0,04
soit : S=4%
Une pente relativement faible peut néanmoins générer un ruissellement significatif si le sol est compacté ou imperméabilisé.
19. Le ruissellement dépend du sol
Deux parcelles identiques géométriquement peuvent avoir des comportements très différents.
Sol A
structure stable ;
matière organique élevée ;
racines ;
biopores.
→ infiltration élevée.
Sol B
compacté ;
battant ;
pauvre en matière organique ;
nu.
→ ruissellement beaucoup plus important.
20. Le rôle de la matière organique
La matière organique peut contribuer à :
stabiliser les agrégats ;
améliorer la structure ;
favoriser la porosité ;
soutenir la vie biologique.
Elle participe donc indirectement à la maîtrise du ruissellement.
21. Le rôle des racines
Les racines créent :
macropores ;
canaux préférentiels ;
zones d’infiltration.
Une végétation diversifiée peut ainsi transformer progressivement le fonctionnement hydraulique du sol.
22. Le rôle des vers de terre
Les galeries de certains lombrics constituent des conduits préférentiels.
Elles peuvent favoriser :
infiltration ;
drainage vertical ;
circulation de l’air ;
stockage.
Le vivant devient alors une véritable infrastructure hydraulique distribuée.
23. Cartographier le ruissellement
La première étape consiste à cartographier :
altitude ;
pente ;
exposition ;
accumulation des flux ;
sols ;
occupation des sols ;
imperméabilisation ;
végétation ;
réseau hydrographique.
Le SIG permet ensuite de combiner ces couches.
24. Modèle numérique de terrain
Le MNT constitue une donnée fondamentale.
À partir d’un MNT, on peut dériver :
altitude ;
pente ;
orientation ;
direction d’écoulement ;
accumulation des écoulements ;
bassins versants ;
talwegs.
25. Direction d’écoulement
Pour chaque cellule du raster, on cherche la direction privilégiée de l’écoulement.
Une méthode classique est D8 :
↖ ↑ ↗← ● →↙ ↓ ↘
La cellule centrale dirige l’eau vers l’une des huit cellules voisines selon la pente.
D’autres méthodes existent, notamment les méthodes à flux multiples.
26. Accumulation des flux
Après avoir déterminé les directions :
· · · ↓· · ↓↓↓· ↓↓↓↓↓→→→→→
on calcule combien de cellules contribuent à chaque cellule.
Les zones de forte accumulation indiquent les secteurs susceptibles de devenir :
L’objectif n’est pas nécessairement de supprimer totalement le ruissellement.
Il s’agit surtout de modifier son volume, sa vitesse et son moment d’apparition.
35. Simulation avant / après
Un excellent outil de conception consiste à comparer :
Paramètre
Avant
Après
volume ruisselé
100 %
45 %
débit de pointe
100 %
38 %
temps au pic
35 min
75 min
infiltration
20 %
55 %
stockage temporaire
faible
important
Les valeurs sont ici illustratives : elles doivent être calculées pour chaque projet.
36. Scénarios climatiques
La simulation peut également tester :
pluie décennale ;
pluie cinquantennale ;
pluie centennale ;
pluie exceptionnelle ;
succession de pluies ;
sol déjà saturé ;
sécheresse préalable.
Cela permet de concevoir un système robuste plutôt que simplement adapté à la moyenne climatique.
37. Le cas particulier des sécheresses
Après une longue sécheresse :
sol très sec ;
végétation stressée ;
hydrophobicité possible selon les sols ;
surface parfois fortement dégradée.
Une pluie intense peut alors produire un ruissellement important.
Il faut donc tester dans les modèles plusieurs états hydriques initiaux.
38. Les outils SIG
Une chaîne de travail peut être :
MNT ↓pente ↓direction des flux ↓accumulation ↓réseau potentiel ↓bassin versant ↓modèle pluie-débit ↓carte du ruissellement
Des outils comme QGIS permettent de réaliser une grande partie de cette analyse.
39. Les données nécessaires
Pour une étude sérieuse :
Topographie
MNT ;
courbes de niveau ;
Lidar si disponible.
Pluviométrie
stations ;
données radar ;
statistiques IDF.
Sol
texture ;
structure ;
conductivité ;
réserve utile ;
occupation.
Végétation
couverture ;
hauteur ;
densité ;
saisonnalité.
Hydrologie
cours d’eau ;
fossés ;
mares ;
bassins ;
réseaux enterrés.
40. Mesures de terrain
La simulation doit être confrontée au réel.
On peut mesurer :
pluie ;
débit ;
infiltration ;
humidité du sol ;
hauteur d’eau ;
turbidité ;
température.
Une petite station instrumentée peut devenir extrêmement intéressante dans une démarche Omakëya™.
41. Pluviomètre
Le pluviomètre permet d’obtenir : P(t)
et donc :
cumul journalier ;
intensité ;
événements extrêmes.
Avec un pas temporel suffisamment fin, il devient possible de reconstruire des épisodes de ruissellement.
42. Capteurs de niveau
Dans une mare ou un bassin : h(t)
permet de suivre la montée et la vidange.
Avec une relation hauteur-volume : V=f(h)
on peut reconstruire le stockage.
43. Débit
Pour un canal ou une sortie de bassin : Q(t)
permet d’établir l’hydrogramme.
On peut alors calculer : V=∫Q(t)dt
Le volume total écoulé devient mesurable.
44. Calibration
Un modèle doit être confronté à des observations.
On peut :
mesurer une pluie ;
mesurer le débit ;
simuler ;
comparer ;
ajuster les paramètres ;
tester sur un autre événement.
C’est le principe de calibration-validation.
45. Le jumeau numérique hydrologique
À l’échelle d’un jardin ou d’un territoire, on peut progressivement construire un modèle numérique comprenant :
topographie ;
sols ;
végétation ;
ouvrages ;
pluie ;
stockage ;
ruissellement.
Le système devient un jumeau numérique hydrologique.
46. Vers le pilotage intelligent
Avec des capteurs et une IA, le système pourrait estimer :
« Une pluie intense est prévue dans 90 minutes. La parcelle est déjà humide à 82 %. La mare dispose encore de 14 m³ de capacité. Le risque de débordement est faible/modéré/fort. »
Cela permettrait d’adapter :
vidange préventive ;
irrigation ;
stockage ;
surveillance ;
protection des ouvrages.
47. Le principe Omakëya™ : ne pas évacuer trop vite
La logique traditionnelle est souvent : collecter→eˊvacuer
La logique hydrologique régénérative devient : intercepter→ralentir→infiltrer→stocker→redistribuer→restituer
Tout en conservant une voie de sécurité pour les événements dépassant la capacité du système.
48. Hiérarchie des solutions
On peut organiser les interventions ainsi :
Niveau 1 — Sol
couverture ;
matière organique ;
structure ;
racines.
Niveau 2 — Parcelle
bandes végétales ;
baissières ;
haies ;
terrasses.
Niveau 3 — Stockage
mares ;
bassins ;
zones humides.
Niveau 4 — Réseau
noues ;
fossés végétalisés ;
talwegs.
Niveau 5 — Sécurité
déversoirs ;
ouvrages de protection ;
exutoires.
49. Dimensionnement : une règle essentielle
Un ouvrage hydraulique ne doit jamais être dimensionné uniquement à partir du volume d’une pluie moyenne.
Il faut considérer :
événement de projet ;
bassin contributif ;
débit de pointe ;
volume ;
durée ;
sécurité ;
surverse ;
stabilité ;
entretien.
50. KPI du ruissellement
Le tableau de bord Omakëya™ peut suivre :
KPI
Unité
pluie cumulée
mm
intensité maximale
mm/h
volume ruisselé
m³
coefficient de ruissellement
—
débit de pointe
m³/s
temps au pic
min
infiltration estimée
mm
stockage temporaire
m³
turbidité
NTU
sédiments exportés
kg
surface imperméabilisée
m²
surface désimperméabilisée
m²
couverture végétale
%
51. Indicateur particulièrement intéressant
Un KPI très utile pour suivre la transformation d’un terrain pourrait être : TR=VpreˊcipitationVruissellement
Le but n’est pas nécessairement d’obtenir TR=0, mais de suivre son évolution dans le temps.
entre le début de l’événement pluvieux et le pic de débit.
Un système régénératif bien conçu peut, dans certains contextes, allonger le temps de réponse et réduire le pic, grâce à l’interception, l’infiltration et le stockage.
53. Un troisième KPI : le pic de ruissellement
On peut suivre : Qp,avantvsQp,apreˋs
C’est souvent plus parlant que le seul volume annuel.
Deux terrains peuvent produire le même volume annuel de ruissellement mais présenter des risques très différents si l’un concentre brutalement l’eau pendant quelques minutes.
54. Étude de cas type — Jardin de 2 000 m²
Imaginons :
surface : 2 000 m² ;
pente : 5 % ;
sol limoneux ;
partie compactée ;
toiture : 150 m² ;
potager : 500 m² ;
verger : 700 m² ;
espaces végétalisés : 650 m².
Le diagnostic commence par :
MNT ;
cartographie des pentes ;
étude des sols ;
identification des axes de ruissellement ;
mesure de l’infiltration ;
analyse des pluies.
55. Conception hydrologique
On pourrait ensuite envisager, selon les contraintes réelles :
désimperméabilisation ;
couverture des sols ;
amélioration de la structure ;
haie suivant les courbes de niveau ;
noue ;
mare ;
zone humide temporaire ;
débordement sécurisé.
L’objectif n’est pas de multiplier les ouvrages.
Il est de positionner le minimum d’infrastructures naturelles nécessaires aux bons endroits.
Le système fonctionne alors comme une succession de réservoirs et résistances hydrauliques naturelles.
57. Du jardin au territoire
Le même raisonnement peut être appliqué à :
balcon ;
jardin ;
verger ;
ferme ;
domaine agricole ;
quartier ;
commune ;
bassin versant.
L’échelle change, mais la logique fondamentale demeure : pluie→flux→stockage→infiltration→restitution
58. Le ruissellement n’est pas simplement de l’eau qui coule sur le sol.
C’est le résultat visible de l’interaction entre :
pluie ;
climat ;
topographie ;
sol ;
végétation ;
occupation humaine ;
infrastructures ;
état hydrique initial.
Le comprendre nécessite donc de croiser hydrologie, pédologie, topographie, climatologie, écologie et ingénierie.
La méthode Omakëya™ cherche à transformer le problème :
Au lieu de chercher toujours à évacuer l’eau le plus rapidement possible, apprendre à donner à l’eau suffisamment d’espace, de temps et de matière vivante pour qu’elle puisse s’infiltrer, être stockée, circuler lentement et finalement être restituée au système.
C’est cette approche qui permet de passer d’une simple gestion du ruissellement à une véritable hydrologie régénérative.
LES MÉCANISMES D’ÉROSION : Comprendre, mesurer et prévenir l’érosion hydrique, éolienne, thermique et biologique : conserver le sol comme ressource vivante
L’érosion constitue l’une des principales menaces pesant sur les sols.
Elle ne correspond pas simplement à la disparition de quelques millimètres de terre en surface. Elle peut entraîner simultanément :
la perte de particules fines ;
la perte de matière organique ;
la perte de nutriments ;
la diminution de la profondeur exploitable par les racines ;
la dégradation de la structure ;
la diminution de l’infiltration ;
l’augmentation du ruissellement ;
l’envasement des mares et cours d’eau ;
le transfert de contaminants ;
la diminution progressive de la productivité.
Dans le contexte de l’agroclimatologie, l’érosion doit être considérée comme un processus couplé entre climat, eau, vent, sol, végétation, relief et activités humaines.
Le changement climatique peut modifier certains facteurs d’érosion en augmentant notamment, selon les régions, l’intensité des pluies extrêmes, les sécheresses, la fréquence des sols nus ou les vents érosifs.
1. Qu’est-ce que l’érosion ?
L’érosion correspond à l’ensemble des processus par lesquels des particules de sol sont :
détachées ;
transportées ;
déposées ailleurs.
On peut donc écrire :Eˊrosion=deˊtachement+transport+deˊpoˆt
Cette distinction est importante.
Un sol peut être fortement détaché sans que toute la matière soit immédiatement évacuée : une partie peut être redéposée quelques mètres plus loin.
2. Érosion ≠ dégradation
Il faut distinguer :
Érosion
Déplacement physique de particules.
Dégradation
Altération des propriétés du sol :
compaction ;
acidification ;
salinisation ;
perte de carbone ;
diminution de biodiversité.
Les deux phénomènes sont souvent liés.
Par exemple :
SOL NU ↓érosion ↓perte de matière organique ↓structure dégradée ↓infiltration ↓ ↓ruissellement ↑ ↓érosion ↑
Une politique antiérosive efficace doit donc parfois être pensée à l’échelle :
parcelle ;
exploitation ;
quartier ;
commune ;
bassin versant.
68. Indicateurs Omakëya™ d’érosion
Indicateur
Suivi
sol nu
%
couverture végétale
%
infiltration
mm/h
ruissellement
mm ou m³
sédiments
kg ou t
rigoles
nombre / longueur
ravines
longueur / profondeur
turbidité
NTU
matière organique des sédiments
%
carbone exporté
kg ou t
stabilité des agrégats
%
69. Tableau de bord
Un tableau de bord peut utiliser :
Domaine
KPI
Tendance
Action
Couverture
92 %
↗
maintenir
Sol nu
8 %
↘
poursuivre
Infiltration
48 mm/h
↗
maintenir
Ruissellement
12 mm
↘
maintenir
Sédiments
18 kg
↘
surveiller
Rigoles
1
↘
corriger
Stabilité agrégats
74 %
↗
poursuivre
70. Conserver le sol avant de devoir le reconstruire
L’érosion est souvent spectaculaire lorsqu’une ravine apparaît.
Mais le véritable danger commence bien avant.
Il commence lorsque :
le sol reste nu ;
les agrégats deviennent fragiles ;
l’infiltration diminue ;
les ruissellements augmentent ;
les premiers millimètres de terre disparaissent progressivement.
L’érosion est donc un processus, pas un événement isolé.
Dans la méthode Omakëya™, la stratégie fondamentale consiste à agir sur les mécanismes :couvrir→proteˊger→ralentir→infiltrer→stabiliser→mesurer
Le sol devient alors une infrastructure naturelle capable de recevoir l’eau, la ralentir, l’infiltrer, la stocker et protéger simultanément la fertilité, la biodiversité et les ressources en aval.
Et surtout, l’érosion doit être intégrée au raisonnement agroclimatique global : un sol dégradé infiltre moins, stocke moins d’eau, nourrit moins bien les plantes et devient plus vulnérable aux événements climatiques extrêmes. Prévenir l’érosion n’est donc pas seulement conserver de la terre : c’est conserver la capacité du territoire à fonctionner.
Une excellente méthode consiste à conserver une zone témoin.
Exemple :
PARCELLE Agestion Omakëya™PARCELLE Bgestion conventionnelle ↓comparaison sur 5 ans
Cela permet de mieux distinguer :
effet de la pratique ;
effet météorologique ;
variabilité naturelle.
53. Les transects
Pour un terrain hétérogène, il est préférable de mesurer selon un transect.
Par exemple :
haut de pente ● │ ● │ ● │ ●bas de pente
On peut alors suivre :
humidité ;
texture ;
infiltration ;
structure ;
carbone.
54. Cartographie SIG
À l’échelle d’un jardin ou d’une exploitation, les données peuvent être géoréférencées.
On peut produire des cartes :
compaction ;
infiltration ;
pH ;
carbone ;
humidité ;
biodiversité.
Le sol cesse alors d’être une moyenne unique.
Il devient une mosaïque fonctionnelle.
55. Capteurs et IoT
Un système moderne peut intégrer :
pluviomètre ;
sondes d’humidité ;
sondes de température ;
conductivité ;
stations météo ;
capteurs de niveau.
Les données peuvent être centralisées dans un tableau de bord.
56. Vers le jumeau numérique du sol
À terme, les données peuvent alimenter un modèle numérique :
TERRAIN RÉEL ↓CAPTEURS ↓BASE DE DONNÉES ↓MODÈLE DU SOL ↓SIMULATION ↓PRÉVISION ↓DÉCISION ↓ACTION ↺
C’est une évolution naturelle vers les futurs chapitres consacrés à l’IA et au pilotage agroclimatique.
57. Les bioindicateurs comme capteurs vivants
Un vers est un capteur.
Une racine est un capteur.
Une plante est un capteur.
Une communauté microbienne est un capteur.
Ils intègrent spontanément :
température ;
humidité ;
chimie ;
structure ;
nourriture ;
perturbations.
Ils peuvent donc fournir une information que certains capteurs électroniques ne peuvent pas fournir directement.
58. Vers un réseau de bioindication
On peut construire :
VERS ─────────────┐ │RACINES ──────────┤ │MYCORHIZES ───────┤ ↓MICROORGANISMES ──┤ │PLANTES ──────────┤ ↓ DIAGNOSTIC GLOBAL
La combinaison de plusieurs bioindicateurs est beaucoup plus robuste qu’un seul indicateur.
59. L’indicateur ultime : la résilience
Un sol sain ne doit pas seulement être performant dans des conditions normales.
Il doit être capable de récupérer après une perturbation.
On peut suivre :
temps de récupération après sécheresse ;
récupération après pluie intense ;
reprise biologique ;
récupération de l’humidité ;
retour de l’activité racinaire.
60. Mesurer la résilience
On peut définir un indicateur simple :Rt=tretour aˋ l’eˊtat fonctionnel
Plus le temps de récupération est court, plus la résilience peut être considérée comme élevée — à condition de définir précisément ce qu’est « l’état fonctionnel ».
61. Résistance ≠ résilience
Deux notions doivent être distinguées.
Résistance
Capacité à ne pas beaucoup changer pendant une perturbation.
Résilience
Capacité à retrouver un fonctionnement après la perturbation.
Un sol peut être :
très résistant ;
peu résilient ;
ou l’inverse.
62. Le tableau de bord idéal
Pour Omakëya™, le tableau de bord pourrait comporter six grands domaines :
68. Mesurer pour apprendre, piloter pour régénérer
La santé d’un sol ne se résume jamais à une analyse de laboratoire.
Le sol doit être observé, mesuré et interprété comme un système vivant.
La bêche révèle sa structure.
Les racines révèlent ses contraintes.
Les vers révèlent certaines fonctions biologiques.
L’infiltration révèle une partie de son fonctionnement hydrologique.
Le pH et la CEC révèlent une partie de sa chimie.
Les analyses biologiques permettent d’aller plus loin.
Les capteurs permettent de suivre les dynamiques.
Le SIG permet de spatialiser.
Le tableau de bord permet de comparer.
Et l’historique permet finalement de déterminer si le système se régénère réellement.
Le principe directeur du Tome 7 peut donc être formulé ainsi :Observer→Mesurer→Comprendre→Agir→Mesurer→Ameˊliorer
L’indicateur n’est donc pas la finalité.
C’est le lien entre la connaissance scientifique du sol et son pilotage dans le temps.
Et c’est cette logique qui permettra ensuite, dans les tomes consacrés à l’ingénierie des écosystèmes, aux outils numériques et à l’intelligence artificielle, de transformer le sol vivant en un système observable, modélisable et pilotable sans perdre sa capacité d’autorégulation naturelle.
FERTILITÉ CHIMIQUE DES SOLS : Équilibres, CEC, pouvoir tampon, acidification et disponibilité des éléments : comprendre la chimie invisible qui nourrit les plantes
Après avoir étudié la fertilité biologique et la fertilité physique, il faut aborder la troisième dimension fondamentale du sol : sa fertilité chimique.
Elle concerne la manière dont le sol :
stocke les éléments minéraux ;
les échange ;
les libère ;
les immobilise ;
les transforme ;
régule leur disponibilité ;
neutralise certaines perturbations ;
contrôle le pH ;
interagit avec l’eau et les racines.
La fertilité chimique ne peut toutefois pas être réduite à une simple question de quantité d’engrais.
Un sol peut contenir beaucoup d’un élément et pourtant présenter une plante carencée si cet élément est :
insoluble ;
fixé ;
précipité ;
inaccessible ;
antagonisé par un autre élément ;
bloqué par un pH défavorable.
L’objectif est donc de comprendre la disponibilité réelle, et non simplement le stock total.
1. Qu’est-ce que la fertilité chimique ?
La fertilité chimique correspond à la capacité du sol à fournir aux plantes les éléments nutritifs nécessaires, dans des formes et des concentrations compatibles avec leur fonctionnement.
Les ions peuvent passer de la solution vers les surfaces et inversement.
11. L’échange cationique
Une racine prélève un cation.
Par exemple : K+
Le système doit maintenir l’électroneutralité.
D’autres ions peuvent alors être libérés depuis les surfaces d’échange.
Le complexe d’échange fonctionne donc comme un tampon ionique.
12. Le rôle du calcium
Le calcium intervient à la fois :
dans la nutrition végétale ;
dans la structure de certains sols ;
dans les équilibres ioniques.
Dans certains sols, sa présence favorise également une bonne organisation des particules argileuses.
13. Le magnésium
Le magnésium est :
un élément nutritif essentiel ;
un constituant de la chlorophylle ;
un cation échangeable important.
Mais un excès relatif de magnésium peut également modifier le comportement structural de certains sols.
Il faut donc raisonner en équilibre, et non en quantité absolue.
14. Le potassium
Le potassium est particulier.
Il existe plusieurs compartiments :
solution ;
échangeable ;
fixé ;
minéral.
La fraction échangeable constitue une importante réserve directement mobilisable.
Mais certains sols argileux peuvent fixer une partie du potassium dans des positions moins facilement accessibles.
15. Le sodium
Le sodium n’est pas un élément nutritif majeur pour la plupart des plantes.
Un excès peut devenir problématique.
La sodicité peut provoquer :
dispersion des argiles ;
dégradation structurale ;
réduction de l’infiltration ;
problèmes de croissance.
Il faut donc distinguer :
salinité = concentration globale en sels.
sodicité = problème spécifique lié notamment au sodium échangeable.
16. Le pH du sol
Le pH mesure l’activité des ions hydrogène selon une échelle logarithmique.
On peut l’écrire : pH=−log10(aH+)
Dans les mesures courantes de terrain ou de laboratoire, le pH est généralement déterminé dans une suspension sol-eau ou sol-solution saline selon une méthode normalisée.
17. Pourquoi le pH est-il si important ?
Le pH influence :
solubilité des minéraux ;
disponibilité des nutriments ;
activité microbienne ;
toxicité de certains éléments ;
fonctionnement racinaire ;
mobilité de certains métaux.
Il agit donc comme un régulateur global de la chimie du sol.
18. Une courbe de disponibilité
De nombreux éléments présentent une disponibilité qui varie avec le pH.
Les argiles possèdent une grande surface spécifique.
Elles peuvent retenir :
eau ;
cations ;
molécules organiques.
Mais toutes les argiles ne se comportent pas de la même manière.
La minéralogie argileuse est donc essentielle.
47. Kaolinite, illite, smectites
Sans entrer encore dans toute la minéralogie :
Kaolinite
CEC relativement faible.
Illite
Comportement intermédiaire.
Smectites
Très forte capacité d’échange et forte capacité de gonflement.
Cette différence explique pourquoi deux sols « argileux » peuvent avoir des comportements très différents.
48. Le complexe argilo-humique
L’expression traditionnelle « complexe argilo-humique » reste utile pédagogiquement.
Elle désigne les interactions entre :
argiles ;
matière organique humifiée ;
cations.
Ces interactions contribuent à la stabilité et à la capacité d’échange du sol.
Il faut néanmoins éviter d’en faire une structure unique et figée : la matière organique du sol existe sous de nombreuses formes et associations.
49. Salinité
Un sol peut accumuler des sels solubles.
Les conséquences possibles :
stress osmotique ;
réduction de l’absorption d’eau ;
toxicité ionique ;
perturbation de la structure dans certains cas.
Ainsi :
un sol peut être humide et pourtant présenter une plante en stress hydrique à cause de la salinité.
50. Le paradoxe osmotique
L’eau présente dans le sol n’est pas nécessairement facilement absorbable.
La plante doit surmonter :
potentiel matriciel ;
potentiel osmotique ;
résistances de transfert.
La chimie de la solution du sol rejoint donc directement la physique de l’eau.
51. Le potentiel hydrique
Une approche plus complète utilise le potentiel hydrique : Ψw=Ψm+Ψs+Ψp+Ψg
selon le niveau de détail retenu.
On retrouve notamment :
potentiel matriciel ;
potentiel osmotique ;
potentiel de pression ;
potentiel gravitaire.
La fertilité chimique influence donc indirectement la disponibilité de l’eau.
52. Pouvoir tampon et résilience
Un sol ayant un bon pouvoir tampon peut mieux résister à certaines perturbations chimiques.
Cela ne signifie pas qu’il est impossible de modifier son pH.
Cela signifie qu’une quantité plus importante d’acidité ou de basicité peut être nécessaire pour produire une variation donnée.
53. Mesurer le pH
Le pH peut être mesuré :
au laboratoire ;
avec une électrode ;
dans l’eau ;
dans une solution saline selon le protocole.
Pour des comparaisons sérieuses, il faut conserver la même méthode de mesure.
54. Mesurer la CEC
Une analyse agronomique peut fournir :
CEC ;
calcium échangeable ;
magnésium échangeable ;
potassium échangeable ;
sodium échangeable ;
taux de saturation.
Ces données permettent de construire un diagnostic beaucoup plus précis qu’un simple pH.
55. Saturation de la CEC
On peut calculer la proportion relative de certains cations occupant les sites d’échange.
Par exemple, une saturation calcique simplifiée peut être exprimée comme une fraction de la CEC totale.
Mais l’interprétation agronomique des « taux idéaux » doit rester prudente : il n’existe pas une recette universelle de saturation valable pour tous les sols, cultures et contextes.
56. Diagnostic chimique minimal
Pour un premier diagnostic, on peut mesurer :
pH ;
matière organique/carbone organique ;
CEC ;
calcium ;
magnésium ;
potassium ;
phosphore ;
azote selon méthode ;
salinité/conductivité électrique.
Selon le contexte, on ajoute :
sodium ;
oligoéléments ;
carbonates ;
calcaire actif ;
soufre.
57. Ne pas corriger sans diagnostic
Une erreur classique consiste à appliquer :
« sol acide → ajouter de la chaux »
ou :
« plante jaune → ajouter du fer »
sans analyser le système.
La correction dépend :
du pH ;
de la CEC ;
de la texture ;
du pouvoir tampon ;
de la culture ;
de la profondeur ;
de l’origine du problème.
58. Le chaulage
Le chaulage peut être utilisé pour corriger une acidité excessive lorsque cela est agronomiquement justifié.
Il peut :
augmenter le pH ;
apporter du calcium ;
modifier certains équilibres chimiques.
Mais le dosage doit être calculé à partir du pouvoir tampon du sol, et pas uniquement du pH.
59. Pourquoi le pH seul est insuffisant
Deux sols peuvent présenter : pH=5,8
mais nécessiter des quantités très différentes d’amendement pour atteindre un pH cible.
Pourquoi ?
Parce que leur pouvoir tampon peut être très différent.
C’est une notion essentielle en ingénierie des sols.
60. L’acidification comme bilan
On peut conceptualiser : acidification=production de H+−neutralisation−exportation/lessivage
Il s’agit évidemment d’une représentation simplifiée, mais elle permet de raisonner en flux plutôt qu’en état instantané.
61. Le sol comme réacteur chimique
Le sol peut être considéré comme un réacteur dans lequel se produisent simultanément :
Aucune des trois dimensions ne fonctionne correctement isolément.
67. La véritable fertilité
Un sol fertile n’est donc pas simplement :
un sol riche en nutriments.
C’est un sol capable de :
stocker ;
échanger ;
tamponner ;
transformer ;
mobiliser ;
fournir ;
recycler.
On peut résumer : fertiliteˊ chimique=stocks+eˊchanges+eˊquilibres+disponibiliteˊ+flux
68. Nourrir le système plutôt que seulement la plante
La fertilité chimique révèle une réalité fondamentale :
le sol n’est pas un sac d’engrais.
C’est un système chimique extrêmement complexe, constamment traversé par des réactions et des échanges.
La CEC constitue une partie de son système de stockage ionique.
Le pH influence une multitude d’équilibres.
Le pouvoir tampon détermine sa résistance aux perturbations acido-basiques.
La matière organique et les argiles constituent des interfaces majeures.
Les microorganismes transforment les éléments.
Les racines modifient leur environnement.
L’eau transporte les ions.
Et les plantes prélèvent continuellement des éléments, obligeant le système à se rééquilibrer.
Dans l’approche Omakëya™, l’objectif n’est donc pas de forcer la fertilité par des apports permanents, mais de construire un sol dont les équilibres chimiques, physiques et biologiques permettent progressivement de stocker, recycler et remettre à disposition les nutriments avec le minimum d’intervention extérieure compatible avec la production recherchée.
C’est précisément à l’intersection de ces trois fertilités — biologique, physique et chimique — que commence véritablement l’hydrologie régénérative et l’agroclimatologie des sols vivants.
FERTILITÉ PHYSIQUE DES SOLS : Structure, agrégats, porosité, compaction et architecture hydrique : construire un sol capable de respirer, infiltrer, stocker et nourrir
La fertilité physique est la dimension qui décrit l’architecture du sol.
Elle détermine en grande partie la manière dont :
l’eau pénètre ;
l’eau circule ;
l’eau est stockée ;
l’air circule ;
les racines progressent ;
les microorganismes vivent ;
les nutriments se déplacent ;
la chaleur se transmet ;
le sol résiste à l’érosion.
Un sol chimiquement riche mais compacté peut être peu productif.
À l’inverse, un sol correctement structuré peut exploiter beaucoup plus efficacement des ressources relativement modestes.
Dans la vision Omakëya™, le sol doit donc être considéré comme une architecture poreuse vivante, construite simultanément par :
les minéraux ;
la matière organique ;
les racines ;
les champignons ;
les bactéries ;
les vers ;
les cycles de dessiccation et réhumidification ;
les processus physiques et chimiques.
1. Qu’est-ce que la fertilité physique ?
La fertilité physique désigne la capacité du sol à fournir aux racines un environnement présentant des conditions favorables de :
structure ;
porosité ;
aération ;
disponibilité en eau ;
pénétration racinaire ;
circulation des flux ;
stabilité mécanique.
On peut la résumer par : Fertiliteˊ physique=structure+porositeˊ+eau+air+reˊsistance meˊcanique
2. Le sol comme matériau multiphasique
Un sol contient quatre grandes composantes :
SOL │ ┌──────────┼──────────┐ ↓ ↓ ↓ SOLIDES EAU AIR │ ┌────┴────┐ │ │minéraux organique
La proportion entre ces phases varie fortement.
Elle dépend :
de la texture ;
de la structure ;
de l’humidité ;
de la compaction ;
de la matière organique.
3. Texture ≠ structure
Cette distinction est fondamentale.
Texture
Proportion relative de :
sable ;
limon ;
argile.
Elle est relativement stable à l’échelle humaine.
Structure
Organisation de ces particules en agrégats et en pores.
Elle peut évoluer relativement rapidement.
Ainsi :
on ne change pas facilement la texture d’un sol, mais on peut profondément modifier sa structure.
4. Les particules minérales
On distingue généralement :
Sables
Particules relativement grosses.
Ils favorisent généralement :
drainage ;
circulation rapide de l’eau ;
aération.
Mais retiennent relativement peu d’eau utilisable lorsqu’ils sont très sableux.
Limons
Intermédiaires.
Ils peuvent présenter une bonne fertilité potentielle mais être sensibles à :
battance ;
érosion ;
tassement.
Argiles
Très petites particules.
Elles possèdent une grande surface spécifique et peuvent retenir beaucoup d’eau.
Mais un sol argileux peut devenir difficile à travailler lorsqu’il est :
trop humide ;
très sec ;
compacté.
5. La structure du sol
La structure correspond à la manière dont les particules sont organisées.
On peut rencontrer :
structure grumeleuse ;
structure polyédrique ;
structure prismatique ;
structure en blocs ;
structure massive ;
structures particulières selon les horizons.
La structure influence directement la circulation des fluides.
6. La structure grumeleuse
Elle est particulièrement intéressante dans les horizons superficiels agricoles et horticoles.
Elle associe :
particules minérales ;
matière organique ;
microorganismes ;
racines ;
hyphes.
Elle crée un réseau de pores favorable à :
infiltration ;
aération ;
activité biologique.
7. Les agrégats
Un agrégat est un assemblage de particules minérales et organiques maintenues ensemble par différentes forces.
Les biopores peuvent favoriser l’infiltration préférentielle.
Cela peut réduire :
ruissellement ;
stagnation ;
érosion.
Mais les flux préférentiels peuvent également accélérer le transport de certains solutés vers la profondeur. Leur rôle doit donc être analysé dans le contexte hydrologique et pédologique.
21. La densité apparente
La densité apparente est un indicateur important de la compaction.
On peut écrire : ρb=VtMs
où :
ρb = densité apparente ;
Ms = masse sèche du sol ;
Vt = volume total.
Lorsque le sol se compacte, le volume des pores diminue généralement et la densité apparente augmente.
22. Relation entre densité et porosité
Pour un sol minéral, on peut approximer : n=1−ρsρb
où ρs représente la densité des particules solides.
Cette relation permet de comprendre immédiatement pourquoi la compaction modifie l’architecture poreuse.
23. La compaction
La compaction correspond à une diminution du volume poreux sous l’effet d’une contrainte mécanique.
Elle peut être provoquée par :
machines ;
véhicules ;
piétinement ;
animaux ;
travail du sol ;
passage répété ;
pluie sur sol fragile.
24. Compaction de surface
Elle touche notamment l’horizon superficiel.
Elle peut produire :
croûte ;
battance ;
infiltration réduite ;
levée difficile ;
ruissellement.
25. Compaction profonde
Elle peut être beaucoup plus difficile à corriger.
Elle peut résulter de :
charges lourdes ;
pneus ;
engins agricoles ;
passages répétés sur sol humide.
Une couche compactée profonde peut devenir une véritable barrière physique aux racines et à l’eau.
26. La battance
Les sols riches en limons peuvent être particulièrement sensibles à la battance.
Une pluie intense peut :
désagréger les agrégats ;
déplacer les particules fines ;
colmater la surface ;
réduire l’infiltration.
On obtient :
PLUIE ↓désagrégation ↓particules fines ↓colmatage ↓infiltration ↓ ↓ruissellement ↑
Pour une première caractérisation, on peut suivre :
Indicateur
Ce qu’il renseigne
Structure
organisation du sol
Densité apparente
niveau de compaction
Porosité
volume disponible pour eau/air
Infiltration
fonctionnement hydrologique
Puis compléter avec :
stabilité des agrégats ;
résistance à la pénétration ;
profondeur racinaire ;
réserve utile ;
conductivité hydraulique.
62. Tableau diagnostic
Observation
Hypothèse possible
Vérification
eau stagnante
compaction / faible drainage
fosse + infiltration
ruissellement
surface dégradée
test infiltration
racines superficielles
résistance / asphyxie
profil
croûte
battance
observation
sol très dur
compaction
pénétromètre
agrégats fragiles
faible stabilité
test à l’eau
infiltration très rapide
sol sableux / macropores
texture + profil
dessiccation rapide
faible réserve utile
texture + RU
63. L’objectif Omakëya™
L’objectif n’est pas de fabriquer artificiellement un sol « parfait ».
Il est de créer les conditions permettant au sol de construire et maintenir lui-même son architecture.
Cela signifie :
racines vivantes ;
diversité végétale ;
matière organique ;
activité microbienne ;
champignons ;
vers ;
couverture permanente ;
limitation de la compaction ;
gestion raisonnée de l’eau.
64. Construire l’architecture du sol
La fertilité physique est la charpente du système sol.
Les agrégats constituent les unités de construction.
Les pores constituent les réseaux de circulation.
Les racines et les vers construisent des biopores.
Les champignons contribuent à certaines structures biologiques.
La matière organique contribue à la stabilité.
Et l’eau circule dans cette architecture selon les lois de la physique.
On peut donc résumer le fonctionnement ainsi : mineˊraux+matieˋre organique+racines+microorganismes+faune→structure→porositeˊ→eau + air→fertiliteˊ
Dans l’approche Omakëya™, restaurer un sol ne consiste donc pas seulement à lui apporter de la matière organique : il faut reconstruire son architecture physique, restaurer ses pores, supprimer les compactions bloquantes et surtout réinstaller les organismes capables de maintenir cette architecture dans le temps.
FERTILITÉ BIOLOGIQUE DES SOLS : Micro-organismes, vers de terre, champignons, mycorhizes et rhizosphère : comprendre et piloter le vivant sous nos pieds
La fertilité biologique est probablement l’une des dimensions les plus difficiles à mesurer du sol — et pourtant l’une des plus importantes.
Un sol n’est pas simplement un mélange de sable, de limon, d’argile, d’eau, d’air et de matière organique. C’est un écosystème vivant, traversé par des flux de carbone, d’eau, d’énergie et d’éléments minéraux.
Sa fertilité dépend donc aussi de la capacité de cet écosystème à :
décomposer ;
transformer ;
stocker ;
mobiliser ;
transporter ;
recycler ;
protéger ;
redistribuer les nutriments.
Dans une approche Omakëya™, la question n’est plus seulement :
« Combien d’éléments nutritifs contient mon sol ? »
mais :
« Quels organismes sont présents, que font-ils, et comment leurs interactions rendent-elles les ressources accessibles aux plantes ? »
1. La fertilité biologique : définition
On peut définir la fertilité biologique comme la capacité d’un sol à assurer, grâce à ses organismes vivants et à leurs interactions, des fonctions permettant notamment :
le recyclage de la matière organique ;
la minéralisation ;
la formation et la stabilisation des agrégats ;
la circulation de l’eau et de l’air ;
la mobilisation des nutriments ;
la formation de matière organique stable ;
la protection des racines ;
la régulation de certaines populations d’organismes ;
Le phosphore est relativement peu mobile dans le sol.
Les hyphes peuvent explorer des volumes de sol plus importants et accéder à des ressources qui seraient difficiles à atteindre pour les racines seules.
Cela peut améliorer l’acquisition du phosphore dans certaines conditions.
18. Mycorhizes et eau
Les réseaux mycorhiziens peuvent également participer à l’accès à l’eau.
Cependant, il faut éviter de présenter les mycorhizes comme un simple « réseau de tuyaux ».
Le fonctionnement est beaucoup plus complexe.
Il dépend :
de l’espèce végétale ;
du champignon ;
du sol ;
de l’humidité ;
de la température ;
de la disponibilité des nutriments.
19. Mycorhizes et sécheresse
Les associations mycorhiziennes peuvent contribuer à la tolérance de certaines plantes au stress hydrique.
Plusieurs mécanismes sont possibles :
exploration accrue du sol ;
amélioration de l’acquisition minérale ;
modification de la physiologie racinaire ;
interactions avec le microbiote ;
influence sur la structure du sol.
Mais l’effet est contextuel, et ne doit pas être généralisé à toutes les espèces.
20. Le « Wood Wide Web »
L’expression « Wood Wide Web » désigne de manière imagée les réseaux mycorhiziens présents dans les écosystèmes forestiers.
Ils peuvent connecter :
racines ;
arbres ;
champignons ;
microorganismes.
Le concept est intéressant mais doit être utilisé avec rigueur.
Les échanges de ressources entre plantes existent dans certains contextes, mais les représentations populaires d’un vaste réseau permettant aux arbres de « communiquer librement » sont souvent beaucoup plus simplistes que les connaissances scientifiques actuelles.
21. Les bactéries de la rhizosphère
La rhizosphère est la zone du sol directement influencée par les racines.
Elle peut présenter une activité biologique très supérieure à celle du sol environnant.
Pourquoi ?
Parce que les racines libèrent des composés organiques.
22. Les exsudats racinaires
Les racines libèrent notamment :
sucres ;
acides aminés ;
acides organiques ;
composés phénoliques ;
hormones ou molécules signal.
Ces substances nourrissent ou sélectionnent certaines communautés microbiennes.
23. La plante comme « ingénieur » du sol
Une plante modifie activement son environnement.
Elle peut influencer :
pH local ;
disponibilité des nutriments ;
structure ;
humidité ;
microbiote ;
mycorhization.
Elle n’est donc pas simplement dans le sol.
Elle contribue à construire son propre environnement racinaire.
24. La rhizosphère comme interface
SOL GLOBAL────────────────────────── ↓ RHIZOSPHÈRE────────────────────────── RACINE────────────────────────── ↓ PLANTE
La rhizosphère est une zone d’échanges intenses :carbone↔microorganismes↔nutriments↔racines
25. Les bactéries promotrices de croissance
Certaines bactéries de la rhizosphère peuvent favoriser la croissance végétale.
Elles peuvent agir par :
production de molécules régulatrices ;
mobilisation de phosphore ;
fixation biologique de l’azote ;
amélioration de l’absorption ;
compétition avec certains microorganismes pathogènes.
26. Les nématodes
Les nématodes constituent un groupe extrêmement diversifié.
Certains se nourrissent :
de bactéries ;
de champignons ;
d’autres organismes.
Certains sont parasites des plantes.
Ils jouent donc des rôles très différents.
27. Les protozoaires
Les protozoaires consomment notamment des bactéries.
Cette prédation participe au fonctionnement du réseau trophique et peut contribuer à la redistribution d’éléments minéraux.
28. Les collemboles
Les collemboles jouent notamment un rôle dans :
fragmentation des matières organiques ;
consommation de champignons ;
dynamique de la matière organique.
Ils constituent également une ressource alimentaire pour d’autres organismes.
29. Les acariens
Les acariens du sol occupent différentes niches trophiques.
Certains consomment :
champignons ;
débris ;
petits organismes.
D’autres sont prédateurs.
Ils participent donc à la complexité du réseau trophique.
30. Les vers de terre
Les vers de terre sont parmi les organismes les plus visibles du sol vivant.
Ils influencent :
structure ;
porosité ;
infiltration ;
mélange des horizons ;
incorporation de matière organique.
Mais toutes les espèces n’ont pas le même rôle.
31. Les trois grands types écologiques
On distingue notamment :
Épigés
Vie principalement dans la litière et la matière organique de surface.
Endogés
Vie principalement dans le sol minéral et les horizons superficiels.
Anéciques
Galeries verticales ou semi-permanentes, avec déplacement entre profondeur et surface.
32. Les galeries
Les galeries des vers peuvent devenir des macropores biologiques.
Elles peuvent faciliter :
infiltration ;
drainage ;
circulation de l’air ;
pénétration des racines.
Cela crée une véritable infrastructure hydraulique biologique.
33. Le ver de terre comme ingénieur hydraulique
On peut résumer :
VERS ↓GALERIES ↓MACROPOROSITÉ ↓INFILTRATION ↓STOCKAGE / DRAINAGE ↓RACINES
Dans certains sols, leur rôle peut être considérable.
Mais leur effet dépend du type de sol, de la densité de vers, de la structure et du régime hydrique.
34. Les turricules
Les déjections des vers, appelées turricules, peuvent contenir :
matière organique transformée ;
agrégats ;
microorganismes ;
éléments minéraux.
Elles constituent des micro-habitats particulièrement actifs.
35. Bioturbation
La bioturbation correspond au déplacement de matériaux du sol par les organismes.
Les vers peuvent :
déplacer des particules ;
mélanger matière organique et matière minérale ;
créer des agrégats ;
modifier la structure.
Ils participent ainsi à la pédogenèse.
36. Les vers ne sont pas des « fertilisants »
Une erreur fréquente consiste à dire :
« Les vers produisent de l’engrais. »
C’est beaucoup plus complexe.
Ils transforment la matière organique et modifient :
structure ;
porosité ;
distribution des matières ;
activité microbienne.
Leur fonction est donc écosystémique, pas simplement fertilisante.
37. Le réseau biologique complet
On peut maintenant assembler les différents acteurs :
La fertilité biologique dépend fortement de l’entrée de carbone dans le système.
Les principales sources sont :
feuilles ;
racines mortes ;
exsudats ;
résidus de cultures ;
compost ;
bois ;
fumier.
Mais une partie essentielle vient directement de la photosynthèse.
39. Le carbone liquide
Une idée particulièrement importante pour comprendre les sols vivants est que la plante transfère une partie de son carbone aux racines puis au microbiote.
Un sol vivant n’est pas un sol dans lequel tout vit beaucoup.
C’est un sol dans lequel les bonnes fonctions biologiques sont présentes au bon endroit et au bon moment.
67. Cultiver le vivant plutôt que seulement les plantes
La fertilité biologique constitue le pont entre la pédologie, l’hydrologie, l’écologie et l’agronomie.
Les bactéries transforment.
Les champignons décomposent et s’associent.
Les mycorhizes étendent les capacités d’exploration des racines.
Les vers structurent et bioturbent.
La faune régule les populations.
La rhizosphère organise une partie essentielle des échanges entre plantes et sol.
Et la plante elle-même alimente le système en carbone grâce à la photosynthèse.
On passe ainsi d’une conception du sol comme réservoir de nutriments à une conception du sol comme écosystème autorégulé.Fertiliteˊ biologique=diversiteˊ×interactions×carbone×eau×structure
Dans le Tome 7, cette approche permet de franchir une étape supplémentaire : ne plus seulement restaurer la matière organique du sol, mais restaurer les organismes et les réseaux biologiques capables de transformer cette matière en fertilité durable.
NUTRITION DES PLANTES : Macroéléments, oligoéléments, interactions, carences, toxicités et pilotage de la fertilité dans un sol vivant
La nutrition minérale des plantes constitue l’un des fondements de l’agronomie et de l’ingénierie des sols vivants. Pourtant, nourrir une plante ne consiste pas simplement à lui « apporter de l’engrais ».
Une plante ne prélève pas directement un sac d’azote, de phosphore ou de potassium : elle absorbe des ions et molécules sous des formes chimiques précises, dans un environnement où interviennent simultanément :
le pH ;
l’eau ;
la température ;
la matière organique ;
les argiles ;
les microorganismes ;
les mycorhizes ;
les racines ;
l’oxygénation ;
la salinité ;
les interactions entre éléments.
La nutrition végétale doit donc être considérée comme un système dynamique sol–eau–racine–microbiote–plante.
fertiliser davantage n’est pas nécessairement fertiliser mieux.
50. Excès de sels
Un excès de sels dans le sol augmente la pression osmotique.
L’eau devient alors plus difficile à absorber par les racines.
On peut avoir :sol humidemaisplante en stress hydrique.
C’est un phénomène essentiel en agroclimatologie.
51. Le cas des engrais
Un engrais peut augmenter rapidement la concentration ionique.
Un apport excessif peut donc :
augmenter la salinité ;
perturber les équilibres ;
provoquer des pertes ;
brûler les racines.
Le dosage doit être raisonné.
52. Fertilité chimique vs fertilité biologique
Deux sols peuvent présenter des analyses chimiques proches mais avoir des comportements très différents.
Pourquoi ?
Parce qu’ils peuvent différer par :
structure ;
racines ;
mycorhizes ;
activité microbienne ;
matière organique ;
réserve hydrique.
Ainsi :fertiliteˊ=chimie+physique+biologie+hydrologie
53. Le diagnostic Omakëya™
Avant de corriger une carence supposée :
Étape 1 — Observer
feuilles ;
croissance ;
couleur ;
architecture ;
fruits.
Étape 2 — Observer le sol
humidité ;
structure ;
compaction ;
racines ;
activité biologique.
Étape 3 — Mesurer
pH ;
conductivité ;
analyses de sol.
Étape 4 — Interpréter
élément réellement déficient ?
élément présent mais indisponible ?
problème hydrique ?
problème racinaire ?
Étape 5 — Corriger
Seulement après diagnostic.
54. Le principe « traiter la cause »
Si une plante présente une carence apparente en fer, trois stratégies sont possibles :
Mauvaise approche
Ajouter immédiatement du fer.
Meilleure approche
Mesurer puis déterminer pourquoi le fer n’est pas disponible.
Causes possibles :
pH élevé ;
mauvais drainage ;
racines asphyxiées ;
interaction avec d’autres éléments.
On traite alors la cause plutôt que le symptôme.
55. Nutrition et changement climatique
Le changement climatique modifie la nutrition végétale par plusieurs voies :
sécheresses ;
pluies extrêmes ;
températures élevées ;
modification de l’activité microbienne ;
réduction de l’humidité ;
lessivage lors des épisodes intenses.
Une stratégie de fertilité doit donc être conçue pour un climat variable.
56. Nutrition et sécheresse
Pendant une sécheresse :
sol sec ↓diffusion des nutriments ↓ ↓activité racinaire ↓ ↓absorption ↓ ↓croissance ↓
L’amélioration de la réserve hydrique peut donc améliorer indirectement la nutrition.
57. Nutrition et fortes pluies
Une pluie intense peut provoquer :
ruissellement ;
érosion ;
lessivage ;
perte de nitrates ;
perte de particules fines.
Un sol couvert et biologiquement structuré limite généralement certains de ces phénomènes.
58. Le rôle des agrégats
Les agrégats créent une architecture permettant :
circulation de l’air ;
circulation de l’eau ;
stockage ;
habitat biologique.
La fertilité est donc intimement liée à la structure physique du sol.
59. La nutrition dans un sol Omakëya™
L’objectif n’est pas :
« ajouter régulièrement des nutriments ».
L’objectif est plutôt :
construire un système capable de recycler et de mobiliser les nutriments avec des pertes minimales.
Cela implique :
racines vivantes ;
diversité ;
compost ;
paillage ;
rotations ;
légumineuses ;
mycorhizes ;
recyclage des biomasses ;
gestion de l’eau.
60. Le cycle complet de la fertilité
ATMOSPHÈRE ↓ PHOTOSYNTHÈSE ↓ PLANTE ↓ résidus organiques ↓ COMPOST ↓ SOL ↓ MICROBIOLOGIE ↓ MINÉRALISATION ↓ SOLUTION DU SOL ↓ RACINES ↓ PLANTE ↺
Une partie des éléments quitte toutefois le système :
récoltes ;
animaux ;
lessivage ;
érosion ;
volatilisation.
L’enjeu est donc de minimiser les pertes et de fermer les cycles.
61. Bilan des nutriments
Pour un système agricole ou jardinier, on peut établir :Entreˊes−Sorties=Variation du stock
Les entrées peuvent être :
compost ;
fumier ;
engrais ;
fixation biologique ;
dépôts atmosphériques ;
irrigation.
Les sorties :
récoltes ;
exportation de biomasse ;
lessivage ;
érosion ;
volatilisation.
62. Tableau synthétique
Élément
Fonction dominante
Carence typique
Risque d’excès
N
croissance/protéines
jaunissement, croissance faible
végétation excessive, pertes
P
énergie/racines
croissance ralentie
eutrophisation, antagonismes
K
eau/stomates
nécroses marginales
antagonismes
Ca
structure/signaux
tissus jeunes
déséquilibres
Mg
chlorophylle
chlorose internervaire
antagonismes
S
protéines
jaunissement des jeunes feuilles
variable
Fe
enzymes/photosynthèse
chlorose des jeunes feuilles
toxicité selon contexte
Mn
photosynthèse
chloroses
toxicité en sol acide
Zn
enzymes
nanisme
toxicité
Cu
enzymes
dépérissement
toxicité
B
croissance/reproduction
tissus jeunes
toxicité
Mo
métabolisme N
symptômes liés à N
excès rare
Ni
enzymes
troubles spécifiques
toxicité
63. La nutrition végétale ne peut être réduite à la formule NPK.
Une plante correctement nourrie est une plante située dans un système où :
le sol possède une structure fonctionnelle ;
l’eau est disponible ;
les racines peuvent respirer ;
la matière organique est recyclée ;
les microorganismes fonctionnent ;
les mycorhizes peuvent intervenir ;
les éléments minéraux sont disponibles sous les bonnes formes ;
les antagonismes sont maîtrisés ;
les pertes sont limitées.
Dans la vision Omakëya™, la fertilité n’est donc pas un stock d’engrais à maintenir artificiellement.
C’est un cycle biologique à piloter :roche→mineˊraux→sol→microbiote→plantes→biomasse→sol
auquel s’ajoutent les cycles de l’eau, du carbone et de l’azote.
L’objectif ultime n’est pas de rendre le sol « riche » en permanence, mais de créer un sol capable de rendre les éléments disponibles au moment où la plante en a besoin, tout en limitant les pertes et les déséquilibres.
C’est cette différence entre fertiliser un sol et piloter un écosystème nutritif qui constitue l’un des fondements de l’agroclimatologie appliquée aux sols vivants.
LE COMPOST : Biologie, recettes, différents types de compost, lombricompost, suivi, compostage industriel et préparation d’amendements vivants
Le compost est souvent présenté comme une simple transformation des déchets organiques en « terreau ». Cette définition est trop réductrice.
Le compostage est avant tout un processus biologique contrôlé de transformation de matières organiques, réalisé par une succession de communautés microbiennes et animales.
Dans la logique du Tome 7, le compost constitue une interface essentielle entre :
la biomasse ;
le carbone ;
l’azote ;
les microorganismes ;
le sol ;
l’eau ;
les plantes ;
les animaux ;
les activités humaines.
Et surtout, dans une démarche Omakëya™, il n’existe pas nécessairement un seul compost.
Il peut être beaucoup plus pertinent de créer plusieurs filières complémentaires selon :
l’origine des matières ;
leur composition ;
leur vitesse de décomposition ;
leur niveau de risque ;
leur destination finale.
1. Qu’est-ce que le compost ?
Le compost est le produit relativement stabilisé obtenu par la décomposition biologique contrôlée de matières organiques.
Une température qui ne monte jamais peut indiquer :
trop peu de matière facilement dégradable ;
manque d’humidité ;
tas trop petit ;
mauvais équilibre des matières.
9. Le rapport carbone/azote
Le fameux rapport C/N est un paramètre important.
Le carbone constitue principalement :
une source d’énergie ;
une partie des structures organiques.
L’azote est notamment nécessaire à la croissance microbienne.
Un compostage équilibré nécessite donc une combinaison de matières :
Riches en carbone
feuilles sèches ;
paille ;
broyat ;
carton non traité ;
bois fragmenté.
Riches en azote
tontes ;
déchets végétaux verts ;
restes de cuisine ;
fumier ;
certaines déjections animales.
10. Les matières « brunes »
Elles apportent généralement beaucoup de carbone :
feuilles mortes ;
paille ;
broyat ;
copeaux ;
carton brun ;
petits rameaux.
Elles sont souvent relativement sèches.
11. Les matières « vertes »
Elles sont généralement plus riches en azote et en eau :
herbe fraîche ;
feuilles vertes ;
déchets de légumes ;
certains résidus de cuisine ;
jeunes plantes.
12. Le bon compost n’est pas une recette universelle
Il serait faux de dire :
« Il faut exactement X parties de brun et Y parties de vert. »
La composition dépend :
de l’humidité ;
de la granulométrie ;
de la température ;
du type de matières ;
du brassage ;
de la taille du tas.
L’observation reste essentielle.
13. L’humidité
Un compost doit être suffisamment humide pour permettre l’activité microbienne.
Trop sec :
→ activité faible.
Trop humide :
→ manque d’oxygène.
On recherche donc un compromis.
Une méthode empirique consiste à prendre une poignée de matière et vérifier qu’elle est humide sans être détrempée.
14. L’oxygène
Le compostage classique est principalement aérobie.
Les microorganismes ont besoin d’oxygène.
Un manque d’air peut provoquer :
odeurs ;
production de composés réduits ;
ralentissement ;
fermentation indésirable.
Il faut donc maintenir une structure permettant la circulation de l’air.
15. La granulométrie
Une matière très fine :
se décompose rapidement ;
peut se compacter.
Une matière grossière :
se décompose plus lentement ;
améliore souvent l’aération.
Le mélange des granulométries est donc intéressant.
16. Le rôle du broyage
Le broyage augmente la surface disponible pour les microorganismes.
Mais un broyage excessif peut créer une masse compacte.
Il faut rechercher :
une surface biologique importante sans perdre la structure poreuse du tas.
17. Le rôle des microorganismes
Les bactéries interviennent notamment dans :
dégradation des molécules simples ;
respiration ;
transformation de l’azote.
Les champignons sont particulièrement importants pour :
cellulose ;
lignine ;
matières végétales complexes.
Les actinomycètes deviennent notamment visibles dans les phases plus avancées.
18. La faune du compost
Lorsque le compost mûrit, on peut observer :
collemboles ;
acariens ;
larves ;
vers ;
cloportes ;
mille-pattes ;
prédateurs microscopiques.
Le compost devient donc progressivement un véritable réseau trophique.
19. Le rôle des vers
Les vers de terre peuvent participer à la transformation de matières organiques.
Mais tous les vers de terre ne sont pas adaptés au lombricompostage.
Il faut distinguer :
épigés ;
endogés ;
anéciques.
Les espèces épigées sont particulièrement adaptées aux matières organiques de surface.
20. Plusieurs composts plutôt qu’un seul
Dans un système Omakëya™, l’idée de plusieurs composteurs est particulièrement pertinente.
On peut par exemple créer :
Compost A
Déchets végétaux courants.
Compost B
Matières riches en carbone / BRF.
Compost C
Déchets provenant de l’élevage de poules.
Compost D
Matières ne devant pas être accessibles aux poules.
Compost E
Feuilles particulières destinées à une maturation longue.
Cette séparation permet de mieux contrôler :
composition ;
hygiène ;
vitesse ;
destination.
21. Compost des déchets végétaux courants
Il peut recevoir :
épluchures de légumes ;
fanes ;
feuilles ;
tontes mélangées ;
fleurs fanées ;
petits résidus végétaux.
Objectif :
produire rapidement un amendement organique général.
22. Compost associé aux poules
Les poules produisent :
fientes ;
litière ;
plumes ;
restes alimentaires.
La litière peut devenir une matière très intéressante pour le compostage.
Elle est généralement riche en azote.
Elle doit toutefois être compostée correctement avant utilisation lorsqu’elle contient des déjections animales.
23. Compost « non accessible aux poules »
Cette séparation peut être utile pour des matières que l’on souhaite contrôler ou qui ne doivent pas être proposées volontairement aux animaux.
Dans votre logique, on peut y placer par exemple :
coquilles d’œufs ;
certains restes végétaux ;
épluchures de pommes de terre ;
poireaux ;
matières végétales particulières.
Le principe important est :
ne pas confondre alimentation animale et filière de compostage.
24. Les coquilles d’œufs
Les coquilles apportent principalement du calcium sous forme minérale.
Elles se décomposent lentement.
Les broyer augmente leur surface.
Elles peuvent être incorporées dans un compost, mais ne constituent pas une source majeure de carbone ou d’azote.
25. Les épluchures de pommes de terre
Elles sont compostables.
Cependant, elles sont riches en eau et relativement facilement dégradables.
Il est préférable de les mélanger à des matières structurantes :
feuilles sèches ;
broyat ;
paille.
26. Les poireaux et autres déchets de cuisine
Ils peuvent être compostés lorsqu’ils sont intégrés à un mélange équilibré.
Le problème n’est pas nécessairement la matière elle-même, mais :
son humidité ;
sa proportion ;
son accumulation localisée.
Un seau entier de déchets humides peut rapidement créer une zone anaérobie.
27. Le compost de BRF
Le BRF mérite une filière particulière.
Le bois raméal fragmenté est riche en carbone et relativement pauvre en azote.
Il se décompose lentement.
Deux stratégies sont possibles :
BRF directement au sol
Il sert de couverture et se décompose progressivement.
BRF composté
Il est mélangé à des matières plus riches en azote.
28. Pourquoi séparer le BRF ?
Parce que sa cinétique est différente.
Un tas de BRF :
chauffe moins rapidement ;
se décompose lentement ;
peut nécessiter une longue maturation.
Le mélanger systématiquement avec les déchets de cuisine n’est donc pas toujours optimal.
29. Compost de feuilles
Les feuilles peuvent constituer une excellente matière organique.
Mais elles peuvent être gérées séparément.
On peut créer un compost de feuilles, souvent appelé terreau de feuilles lorsqu’il est très mûr.
Il est particulièrement intéressant pour :
améliorer la structure ;
apporter de la matière organique ;
produire un matériau fin.
30. Les feuilles de noyer
Le cas du noyer mérite une approche particulière.
Les feuilles de noyer contiennent notamment des composés comme la juglone, souvent évoquée pour ses effets phytotoxiques.
Cependant, il ne faut pas conclure qu’elles sont systématiquement inutilisables.
La décomposition transforme progressivement les composés organiques.
Une stratégie prudente consiste à :
les composter séparément ;
les laisser mûrir suffisamment ;
éviter de les utiliser fraîches autour de plantes sensibles ;
observer le comportement du compost obtenu.
31. « Humus de désherbage »
L’idée peut être développée comme une filière spécifique :
DÉSHERBAGE ↓tri des plantes ↓maturation contrôlée ↓décomposition ↓matière organique stabilisée ↓retour au sol
Mais il faut éviter de remettre au compost des adventices contenant :
graines mûres ;
organes végétatifs capables de repartir.
Un compost insuffisamment chauffé peut transformer le composteur en producteur de graines d’adventices.
32. Compost et graines
C’est l’une des raisons pour lesquelles la phase thermophile est importante.
Pour une gestion rigoureuse, il faut distinguer :
matière végétative ;
plantes montées en graines ;
rhizomes ;
stolons ;
racines vivantes.
Certaines adventices doivent être traitées avec davantage de précautions.
33. Compostage à chaud
Un compost volumineux et bien équilibré peut atteindre des températures élevées.
Avantages :
décomposition rapide ;
hygiénisation ;
destruction d’une partie des graines.
Mais la température doit être mesurée, pas simplement supposée.
34. Le compostage à froid
Un compostage plus lent peut fonctionner sans forte montée en température.
Il repose davantage sur :
temps ;
diversité biologique ;
décomposition progressive.
Il demande davantage de patience.
Il n’offre pas nécessairement le même niveau d’hygiénisation qu’un compostage thermophile correctement conduit.
35. Le compostage industriel
À grande échelle, le processus peut être fortement contrôlé.
On peut utiliser :
andains ;
tunnels ;
compostage en casiers ;
systèmes aérés ;
retournements mécanisés.
Les paramètres suivis peuvent inclure :
température ;
oxygène ;
humidité ;
masse ;
durée ;
maturation.
36. Compostage industriel et qualité
À l’échelle industrielle, la qualité doit être caractérisée.
On peut analyser :
matière sèche ;
matière organique ;
carbone ;
azote ;
rapport C/N ;
pH ;
conductivité ;
contaminants ;
stabilité ;
maturité.
Les exigences réglementaires dépendent du pays et du statut du produit.
37. Le lombricompostage
Le lombricompostage utilise des vers adaptés à la vie dans la matière organique en décomposition.
Il est particulièrement intéressant :
en appartement ;
sur balcon ;
dans une petite maison ;
pour les petits flux de déchets alimentaires.
38. Le lombricomposteur
Un système simple peut comporter :
COUVERCLE──────────────matières fraîches──────────────lombricompost──────────────matière plus mûre──────────────récupération éventuelle──────────────liquide
Mais le liquide récupéré ne doit pas automatiquement être considéré comme un « engrais miracle ».
39. Les vers adaptés
Les lombricomposteurs utilisent généralement des vers épigés, notamment des espèces adaptées aux matières organiques riches.
Ils ne sont pas les mêmes que les grands vers anéciques qui creusent profondément le sol.
40. Le lombricompost
Le lombricompost est un matériau biologiquement transformé par les vers et les microorganismes associés.
Il peut être riche en :
matière organique ;
microorganismes ;
éléments minéraux.
Il doit néanmoins être utilisé avec discernement selon sa maturité.
41. Les « thés de compost »
Le terme « thé de compost » recouvre plusieurs pratiques très différentes.
Il faut distinguer :
Extrait de compost
On met du compost dans l’eau et on extrait certaines substances.
Thé de compost aéré
On cherche à maintenir une population microbienne active dans l’eau avec éventuellement une aération.
Jus de compost
Liquide provenant de l’écoulement du compost.
Ces produits ne sont pas équivalents.
42. Prudence avec les thés de compost
Il existe un enthousiasme important autour de leur utilisation.
Mais les résultats agronomiques sont variables et leur qualité microbiologique peut être difficile à contrôler.
Il ne faut surtout pas considérer un liquide issu d’un compost contenant des déjections animales comme automatiquement sûr pour pulvérisation sur des cultures alimentaires.
43. Compost et pathogènes
Les matières contenant des déjections animales nécessitent une gestion particulièrement rigoureuse.
Le compostage thermophile correctement conduit peut réduire certaines populations de pathogènes.
Mais :compostage=steˊrilisation.
Le compost n’est pas un procédé permettant de rendre absolument tout matériau biologique exempt de microorganismes.
44. Compost et métaux lourds
Les contaminants peuvent provenir :
du sol ;
des déchets ;
des boues ;
de certaines cendres ;
de matériaux contaminés.
Un compost destiné à l’agriculture doit donc avoir une origine maîtrisée.
45. Compost et carbone
Le compostage entraîne une perte importante de carbone sous forme de CO₂.
Cela peut sembler paradoxal.
On peut schématiser :
BIOMASSE100 unités de C ↓COMPOSTAGE ↓CO₂ + compost stabilisé
Une partie importante du carbone retourne à l’atmosphère.
Le compost n’est donc pas simplement un moyen de « séquestrer tout le carbone ».
46. Pourquoi composter malgré cela ?
Parce que le compostage permet :
de stabiliser une fraction de la matière organique ;
de produire un amendement ;
de restituer des nutriments ;
de soutenir la structure biologique du sol ;
de fermer des cycles locaux.
Le bénéfice doit donc être considéré globalement.
47. Compost et sol vivant
Le compost fournit une partie du carburant du système biologique.
Il peut soutenir :
bactéries ;
champignons ;
faune du sol ;
agrégation ;
formation de matière organique.
Mais il ne remplace pas la production de carbone in situ par les plantes vivantes.
C’est une distinction fondamentale.
48. Racines vivantes vs compost
Un sol vivant doit idéalement recevoir du carbone par deux voies :
Carbone externe
Compost, BRF, résidus.
Carbone interne
Photosynthèse → racines → exsudats.
ATMOSPHÈRE ↓ PHOTOSYNTHÈSE ↓ PLANTES ↓ RACINES ↓ exsudats / matière morte ↓ MICROBIOTE ↓ SOL
Le deuxième flux est fondamental dans un système régénératif.
49. Compost et hydrologie
Le compost peut contribuer indirectement à :
améliorer l’agrégation ;
augmenter la matière organique ;
favoriser la structure ;
améliorer l’infiltration dans certains sols ;
augmenter certaines capacités de rétention d’eau.
Mais là encore :
le compost ne remplace pas les racines et les biopores.
50. Le système multi-compost Omakëya™
Une architecture particulièrement intéressante pourrait être :
BIOMASSE │ ┌─────────────────┼──────────────────┐ ↓ ↓ ↓ CUISINE POULAILLER JARDIN ↓ ↓ ↓ COMPOST A COMPOST B COMPOST C déchets verts fientes+litière feuilles/tontes │ │ │ └─────────────────┼──────────────────┘ ↓ MATURATION ↓ COMPOSTS DISTINCTS ↓ ┌────────────┼─────────────┐ ↓ ↓ ↓ SOL VERGER POTAGER
À côté :
BRF → tas dédié → maturation lente
et :
FEUILLES → compost de feuilles → amendement
51. Un composteur « à trois cases »
Pour un jardin familial, une solution simple consiste à avoir trois compartiments :
Case 1 — alimentation
On apporte continuellement les matières fraîches.
Case 2 — maturation
On ne l’alimente plus.
Case 3 — compost mûr
On prélève progressivement.
Cela crée une rotation :1→2→3→1
52. Un système encore plus complet
Pour une propriété Omakëya™, on pourrait avoir :
Filière
Matières
Vitesse
Destination
C1
Cuisine + végétaux
Rapide
Potager
C2
Fientes + litière
Moyenne
Verger / sol
C3
BRF
Lente
Paillage
C4
Feuilles
Très lente
Sol forestier
C5
Désherbage
Variable
Compost spécifique
C6
Lombricompost
Rapide
Semis / pots
Cette architecture permet de piloter la matière organique plutôt que de simplement la jeter dans un tas unique.
53. Le compost comme outil de gestion du carbone
Pour chaque composteur, on peut suivre :
masse entrante ;
masse sortante ;
humidité ;
température ;
durée ;
carbone estimé ;
azote estimé ;
destination.
On transforme alors le compostage en flux mesurable.
54. Tableau de suivi
Paramètre
Mesure
Fréquence
Température
°C
régulière
Humidité
% ou estimation
hebdomadaire
Masse entrante
kg
à chaque apport
Odeur
qualitative
régulière
Oxygène/aération
observation
régulière
pH
mesure
ponctuelle
C/N
analyse
ponctuelle
Maturité
observation/test
fin de cycle
55. Les indicateurs d’un compost sain
On recherche généralement :
odeur de terre ;
température redescendue ;
structure homogène ;
disparition progressive des matières initiales ;
absence de putréfaction ;
humidité correcte ;
présence d’une biodiversité adaptée.
56. Les problèmes classiques
Mauvaise odeur
Probable manque d’oxygène ou excès d’humidité.
Compost sec
Activité microbienne insuffisante.
Compost froid
Tas trop petit ou manque de matières facilement dégradables.
Tas détrempé
Structure insuffisante.
Présence massive de mouches
Excès de déchets alimentaires accessibles en surface.
Décomposition très lente
Matières trop ligneuses ou manque d’humidité.
57. Le compostage des feuilles
Un compost de feuilles peut être particulièrement intéressant pour Omakëya™.
On peut :
collecter les feuilles ;
les broyer éventuellement ;
les humidifier ;
les entasser ;
laisser mûrir ;
surveiller ;
utiliser après transformation.
Le résultat peut être très différent d’un compost de cuisine.
58. Le compostage du BRF
Pour le BRF, il est possible de choisir :
Filière courte
BRF → paillage → sol.
Filière longue
BRF → compostage → amendement organique.
La première conserve davantage la structure ligneuse dans le sol.
La seconde accélère sa transformation.
59. Le compost et les arbres
Pour les arbres, il est préférable de raisonner en termes de zone racinaire.
Le compost peut être apporté :
en surface ;
sous paillage ;
dans la zone d’exploration racinaire.
Il faut éviter de créer systématiquement une poche de matière organique concentrée directement contre le tronc.
60. Le compost et le potager
Le compost mûr peut être utilisé comme amendement dans le potager.
Il peut contribuer à :
la structure ;
la matière organique ;
la disponibilité progressive de certains éléments.
Mais il ne remplace pas :
rotation ;
couverture ;
racines vivantes ;
diversité ;
gestion de l’eau.
61. Compost et semis
Un compost insuffisamment mûr peut être problématique pour les jeunes plants.
Il peut présenter :
activité microbienne intense ;
sels solubles ;
composés phytotoxiques ;
échauffement résiduel.
Pour les semis, il faut donc privilégier des matériaux mûrs et adaptés.
62. Vers une « banque de matière organique »
Une idée forte pour Omakëya™ consiste à considérer les différents composts comme une banque de matière organique.
Chaque filière possède :
un âge ;
une composition ;
une qualité ;
une fonction.
On choisit ensuite le matériau adapté au besoin.
63. Une logique d’ingénierie
Au lieu de :
« J’ai des déchets, je les mets au compost. »
on raisonne :
« J’ai un flux de biomasse présentant telles caractéristiques. Quelle transformation biologique ou physique permet de produire le matériau le plus utile pour mon système ? »
C’est une véritable logique de valorisation en cascade.
64. La cascade Omakëya™
On peut imaginer :
BIOMASSE │ ├── alimentation animale │ ├── paillage │ ├── BRF │ ├── compost │ ├── lombricompost │ ├── biochar │ └── retour direct au sol
Le meilleur choix dépend de la nature de la biomasse.
65. Le principe « le déchet n’existe pas »
Dans un écosystème naturel, la matière morte devient une ressource pour un autre organisme.
L’objectif Omakëya™ est de reproduire cette logique :deˊchet d’un compartiment=ressource d’un autre compartiment
avec toutefois une exigence essentielle :
ne pas recycler un contaminant simplement parce qu’il est organique.
66. Vers une autonomie organique
Un jardin suffisamment diversifié peut produire lui-même une partie importante de ses amendements :
feuilles ;
tontes ;
tailles ;
herbes ;
résidus du potager ;
bois ;
litières.
Il devient alors progressivement moins dépendant des intrants extérieurs.
67. L’objectif ultime
Le système idéal n’est pas nécessairement celui qui produit le plus de compost.
C’est celui qui minimise les pertes de matière et maximise les cycles biologiques :photosyntheˋse→biomasse→usage→reˊsidus→transformation→sol→plantes
68. Le compost comme organe du jardin
Dans le modèle Omakëya™, le composteur ne doit plus être considéré comme une simple poubelle améliorée.
Il devient une petite installation biologique de traitement et de transformation de la biomasse.
Et dans un système suffisamment élaboré, il n’y a plus nécessairement « le compost », mais plusieurs filières complémentaires :
compost végétal ;
compost de cuisine ;
compost issu des poules ;
compost de désherbage ;
compost de feuilles ;
maturation du BRF ;
lombricompost ;
éventuellement biochar associé à la matière organique.
Cette séparation permet de mieux contrôler :
le carbone, l’azote, l’eau, la température, la biologie, les risques sanitaires et la destination finale.
Le compost devient alors l’un des mécanismes fondamentaux permettant de transformer un jardin en écosystème circulaire, capable de produire non seulement des végétaux, mais aussi une partie des ressources nécessaires à sa propre fertilité.
LE BIOCHAR : Fabrication, pyrolyse, propriétés, applications, bénéfices, limites et intégration dans les sols vivants
Le biochar occupe une place particulière dans l’ingénierie des sols vivants. Il est souvent présenté comme une solution permettant simultanément de stocker du carbone, améliorer les sols, retenir l’eau et réduire les émissions.
Cette présentation mérite cependant d’être fortement nuancée.
Le biochar n’est pas un engrais universel, ni un substitut au compost, ni une solution automatique à la dégradation d’un sol. C’est avant tout un matériau carboné produit par conversion thermochimique de biomasse dans des conditions limitées en oxygène, dont les propriétés dépendent très fortement de sa matière première et de son procédé de fabrication.
1. Qu’est-ce que le biochar ?
Le biochar est un matériau carboné obtenu par conversion thermochimique d’une biomasse, généralement dans une atmosphère pauvre en oxygène.
Les matières premières peuvent être :
bois ;
résidus forestiers ;
résidus agricoles ;
coques ;
noyaux ;
certains sous-produits organiques propres.
Le produit final est riche en carbone relativement résistant à la décomposition.
On peut résumer :
BIOMASSE │ │ chauffage avec peu d'O₂ ↓PYROLYSE │ ├────────→ BIOCHAR │ ├────────→ GAZ │ └────────→ BIOHUILE / CONDENSATS
Le biochar est donc un produit de transformation de la biomasse, pas simplement du bois brûlé.
2. Biochar, charbon de bois et charbon fossile
Ces matériaux ne doivent pas être confondus.
Matériau
Origine
Fonction principale
Biochar
Biomasse récente
Sols, carbone, environnement
Charbon de bois
Biomasse
Combustible
Charbon fossile
Matière organique fossile
Combustible
Charbon actif
Matériau carboné activé
Adsorption
La différence entre biochar et charbon de bois tient notamment à l’intention d’usage et aux caractéristiques du produit.
Un charbon de bois destiné à la cuisson n’est pas automatiquement un biochar agronomique adapté à un sol.
3. La pyrolyse
La pyrolyse est une décomposition thermochimique de la biomasse en l’absence ou avec une très faible disponibilité d’oxygène.
Elle transforme les constituants de la biomasse :
cellulose ;
hémicellulose ;
lignine ;
extractibles ;
minéraux.
La température et la durée de traitement influencent fortement le produit obtenu.
4. Les grandes familles de pyrolyse
On distingue notamment :
Pyrolyse lente
Elle favorise généralement une production importante de fraction solide.
Pyrolyse rapide
Elle vise davantage les produits liquides.
Gazéification
Elle pousse plus loin la conversion thermochimique et produit davantage de gaz.
Dans une approche agronomique, la pyrolyse lente est particulièrement intéressante lorsque l’objectif est de produire une fraction carbonée solide.
5. La température de pyrolyse
La température influence fortement les propriétés du biochar.
À titre général :
Températures relativement faibles
Biochar souvent plus riche en composés volatils et en matière organique encore réactive.
Températures plus élevées
Biochar généralement plus aromatique, plus carbonisé et souvent plus stable.
Mais il ne faut pas conclure :
« plus chaud = toujours meilleur ».
Le choix dépend de l’objectif.
6. La matière première
Deux biochars produits à partir de biomasses différentes peuvent avoir des propriétés très différentes.
Par exemple :
bois ;
paille ;
coques ;
fumier ;
résidus végétaux.
Ils peuvent différer fortement en :
pH ;
cendres ;
carbone ;
surface spécifique ;
porosité ;
nutriments ;
stabilité.
7. La structure du biochar
Le biochar possède généralement une structure poreuse.
On peut distinguer :
macropores ;
mésopores ;
micropores.
Cette structure provient en partie de la structure initiale de la biomasse et de sa transformation thermique.
Elle peut donner au matériau :
une grande surface spécifique ;
une capacité d’adsorption ;
des habitats potentiels pour certains microorganismes.
8. Le biochar comme habitat microbien
Les pores du biochar peuvent constituer des microhabitats.
Après incorporation au sol, ils peuvent être colonisés par :
bactéries ;
champignons ;
autres microorganismes.
Mais il faut distinguer :
possibilité d’habitat
et
augmentation systématique de la biodiversité.
L’effet dépend du biochar et du sol.
9. Le biochar et l’eau
Le biochar peut modifier certaines propriétés hydriques.
Selon sa structure et son dosage, il peut influencer :
rétention d’eau ;
conductivité hydraulique ;
porosité ;
distribution des pores.
Mais l’effet dépend fortement de la texture du sol.
Un biochar ajouté à :
un sol sableux ;
ne produira pas nécessairement le même résultat que dans :
un sol argileux.
10. Le biochar et la réserve utile
L’objectif agronomique n’est pas simplement d’augmenter la quantité totale d’eau retenue.
Il faut chercher à augmenter l’eau accessible aux plantes.
On peut raisonner avec : RU=θCC−θPF
pour une épaisseur de sol donnée.
Le biochar peut modifier ces paramètres, mais l’effet est variable et parfois faible.
11. Le biochar et l’infiltration
Le biochar peut modifier :
structure ;
porosité ;
hydrophobicité éventuelle ;
circulation de l’eau.
Mais il ne remplace pas les mécanismes fondamentaux d’un sol vivant :
agrégation ;
racines ;
galeries de lombrics ;
macropores biologiques.
Dans une stratégie Omakëya™, il doit donc être considéré comme un complément, jamais comme le cœur de l’hydrologie du sol.
12. Le biochar et la fertilité
Le biochar peut influencer :
pH ;
CEC ;
disponibilité de certains éléments ;
adsorption de nutriments.
Mais le biochar n’est généralement pas riche en nutriments immédiatement disponibles au même titre qu’un engrais.
Il faut donc distinguer : amendement carboneˊ
de : fertilisant.
13. Le biochar et la CEC
Certains biochars peuvent présenter une capacité d’échange cationique importante ou développer cette propriété après vieillissement dans le sol.
Ils peuvent alors contribuer à retenir certains cations.
L’effet dépend notamment :
de la température de pyrolyse ;
de la matière première ;
de l’oxydation de surface ;
du vieillissement.
14. Le biochar et le pH
De nombreux biochars issus de certaines biomasses possèdent un caractère alcalin.
Ils peuvent donc augmenter le pH d’un sol acide.
Cela peut être intéressant dans certains cas.
Mais cela peut être indésirable dans d’autres.
Il faut donc :
mesurer le pH du sol avant application.
15. Le biochar et les nutriments
Certains biochars contiennent :
potassium ;
calcium ;
magnésium ;
phosphore ;
autres éléments minéraux.
La quantité dépend fortement de la biomasse utilisée.
Un biochar issu d’une biomasse très riche en cendres n’aura pas les mêmes propriétés qu’un biochar de bois propre.
16. Le biochar et l’azote
Le biochar peut modifier la dynamique de l’azote.
Il peut :
adsorber certains composés ;
modifier l’activité microbienne ;
influencer les pertes de nitrates ;
modifier certaines émissions gazeuses.
Mais les effets sont variables.
Il ne faut donc pas utiliser le biochar comme substitut automatique à une gestion raisonnée de l’azote.
17. Le biochar « chargé »
Une pratique courante consiste à charger ou préconditionner le biochar avant son incorporation.
Par exemple avec :
compost ;
compost mûr ;
digestat correctement contrôlé ;
solution nutritive adaptée.
L’objectif est d’éviter d’introduire dans le sol un matériau très pauvre en azote et fortement adsorbant.
Le principe peut être résumé :
BIOCHAR ↓préconditionnement ↓colonisation biologique +adsorption de nutriments ↓BIOCHAR INTÉGRÉ AU SOL
18. Biochar et compost
L’association biochar + compost est particulièrement intéressante.
Le compost apporte :
matière organique biologiquement active ;
nutriments ;
microorganismes.
Le biochar apporte :
structure carbonée ;
porosité ;
surface d’adsorption ;
carbone relativement stable.
On obtient potentiellement une complémentarité : BIOCHAR+COMPOST
plutôt que de considérer le biochar seul comme une solution complète.
19. Le biochar et les mycorhizes
Le biochar peut modifier l’environnement de la rhizosphère.
Dans certaines conditions, cela peut favoriser certaines interactions avec les mycorhizes.
Mais l’effet dépend :
de l’espèce végétale ;
du type de mycorhize ;
du biochar ;
du sol ;
du climat ;
du dosage.
Il faut donc rester prudent avec les affirmations générales.
20. Le biochar comme stockage du carbone
C’est l’une de ses propriétés les plus intéressantes.
Une partie du carbone de la biomasse est transformée en structures carbonées relativement résistantes.
Au lieu de :
BIOMASSE ↓décomposition ↓CO₂
une partie peut suivre :
BIOMASSE ↓PYROLYSE ↓BIOCHAR ↓SOL ↓CARBONE PLUS STABLE
Cela peut augmenter la durée de résidence d’une fraction du carbone.
21. Mais le carbone n’est pas « éternel »
Il est scientifiquement incorrect d’affirmer que le biochar stocke le carbone « pour toujours ».
Sa stabilité dépend :
de sa composition ;
de sa température de production ;
du sol ;
du climat ;
de la taille des particules ;
de son environnement.
Le bon concept est donc :
augmentation potentielle de la durée de résidence du carbone.
22. Le rendement carbone
Lors de la pyrolyse, toute la biomasse ne devient pas biochar.
Une partie du carbone se retrouve dans :
gaz ;
biohuile ;
condensats ;
pertes thermiques.
Il faut donc établir un bilan : Cbiomasse=Cbiochar+Cgaz+Cliquides+Cpertes
23. Le bilan carbone complet
Le biochar ne doit pas être évalué uniquement à la sortie du réacteur.
Il faut prendre en compte :
récolte de la biomasse ;
transport ;
séchage ;
énergie de pyrolyse ;
traitement ;
transport vers le champ ;
application ;
émissions éventuelles.
Ainsi : Bilan net=stockage−eˊmissions chaı^ne
24. Le problème de la biomasse
C’est une question centrale.
Si la biomasse utilisée aurait naturellement :
nourri le sol ;
protégé le sol ;
alimenté une haie ;
constitué du bois mort ;
la pyrolyser peut déplacer le problème.
Le biochar est particulièrement intéressant lorsque la biomasse utilisée est un résidu approprié, sans créer de concurrence écologique ou alimentaire.
25. Ne pas fabriquer du biochar à partir d’une forêt vivante
Une mauvaise stratégie serait :
forêt mature ↓abattage ↓pyrolyse ↓biochar
Cela peut détruire un stock de carbone existant et un écosystème complexe.
Une stratégie plus cohérente consiste à valoriser certains flux de biomasse :
résidus de taille ;
sous-produits propres ;
biomasse excédentaire ;
déchets ligneux appropriés.
26. Fabrication à petite échelle
Il existe des systèmes simples de pyrolyse.
Mais une installation artisanale doit maîtriser :
température ;
apport d’air ;
fumées ;
condensats ;
sécurité incendie ;
qualité du produit.
Un feu incomplet peut produire beaucoup de fumées et des composés indésirables.
Le biochar n’est donc pas simplement :
« du bois brûlé sans oxygène ».
27. Pyrolyse domestique : prudence
La fabrication artisanale présente des risques :
incendie ;
brûlures ;
intoxication au monoxyde de carbone ;
fumées ;
hydrocarbures aromatiques polycycliques ;
composés organiques volatils.
Elle doit être réalisée uniquement avec un dispositif conçu et exploité pour cela, dans un environnement approprié.
28. Qualité du biochar
Un biochar destiné au sol doit être caractérisé.
On peut notamment rechercher :
carbone total ;
carbone organique ;
humidité ;
cendres ;
pH ;
conductivité électrique ;
nutriments ;
éléments traces métalliques ;
contaminants organiques ;
stabilité du carbone.
29. Les contaminants
Un biochar mal fabriqué peut contenir des composés indésirables.
La question est particulièrement importante lorsque la biomasse contient :
bois traité ;
peintures ;
colles ;
déchets industriels ;
plastiques ;
matériaux contaminés.
Ces matières ne doivent pas être considérées comme des matières premières agronomiques acceptables.
30. Les HAP
Les hydrocarbures aromatiques polycycliques, ou HAP, constituent une préoccupation importante dans certains biochars.
Ils peuvent être générés lors de transformations thermiques incomplètes.
La qualité du procédé et du produit doit donc être contrôlée.
31. Les métaux
Selon la matière première, le biochar peut concentrer certains éléments minéraux.
Cela concerne notamment :
cuivre ;
zinc ;
plomb ;
cadmium ;
nickel ;
chrome.
La biomasse doit donc être correctement caractérisée.
32. Le biochar et la salinité
Certains biochars peuvent présenter une conductivité électrique relativement élevée en raison de leur teneur en sels minéraux.
Cela peut être problématique :
pour les semis ;
dans les substrats ;
dans les sols déjà salins.
Un test de conductivité est donc pertinent avant application.
33. Le biochar et l’hydrophobicité
Certains biochars fraîchement produits peuvent présenter une hydrophobicité.
Cela peut modifier :
infiltration ;
mouillage ;
distribution de l’eau.
Le vieillissement et le préconditionnement peuvent modifier ces propriétés.
34. Le dosage
Plus de biochar ne signifie pas nécessairement :
meilleur sol.
Des doses élevées peuvent modifier fortement :
pH ;
salinité ;
disponibilité des nutriments ;
densité apparente ;
hydrologie.
Le dosage doit être adapté au sol et au biochar.
35. Applications agricoles
Le biochar peut être utilisé dans :
grandes cultures ;
maraîchage ;
arboriculture ;
agroforesterie ;
horticulture.
Mais il doit être considéré comme un amendement spécifique, pas comme une pratique obligatoire.
36. Applications dans le potager
Dans un potager, le biochar peut être intégré à une stratégie combinant :
compost ;
paillage ;
couverture permanente ;
rotations ;
diversité végétale ;
réduction du travail du sol.
L’objectif est de construire un système cohérent.
37. Applications dans les vergers
Dans un verger, on peut envisager le biochar dans la zone racinaire, notamment en association avec de la matière organique mûre.
Mais il faut tenir compte :
du pH ;
de la texture ;
de la disponibilité en eau ;
de l’âge des arbres ;
du système racinaire.
38. Applications en agroforesterie
Le biochar peut être intégré à des systèmes combinant :
arbres ;
cultures ;
couverts ;
haies.
Son intérêt doit alors être évalué à l’échelle du système plutôt que comme produit isolé.
39. Applications dans les substrats
Le biochar peut également être utilisé dans certains substrats horticoles.
Il peut modifier :
porosité ;
rétention d’eau ;
adsorption ;
pH.
Mais les formulations doivent être testées : un biochar alcalin et salin n’est pas nécessairement adapté à toutes les plantes.
40. Applications environnementales
Au-delà de l’agriculture, le biochar peut avoir des applications dans :
traitement de certains effluents ;
filtration ;
adsorption ;
restauration de sols ;
gestion de certains polluants.
Ces usages reposent notamment sur sa surface spécifique et ses propriétés d’adsorption.
41. Biochar et pollution
Certains biochars peuvent adsorber des contaminants.
Cela peut être intéressant pour :
certains métaux ;
certains composés organiques ;
certains nutriments.
Mais : adsorption=destruction.
Un polluant simplement immobilisé doit continuer à être considéré dans le bilan environnemental.
42. Biochar et hydrologie régénérative
Dans le cadre du Tome 7, le biochar peut être intégré dans une chaîne plus large :
Le biochar vient éventuellement renforcer certaines fonctions.
43. Comparaison avec le compost
Caractéristique
Compost
Biochar
Carbone facilement dégradable
Important
Faible
Carbone stable
Variable
Généralement important
Nutriments
Généralement plus importants
Variables
Activité biologique directe
Élevée
Faible au départ
Structure poreuse
Variable
Souvent importante
pH
Variable
Souvent alcalin
Fonction principale
Matière organique + fertilité
Carbone + propriétés physiques/chimiques
Effet rapide
Souvent oui
Variable
Durée de résidence du carbone
Variable
Potentiellement longue
L’association des deux peut être plus intéressante que l’emploi isolé de l’un ou de l’autre.
44. Comparaison avec le BRF
Le BRF est une biomasse ligneuse non pyrolysée.
Il apporte :
carbone ;
énergie biologique ;
substrat pour les décomposeurs ;
couverture.
Le biochar apporte principalement :
carbone plus stable ;
porosité ;
surface d’adsorption.
Ils ne sont donc pas interchangeables.
45. Biochar et humus
Le biochar ne doit pas être assimilé à de l’humus.
Il peut cependant interagir avec :
matière organique ;
microorganismes ;
minéraux ;
racines.
Il peut donc participer à l’environnement dans lequel la matière organique du sol se transforme et se stabilise.
46. Biochar et sol vivant
Un bon système ne consiste pas à remplacer la matière organique par du biochar.
Le schéma correct est plutôt :
RACINES VIVANTES +LITIÈRE +COMPOST +BIOCHAR éventuel ↓MICROORGANISMES ↓STRUCTURE DU SOL ↓EAU + AIR + NUTRIMENTS
47. Les bénéfices potentiels
Selon le contexte, le biochar peut contribuer à :
augmenter une fraction du carbone stable ;
modifier la rétention d’eau ;
améliorer certaines propriétés physiques ;
augmenter la CEC ;
tamponner certains sols acides ;
fournir des surfaces de colonisation ;
réduire certaines pertes de nutriments ;
valoriser certains résidus de biomasse.
Mais ces bénéfices ne sont ni universels ni garantis.
48. Les limites
Les principales limites sont :
Variabilité
Deux biochars peuvent être très différents.
Coût
Production et transport peuvent être importants.
Qualité
Les contaminants doivent être contrôlés.
pH
Un biochar alcalin peut être inadapté à certains sols.
Salinité
Certains produits sont riches en sels.
Azote
Une gestion inadéquate peut perturber temporairement la disponibilité de certains nutriments.
Biomasse
La ressource doit être réellement disponible sans dégrader l’écosystème.
Effets hydriques
Ils sont très dépendants du sol.
49. Le risque de « solution miracle »
Le biochar est particulièrement intéressant lorsqu’il est intégré à une stratégie complète.
Il devient beaucoup moins pertinent si l’on cherche à résoudre avec lui :
compaction ;
érosion ;
absence de racines ;
manque d’eau ;
pauvreté biologique ;
mauvaise structure.
Dans un sol fortement dégradé, restaurer la structure et remettre des racines vivantes peut être beaucoup plus déterminant que d’ajouter un matériau carboné.
50. Le protocole Omakëya™ avant application
Avant d’utiliser du biochar, réaliser :
Diagnostic du sol
texture ;
pH ;
CEC ;
matière organique ;
carbone organique ;
densité apparente ;
salinité ;
structure ;
infiltration.
Analyse du biochar
origine ;
procédé ;
température ;
carbone ;
cendres ;
pH ;
conductivité ;
contaminants.
Test
Tester d’abord sur une petite zone.
Suivi
Mesurer :
croissance ;
humidité ;
pH ;
conductivité ;
production ;
activité biologique.
51. Le biochar comme outil d’ingénierie
Dans la méthode Omakëya™, le biochar peut être considéré comme un matériau fonctionnel.
Il devient comparable à d’autres outils :
compost ;
BRF ;
paillage ;
haies ;
racines ;
mares ;
noues ;
ouvrages hydrauliques.
La question devient alors :
Quelle fonction cherche-t-on à améliorer, dans quel sol, avec quel matériau, à quelle dose et sur quelle durée ?
C’est cette approche qui permet de sortir de la logique du produit miracle.
52. Matrice de décision
Problème
Biochar potentiellement intéressant ?
Priorité
Sol très pauvre en MO
Oui, mais avec matière organique
Moyenne
Sol compacté
Peu directement
Structure/racines d’abord
Sol acide
Potentiellement
Analyse pH préalable
Sol salin
Prudence
Analyse indispensable
Sol sableux
Potentiellement intéressant
Test nécessaire
Sol argileux
Effets variables
Test nécessaire
Stockage carbone
Oui
Intérêt potentiel élevé
Manque d’azote
Non comme solution principale
Fertilité à traiter
Érosion
Indirectement
Couverture prioritaire
Manque d’eau
Potentiellement
Hydrologie globale prioritaire
53. Vers un bilan carbone du biochar
Un projet sérieux doit calculer : Cbiomasse→Cbiochar→Csol
mais aussi : Ereˊcolte+Eseˊchage+Epyrolyse+Etransport+Eapplication
Le bénéfice climatique réel correspond au bilan entre ces flux.
54. Le biochar dans le temps
Après son incorporation, le biochar n’est pas figé.
Il peut subir :
oxydation de surface ;
colonisation microbienne ;
adsorption de molécules organiques ;
association avec des minéraux ;
fragmentation ;
déplacement dans le profil.
Son comportement évolue donc avec le temps.
55. Le modèle conceptuel à 100 ans
On peut imaginer :
ANNÉE 0Biochar frais ↓ANNÉES 1–5colonisation + adsorption ↓ANNÉES 5–20vieillissement + intégration ↓ANNÉES 20–100stabilisation progressive ↓CARBONE À LONGUE DURÉE DE RÉSIDENCE
Les vitesses réelles sont très variables et doivent être étudiées expérimentalement.
56. Le principe fondamental
Le biochar peut être extrêmement intéressant lorsqu’il permet de transformer un flux de biomasse approprié en une fraction de carbone ayant une durée de résidence plus longue.
Mais il ne faut jamais oublier : un sol vivant se construit d’abord avec du vivant
Le biochar ne remplace ni :
les racines ;
les champignons ;
les bactéries ;
les vers de terre ;
la matière organique fraîche ;
l’eau ;
la couverture du sol.
57. Le biochar est donc un outil d’ingénierie écologique, pas une recette universelle.
Son intérêt maximal apparaît lorsqu’il est intégré dans un système où : biomasse reˊsiduelle→pyrolyse maıˆtriseˊe→biochar caracteˊriseˊ→preˊconditionnement→sol vivant
et où son impact est ensuite mesuré.
Dans la logique du Tome 7, le biochar trouve sa place à l’intersection de trois grands cycles : Carbone↔Eau↔Fertiliteˊ
Son véritable intérêt ne réside donc pas seulement dans le carbone qu’il contient, mais dans sa capacité potentielle à devenir un élément durable d’un système sol–eau–plante–microbiote correctement conçu et piloté.
Une partie du carbone est exportée avec la récolte.
Une autre partie retourne au sol.
6. Les résidus agricoles
Les résidus peuvent comprendre :
pailles ;
feuilles ;
racines ;
chaumes ;
tiges ;
résidus de taille.
Leur devenir influence directement le bilan carbone.
Les restituer au sol augmente les entrées de carbone, mais leur décomposition entraîne également des émissions de CO₂.
7. Les cultures intermédiaires
Les couverts végétaux permettent de maintenir une activité photosynthétique entre deux cultures principales.
Ils peuvent contribuer à :
produire de la biomasse ;
alimenter le sol en carbone ;
protéger contre l’érosion ;
améliorer la couverture ;
soutenir la vie biologique.
Ils doivent toutefois être évalués selon le bilan complet du système, notamment leur consommation d’eau.
8. L’agriculture sans sol nu
Un principe central de l’agroclimatologie peut être formulé ainsi :
plus longtemps le rayonnement solaire rencontre une végétation active plutôt qu’un sol nu, plus le système possède potentiellement une capacité de production primaire.
Mais cette production doit être mise en relation avec :
eau disponible ;
fertilité ;
température ;
biodiversité ;
besoins des cultures.
9. Agriculture et travail du sol
Le travail du sol influence :
structure ;
agrégation ;
respiration ;
exposition de la matière organique ;
érosion.
La réduction du travail du sol peut favoriser la conservation du carbone dans certains systèmes, mais les effets varient fortement selon :
climat ;
type de sol ;
historique ;
rotation ;
profondeur de travail ;
gestion des résidus.
Il faut donc éviter les affirmations universelles du type :
« zéro labour = toujours plus de carbone ».
10. Les prairies
Les prairies possèdent une caractéristique remarquable :
une grande proportion de leur biomasse est souterraine.
Elles peuvent donc investir fortement dans :
racines ;
renouvellement racinaire ;
exsudats ;
matière organique du sol.
Le carbone peut être réparti entre :
herbacées ;
racines ;
sol ;
litière.
11. Prairie permanente
Une prairie permanente peut maintenir un flux régulier de carbone vers le sol.
Son bilan dépend notamment :
de la productivité ;
de la fertilisation ;
du pâturage ;
de la pluviométrie ;
de la température ;
du type de sol ;
de la profondeur d’enracinement.
12. Pâturage
Le pâturage influence le cycle du carbone par :
consommation de biomasse ;
retour des déjections ;
piétinement ;
stimulation ou réduction de la croissance ;
modification de la composition floristique.
Le résultat dépend fortement de la pression de pâturage et de sa répartition dans le temps et l’espace.
13. Les forêts
Une forêt possède généralement plusieurs compartiments importants :
FORÊT │ ┌───────────────┼───────────────┐ ↓ ↓ ↓ feuillage bois racines ↓ ↓ ↓ litière bois mort sol forestier └───────────────┼───────────────┘ ↓ CARBONE TOTAL
Le carbone forestier ne doit donc jamais être réduit au seul tronc des arbres.
14. Le bois vivant
Le bois constitue un stock relativement important dans les arbres matures.
Le carbone est réparti entre :
tronc ;
branches ;
rameaux ;
écorce ;
racines.
Le stock augmente généralement avec la biomasse de l’arbre.
15. Le carbone racinaire forestier
Les racines constituent un compartiment souvent sous-estimé.
Il comprend :
grosses racines ;
racines fines ;
renouvellement racinaire ;
exsudats.
Les racines fines ont notamment des taux de renouvellement très différents des troncs.
16. La litière forestière
La chute annuelle de feuilles et de petits fragments végétaux constitue un flux important.
Une partie est rapidement :
décomposée ;
respirée ;
incorporée au sol.
Une autre partie contribue à des compartiments plus durables.
17. Le bois mort
Le bois mort constitue un réservoir de carbone particulièrement intéressant.
Il comprend :
arbres morts sur pied ;
troncs au sol ;
grosses branches ;
souches.
Il joue simultanément un rôle :
climatique ;
écologique ;
biologique.
Sa décomposition est lente par rapport à celle de nombreux tissus végétaux.
18. Une forêt n’est pas un stock permanent
Un incendie, une tempête, une sécheresse, une attaque biologique ou une coupe peuvent modifier rapidement le stock.
Ainsi : stock forestier=stock garanti pour toujours.
La permanence doit être intégrée au raisonnement.
19. Forêt naturelle et plantation
Comparer simplement :
« forêt » contre « plantation »
est insuffisant.
Il faut comparer :
stock initial ;
croissance ;
mortalité ;
sol ;
biodiversité ;
bois mort ;
produits bois ;
perturbations ;
durée de gestion.
Une forêt naturelle possède également des fonctions écologiques qui dépassent largement le seul stockage de carbone.
20. Les vergers
Le verger est un système particulièrement intéressant pour Omakëya™.
Il combine :
arbres ;
herbacées ;
racines ;
sol ;
litière ;
fruits ;
bois de taille ;
éventuellement animaux.
Le carbone est donc distribué dans plusieurs compartiments.
21. Le carbone du tronc dans un verger
Les fruitiers accumulent du carbone dans :
tronc ;
charpentières ;
branches ;
racines.
Mais les arbres fruitiers sont généralement conduits et taillés.
Une partie de la biomasse est donc exportée régulièrement.
22. Les tailles
Les bois de taille constituent un flux de biomasse.
Ils peuvent être :
broyés ;
compostés ;
utilisés en paillage ;
transformés en BRF ;
exportés.
Le devenir de ces matériaux influence le bilan carbone du système.
23. L’enherbement du verger
Un verger avec couvert permanent possède deux grands systèmes végétaux :
L’enherbement peut donc contribuer aux entrées de carbone.
Il faut néanmoins prendre en compte la compétition hydrique avec les arbres.
24. Les haies
Les haies sont particulièrement intéressantes car elles combinent :
arbres ;
arbustes ;
herbacées ;
racines ;
litière ;
sol.
Elles peuvent donc stocker du carbone dans plusieurs compartiments.
25. La haie comme infrastructure écologique
Une haie peut simultanément :
stocker du carbone ;
réduire le vent ;
produire de l’ombre ;
favoriser la biodiversité ;
ralentir le ruissellement ;
produire du bois ;
créer un corridor écologique.
Elle possède donc une valeur multifonctionnelle.
26. Haie haute ou haie basse ?
Le stockage potentiel dépend de :
hauteur ;
largeur ;
densité ;
composition ;
âge ;
renouvellement ;
sol.
Une haie n’est donc pas caractérisée uniquement par sa longueur.
Pour un projet d’ingénierie : volume veˊgeˊtal
et biomasse
sont des variables plus pertinentes.
27. Les jardins
Un jardin peut également constituer un petit écosystème stockant du carbone.
Les compartiments peuvent être :
arbres ;
arbustes ;
haies ;
gazon ;
plantes vivaces ;
potager ;
racines ;
compost ;
bois mort ;
sol.
28. Jardin ornemental
Un jardin riche en arbres et arbustes peut accumuler une biomasse importante.
La diversité structurelle crée plusieurs niveaux :
arbres ↓arbustes ↓herbacées ↓litière ↓sol
Cette stratification augmente la complexité écologique.
29. Jardin potager
Le potager présente généralement un turnover rapide.
Les cultures :
poussent ;
sont récoltées ;
produisent des résidus ;
recommencent.
Le stock aérien instantané peut être modeste, mais les flux sont importants.
30. Compost et carbone
Le compost représente une partie du carbone ayant déjà subi une transformation.
Son apport peut augmenter la matière organique du sol, mais une partie du carbone sera ensuite minéralisée.
Il faut donc distinguer : Capporteˊ
de : Ceffectivement stabiliseˊ.
31. Les pelouses
Une pelouse possède :
biomasse aérienne ;
racines ;
matière organique ;
sol.
Une pelouse correctement gérée peut participer au stockage du carbone.
Mais sa gestion peut également générer des émissions liées :
à la tonte ;
aux engins ;
aux fertilisants ;
à l’irrigation.
Le bilan doit donc intégrer les émissions du système.
32. Le jardin « carbone positif »
Il serait tentant d’affirmer :
« ce jardin stocke du carbone ».
Mais il faut établir un bilan.
Il faut comptabiliser :
Entrées
croissance végétale ;
amendements ;
bois ;
compost.
Sorties
récoltes ;
tailles exportées ;
respiration ;
décomposition ;
érosion.
Émissions indirectes
carburants ;
engrais ;
matériaux ;
transport ;
pompage ;
équipements.
33. Le bilan carbone d’un système
On peut utiliser un modèle conceptuel : BC=Ccapteˊ−Crespireˊ−Cexporteˊ−Ceˊmis indirectement
Mais pour calculer réellement un bilan, il faut préciser le périmètre et les méthodes.
34. Les stocks à mesurer
Pour une étude Omakëya™, on peut mesurer :
Compartiment
Indicateur
Arbres
biomasse aérienne
Arbustes
biomasse
Herbacées
biomasse
Racines
biomasse racinaire
Litière
masse sèche
Bois mort
volume + densité
Sol
carbone organique
Compost
masse + carbone
Sédiments
carbone organique
35. Mesurer les arbres
Il existe différentes approches :
diamètre à hauteur de poitrine ;
hauteur ;
essence ;
volume ;
équations allométriques ;
inventaire forestier.
Une relation allométrique peut prendre la forme générale : B=aDb
où :
B = biomasse ;
D = diamètre ;
a,b = coefficients dépendant de l’espèce ou du groupe étudié.
36. Mesurer le carbone du sol
Il faut mesurer :
concentration en carbone organique ;
densité apparente ;
profondeur ;
éventuellement pierrosité.
Le stock peut alors être estimé sur une profondeur donnée.
37. Comparer les écosystèmes
Il faut être prudent avec les comparaisons.
Un hectare de :
forêt ;
prairie ;
verger ;
culture ;
haie ;
ne possède pas la même structure de carbone.
Il faut distinguer :
carbone aérien
et
carbone souterrain.
38. La dimension temporelle
Pour chaque système, il faut suivre : C(t)
On peut alors construire une courbe :
Stock de carbone↑│ ________│ __/│ __/│ __/│ __/│ __/│____/└────────────────────────────→ temps
La croissance est généralement forte au début puis évolue vers un nouvel équilibre.
39. Les perturbations
Le stock peut diminuer brutalement après :
incendie ;
sécheresse ;
défrichement ;
érosion ;
retournement de prairie ;
destruction d’une haie.
La résilience du système devient donc un paramètre essentiel.
40. Stockage et résilience
Un système diversifié possède plusieurs compartiments.
Par exemple :
ARBRESARBUSTESHERBACÉESRACINESSOLBOIS MORT
Si un compartiment est affecté, les autres peuvent continuer à fonctionner.
Cette redondance fonctionnelle est un principe majeur de conception Omakëya™.
41. Le carbone et l’eau
Le stockage du carbone ne doit jamais être séparé de la disponibilité en eau.
Une végétation supplémentaire peut :
augmenter la production primaire ;
augmenter l’évapotranspiration ;
modifier l’infiltration ;
réduire la température du sol.
Mais elle peut aussi consommer davantage d’eau.
Il faut donc rechercher un optimum : Carbone+Eau+Production+Biodiversiteˊ
plutôt que maximiser une seule variable.
42. Le carbone et la température
La végétation modifie les flux énergétiques par :
ombrage ;
évapotranspiration ;
interception du rayonnement ;
modification de la convection.
Ainsi : carbone→biomasse→structure veˊgeˊtale→microclimat.
Le stockage du carbone devient alors indirectement un élément du génie climatique végétal.
43. Le carbone et la biodiversité
Une structure végétale diversifiée fournit davantage de :
niches ;
ressources ;
habitats ;
litières ;
racines.
La biodiversité peut donc participer à la complexification des flux de carbone.
44. Comparaison qualitative
Système
Carbone aérien
Carbone du sol
Flux racinaire
Multifonctionnalité
Grandes cultures
moyen
variable
moyen
moyenne
Prairie
faible à moyen
potentiellement important
élevé
élevée
Forêt
élevé
important
important
très élevée
Verger
moyen à élevé
important
important
très élevée
Haie
moyen à élevé
important localement
important
très élevée
Jardin diversifié
variable
variable à important
variable
très élevée
Attention : ce tableau est qualitatif. Les stocks réels peuvent varier de façon considérable selon le sol, le climat, l’âge, la gestion et l’histoire du site.
45. Le meilleur système n’est pas nécessairement celui qui stocke le plus
Un écosystème doit être évalué sur plusieurs critères : Carbone+Eau+Biodiversiteˊ+Production+Climat local+Reˊsilience+Eˊconomie
Un système légèrement moins performant sur le seul stockage du carbone peut être beaucoup plus performant globalement.
46. La stratégie Omakëya™
L’objectif peut être de multiplier les compartiments :
On peut alors concevoir un jardin comme une véritable infrastructure de carbone :
Strate haute
Arbres.
Strate intermédiaire
Arbustes et fruitiers.
Strate basse
Vivaces et cultures.
Strate racinaire
Racines superficielles et profondes.
Strate morte
Litière, bois mort, compost.
Strate minérale
Matière organique associée au sol.
48. Objectif 2050
Pour un projet agroclimatique, on peut définir :
état initial ;
stock initial ;
objectif 2030 ;
objectif 2040 ;
objectif 2050.
Puis modéliser : C(t)
avec différents scénarios :
scénario de référence ;
scénario intensif ;
scénario régénératif ;
scénario climatique défavorable.
49. Objectif 2100
À l’horizon 2100, la question devient encore plus intéressante.
Il faut intégrer :
changement de température ;
évolution des précipitations ;
sécheresses ;
incendies ;
maladies ;
évolution des espèces ;
disponibilité de l’eau.
Le système doit donc être conçu non seulement pour stocker du carbone, mais pour continuer à fonctionner dans le climat futur.
50. Le véritable objectif du Tome 7
Le stockage du carbone doit finalement être considéré comme un des indicateurs d’un écosystème fonctionnel, et non comme son unique objectif.
Le système idéal est celui qui parvient à :
capturer du carbone, en conserver une fraction significative dans la biomasse et le sol, améliorer simultanément la structure hydrologique, soutenir la biodiversité, produire des ressources et rester fonctionnel malgré l’évolution du climat.
C’est cette approche qui permet de passer de la simple séquestration carbone à une véritable ingénierie des cycles du carbone et de l’eau.
Origine, formation, formes, mesure et gestion de l’humus dans les sols vivants
L’humus occupe une place centrale dans la compréhension des sols vivants. Il est souvent présenté comme une matière noire capable de « retenir l’eau et nourrir les plantes ». Cette vision est utile mais trop simplificatrice.
Scientifiquement, il faut distinguer matière organique du sol, matière organique transformée, fractions stabilisées et, selon les approches, humus au sens pédologique ou agronomique.
L’enjeu de ce chapitre est donc de comprendre :
d’où vient l’humus ;
comment il se forme ;
quelles sont ses différentes formes ;
comment le mesurer ;
comment favoriser sa formation ;
comment éviter sa dégradation ;
comment intégrer l’humus dans une stratégie de gestion de l’eau, du carbone et de la fertilité.
1. Qu’est-ce que l’humus ?
Dans le langage agronomique courant, l’humus désigne généralement la fraction relativement transformée et stabilisée de la matière organique du sol.
Mais l’humus n’est pas une substance unique.
La matière organique du sol constitue plutôt un continuum :
Cette fragmentation augmente considérablement la surface disponible pour l’activité microbienne.
9. Deuxième étape : décomposition biochimique
Les microorganismes utilisent différents composés organiques.
Les molécules facilement dégradables sont généralement transformées rapidement.
D’autres composés sont plus résistants.
La vitesse dépend notamment de :
température ;
humidité ;
oxygénation ;
composition chimique ;
rapport C/N ;
pH ;
accessibilité physique ;
activité biologique.
10. Troisième étape : transformation
Une partie du carbone devient :
CO₂ ;
biomasse microbienne ;
composés organiques transformés ;
matière organique dissoute ;
matière organique susceptible d’être stabilisée.
Une grande partie du carbone entrant dans le sol ne devient donc jamais de l’humus durable.
11. Quatrième étape : stabilisation
La stabilisation peut résulter de plusieurs mécanismes.
Protection physique
La matière organique est protégée dans les agrégats.
Association minérale
Des composés organiques s’associent aux particules minérales.
Transformation biochimique
Les microorganismes transforment les molécules initiales.
Conditions environnementales
Humidité, oxygène, pH et température influencent les vitesses de transformation.
12. Le complexe organo-minéral
Les interactions entre matière organique et minéraux sont fondamentales.
Les particules fines, notamment certaines argiles, peuvent contribuer à stabiliser la matière organique.
On retrouve alors l’importance de :
texture ;
minéralogie ;
surface spécifique ;
CEC ;
agrégation.
13. Humus et complexe argilo-humique
Dans la tradition agronomique française, on parle souvent de complexe argilo-humique.
Il correspond à des associations entre :
argiles ;
matière organique ;
cations.
Ces associations contribuent notamment à :
la stabilité structurale ;
la rétention de certains nutriments ;
la capacité d’échange cationique ;
la structuration du sol.
Il faut cependant éviter d’imaginer ce complexe comme une structure unique et parfaitement définie dans tous les sols.
14. Les différents types d’humus
La pédologie classique distingue notamment différents types d’humus forestiers selon les conditions écologiques et la vitesse de transformation de la matière organique.
Parmi les grands types traditionnellement décrits :
mull ;
moder ;
mor.
Ils correspondent à des fonctionnements biologiques et des conditions de décomposition différents.
15. Le mull
Le mull est généralement associé à une activité biologique importante et à une incorporation relativement efficace de la matière organique dans le sol minéral.
On peut observer :
litière relativement peu épaisse ;
forte activité de la faune du sol ;
mélange matière organique / sol minéral ;
décomposition relativement active.
Les lombrics jouent souvent un rôle important.
16. Le moder
Le moder représente une situation intermédiaire.
La transformation de la matière organique est moins rapide que dans un mull typique.
On peut observer :
horizons organiques plus distincts ;
activité de la faune différente ;
incorporation moins rapide.
17. Le mor
Le mor correspond généralement à une accumulation plus importante de matière organique en surface et à une incorporation plus limitée dans l’horizon minéral.
Il est souvent associé à :
milieux acides ;
végétation particulière ;
activité lombricienne réduite ;
décomposition plus lente.
Il ne faut cependant pas considérer ces catégories comme des boîtes universelles indépendantes du contexte pédologique.
18. Les humus selon les milieux
Le fonctionnement de l’humus dépend fortement du milieu.
Forêt
Litière, racines, champignons, bois mort.
Prairie
Forte contribution racinaire.
Potager
Résidus, compost, racines, paillage.
Verger
Litière + racines + herbacées + bois.
Zone humide
Accumulation potentiellement importante de matière organique lorsque la décomposition est limitée par les conditions hydriques et l’oxygénation.
19. Humus et climat
La vitesse de transformation de la matière organique dépend notamment de :
température ;
humidité ;
disponibilité en oxygène.
Une augmentation de température peut accélérer certaines décompositions, mais l’effet réel dépend fortement de l’humidité et de la disponibilité des substrats.
Le changement climatique peut donc modifier :entreˊe de carbone↔deˊcomposition↔stockage.
20. Humus et eau
L’humus contribue à la dynamique hydrique du sol, mais il faut éviter l’affirmation simpliste :
« plus d’humus = proportionnellement plus d’eau ».
L’effet dépend notamment :
de la texture ;
de la structure ;
de la profondeur ;
de la porosité ;
du degré de décomposition ;
de la végétation.
La matière organique peut notamment favoriser la formation d’une structure stable et donc améliorer certaines propriétés hydriques.
21. Humus et réserve utile
La réserve utile dépend principalement de la quantité d’eau comprise entre :
capacité au champ ;
point de flétrissement.
RU≈(θCC−θPF)Z
où :
θCC = teneur en eau à la capacité au champ ;
θPF = teneur au point de flétrissement ;
Z = profondeur considérée.
La matière organique influence ces paramètres, mais son effet ne peut pas être dissocié de la texture et de la structure.
22. Humus et infiltration
La matière organique peut favoriser :
agrégation ;
activité biologique ;
biopores ;
stabilité structurale.
Ces propriétés peuvent augmenter la capacité du sol à absorber certaines pluies.
Mais un sol riche en matière organique peut aussi être compacté.
Il faut donc toujours mesurer la structure réelle du sol.
23. Humus et fertilité
La matière organique joue plusieurs rôles :
réservoir de nutriments ;
substrat biologique ;
amélioration de la structure ;
contribution à la CEC ;
tampon vis-à-vis de certaines variations chimiques.
Elle participe donc à la fertilité physique, chimique et biologique.
24. Humus et CEC
Une partie de la capacité d’échange cationique provient de la matière organique.
Elle peut retenir des cations tels que :
Ca²⁺ ;
Mg²⁺ ;
K⁺ ;
NH₄⁺.
Mais l’importance relative de la matière organique dépend du type de sol.
Dans certains sols argileux, les minéraux argileux contribuent fortement à la CEC.
25. Humus et pH
La matière organique possède des propriétés tampon.
Elle peut participer à la régulation de certaines variations chimiques.
Mais :matieˋre organique eˊleveˊe⇒pH neˊcessairement eˊleveˊ.
Le pH dépend également :
roche mère ;
carbonates ;
climat ;
lixiviation ;
composition minérale ;
gestion.
26. Humus et biodiversité
La matière organique fournit :
énergie ;
habitats ;
surfaces de colonisation ;
nourriture.
Elle nourrit indirectement de nombreuses chaînes trophiques.
Sa gestion repose moins sur l’idée d’« ajouter de l’humus » que sur la capacité à construire continuellement les conditions permettant au sol de produire, transformer et stabiliser sa propre matière organique.
C’est précisément ce qui fait de l’humus un élément central de l’hydrologie régénérative : en travaillant sur le carbone et la matière organique, on agit simultanément sur la structure, l’infiltration, la réserve en eau, la fertilité et la résilience du sol.
La structure du sol devient donc une composante du stockage du carbone.
20. La minéralisation
La minéralisation correspond à la transformation de certains éléments de la matière organique en formes minérales disponibles ou mobilisables.
Pour le carbone organique, une part importante aboutit à : CO2
Dans d’autres cycles, la minéralisation libère par exemple :
ammonium ;
phosphate ;
ions soufrés.
Le cycle du carbone est donc étroitement couplé aux autres cycles biogéochimiques.
21. Carbone et azote
La décomposition dépend fortement de la disponibilité en azote.
Le rapport : C/N
des matières organiques influence leur vitesse de transformation.
Des matériaux très carbonés et pauvres en azote peuvent être décomposés plus lentement ou provoquer temporairement une immobilisation de l’azote minéral.
22. Carbone et phosphore
Le carbone influence également la dynamique du phosphore.
L’activité microbienne peut :
immobiliser ;
mobiliser ;
transformer
différentes formes de phosphore.
Les mycorhizes jouent également un rôle important dans l’acquisition du phosphore par les plantes.
23. Le carbone dissous
Le carbone n’est pas uniquement stocké dans la biomasse ou le sol solide.
Une fraction circule sous forme de :
carbone organique dissous — COD.
Il peut être transporté par :
infiltration ;
drainage ;
nappes ;
rivières.
Ainsi, le cycle du carbone est également un cycle hydrologique.
24. Le rôle de l’eau
L’eau transporte :
carbone dissous ;
particules organiques ;
microorganismes ;
nutriments.
Le système : sol↔eau↔veˊgeˊtation
constitue donc un continuum biogéochimique.
25. Le carbone exporté par érosion
Un sol dégradé peut perdre du carbone avec ses particules.
Lorsqu’une pluie provoque : eˊrosion→transport de particules
elle peut exporter :
argiles ;
matière organique ;
carbone associé aux particules.
La protection contre l’érosion est donc également une stratégie de conservation du carbone.
26. Sol nu contre sol couvert
Sol nu
température plus variable ;
ruissellement plus important ;
érosion potentielle ;
apport réduit de carbone ;
activité biologique souvent plus faible.
Sol couvert
apports organiques ;
racines ;
activité biologique ;
meilleure protection physique ;
infiltration souvent améliorée.
Le couvert végétal constitue donc une interface carbone-eau-sol.
27. Le carbone sous prairie
Une prairie permanente peut stocker une quantité importante de carbone dans le sol grâce notamment à :
renouvellement racinaire ;
exsudats ;
accumulation de matière organique ;
activité microbienne.
La dynamique dépend toutefois du climat, du sol, de la gestion et de l’histoire du site.
28. Le carbone forestier
Dans une forêt, le carbone est réparti entre :
arbres ;
arbustes ;
herbacées ;
racines ;
bois mort ;
litière ;
sol.
Le stockage ne doit donc jamais être estimé uniquement à partir du volume de bois.
29. Le carbone du verger
Un verger associe plusieurs compartiments :
ARBRES ↓ ┌───────┴───────┐ ↓ ↓ bois racines ↓ ↓ litière exsudats ↓ ↓ └──────→ SOL ←──┘ ↓ microorganismes ↓ humus
La gestion de l’enherbement, des couverts et des résidus influence fortement ces flux.
30. Le carbone du potager
Dans un potager, les flux sont particulièrement rapides.
On retrouve :
croissance ;
récolte ;
résidus ;
compost ;
racines mortes ;
paillage ;
respiration ;
décomposition.
Une partie du carbone sort du système lors des récoltes.
Il faut donc considérer le jardin comme un système ouvert.
31. Le carbone exporté par les récoltes
Une récolte exporte :
carbone ;
azote ;
phosphore ;
potassium ;
autres éléments.
Pour maintenir la fertilité, une partie des éléments doit être réintroduite par :
compost ;
résidus ;
engrais organiques ;
biomasse ;
fixation biologique de l’azote selon les systèmes.
32. Le bilan carbone du sol
On peut conceptualiser le stock de carbone : ΔC=Centreˊes−Csorties
Les entrées comprennent notamment :
litière ;
racines mortes ;
exsudats ;
amendements organiques.
Les sorties comprennent :
respiration ;
décomposition ;
exportation ;
érosion ;
drainage.
33. Un sol peut-il toujours stocker davantage de carbone ?
Non.
Un sol possède une capacité de stockage limitée et dépendante de son environnement.
Elle dépend notamment :
texture ;
minéralogie ;
profondeur ;
climat ;
saturation ;
végétation ;
historique d’utilisation.
Le stockage supplémentaire tend généralement à ralentir lorsque certains compartiments atteignent un état de quasi-équilibre.
34. Le carbone n’est pas automatiquement « séquestré »
Il faut distinguer :
Captation
Le CO₂ est fixé par photosynthèse.
Stockage
Le carbone est conservé dans un compartiment.
Séquestration durable
Le carbone reste stocké pendant une durée suffisamment longue pour avoir une signification climatique.
Cette distinction est essentielle.
35. Le rôle de la permanence
Un arbre peut capturer du carbone pendant sa croissance.
Mais si :
il meurt ;
est brûlé ;
est décomposé rapidement ;
une partie importante du carbone retourne finalement dans l’atmosphère.
Il faut donc raisonner en : flux+stock+dureˊe.
36. Le carbone et le feu
Les incendies peuvent provoquer :
combustion de biomasse ;
émissions de CO₂ ;
formation de charbon végétal ;
perte de matière organique superficielle ;
modification des communautés microbiennes.
Le bilan post-incendie dépend donc de nombreux facteurs.
37. Le biochar
Le biochar peut constituer une forme particulière de carbone relativement résistante à la décomposition.
Mais son intérêt dépend :
de sa production ;
de sa qualité ;
de son origine ;
de son application ;
du sol ;
de la gestion.
Il ne doit pas être présenté comme une solution universelle.
38. Le carbone et le climat local
Le carbone influence indirectement le climat local à travers la végétation.
Plus de biomasse peut signifier :
davantage d’ombrage ;
davantage d’évapotranspiration ;
davantage de rugosité ;
modification des flux d’énergie.
On retrouve donc : CARBONE↔VEˊGEˊTATION↔EAU↔EˊNERGIE↔CLIMAT
39. Le grand système Omakëya™
Le cycle du carbone ne doit donc jamais être séparé du cycle de l’eau.
Un sol vivant peut être considéré comme un réacteur biologique, chimique et physique complexe.
Il reçoit :
carbone ;
eau ;
oxygène ;
minéraux ;
énergie.
Il produit ou transforme :
biomasse ;
CO₂ ;
nutriments minéraux ;
matière organique stabilisée ;
eau infiltrée ;
chaleur.
Cette vision est particulièrement intéressante pour l’ingénierie écologique Omakëya™.
41. Mesurer le cycle du carbone
Pour passer de la théorie au diagnostic, il faut mesurer.
Stock
carbone organique du sol ;
biomasse aérienne ;
biomasse racinaire ;
bois mort ;
litière.
Flux
respiration du sol ;
croissance végétale ;
production de biomasse ;
décomposition ;
exportations agricoles.
Indicateurs indirects
matière organique ;
C/N ;
couverture végétale ;
activité biologique ;
stabilité des agrégats.
42. Construire un bilan carbone
Pour un écosystème donné : BC=Ccapteˊ−Crespireˊ−Cexporteˊ−Cperdu
Ce bilan doit être établi sur une période donnée.
Pour un projet sérieux, il faut préciser :
périmètre ;
profondeur de sol ;
biomasse incluse ;
durée ;
méthodes analytiques ;
incertitudes.
43. Le bilan carbone à 1, 10, 50 et 100 ans
Un système peut être :
faible stockeur au départ ;
important stockeur pendant sa phase de croissance ;
puis tendre vers un nouvel équilibre.
Il faut donc modéliser : C(t)
plutôt qu’annoncer un seul chiffre.
44. Le rôle du temps
Le carbone constitue une excellente illustration d’une idée centrale du Tome 7 :
un écosystème est un système dynamique.
La question n’est pas seulement :
combien de carbone y a-t-il aujourd’hui ?
mais :
à quelle vitesse entre-t-il, à quelle vitesse sort-il et combien de temps reste-t-il dans chaque compartiment ?
45. Les indicateurs Omakëya™
Pour un jardin, un verger ou une ferme, on pourrait suivre :
Indicateur
Mesure
Carbone du sol
t C/ha
Matière organique
%
Biomasse végétale
kg ou t
Biomasse microbienne
méthode analytique
Respiration du sol
flux CO₂
C/N
rapport
Couverture du sol
%
Érosion
t/ha/an
Production primaire
biomasse/an
Exportations
kg C/an
46. Le carbone comme indicateur de résilience
Un sol riche en matière organique et bien structuré peut présenter :
meilleure rétention d’eau ;
meilleure agrégation ;
activité biologique plus importante ;
meilleure capacité tampon.
Le carbone devient ainsi indirectement associé à plusieurs propriétés de résilience.
Mais il ne faut pas confondre corrélation et causalité : la qualité d’un sol dépend d’un ensemble de propriétés physiques, chimiques et biologiques.
47. L’objectif ultime
L’objectif d’une gestion agroclimatique n’est pas simplement :
« stocker le maximum de carbone ».
Il est de construire un système dans lequel : CARBONE+EAU+NUTRIMENTS+BIODIVERSITEˊ+BIOMASSE
sont gérés comme un ensemble cohérent.
C’est cette approche systémique qui permet de passer du simple stockage de carbone à la véritable ingénierie des cycles biogéochimiques.
48. Synthèse du chapitre
Le cycle du carbone peut finalement être résumé ainsi : CO2photosyntheˋsebiomasselitieˋre/racinesmatieˋre organiquedeˊcompositioncompartiments organiqueshumification/stabilisationcarbone du solrespiration/mineˊralisationCO2
Mais dans un véritable écosystème, ce cycle est couplé en permanence aux cycles :
de l’eau ;
de l’azote ;
du phosphore ;
du soufre ;
de l’oxygène.
Le sol vivant n’est donc pas un simple réservoir de carbone : c’est l’un des principaux lieux où le carbone, l’eau, les nutriments et la vie interagissent en permanence.
Transformer les surfaces imperméables en infrastructures hydrologiques, climatiques et écologiques
La désimperméabilisation constitue l’un des leviers majeurs de l’hydrologie régénérative en milieu urbain et périurbain.
Elle consiste à réduire la part des surfaces qui empêchent l’eau de pénétrer dans le sol, mais surtout à repenser complètement le devenir de l’eau, de l’énergie solaire, de la chaleur et du vivant sur ces surfaces.
L’objectif n’est donc pas simplement :
remplacer du béton par de la terre.
Il s’agit de transformer :SURFACE IMPERMEˊABLE→SOL FONCTIONNEL→EAU+VEˊGEˊTATION+BIODIVERSITEˊ+FRAIˆCHEUR
1. Pourquoi désimperméabiliser ?
Une surface imperméable modifie profondément le bilan hydrologique.
Sur un sol fonctionnel :P=R+I+ET+ΔS
avec :
P = précipitations ;
R = ruissellement ;
I = infiltration ;
ET = évapotranspiration ;
ΔS = variation du stockage.
Sur une surface très imperméable :I→0
et une grande partie de l’eau devient :R↑
Le ruissellement augmente donc fortement.
2. L’imperméabilisation modifie également le climat local
Une surface minérale sombre peut :
absorber fortement le rayonnement solaire ;
augmenter sa température ;
restituer de la chaleur la nuit ;
réduire l’évapotranspiration ;
contribuer à l’îlot de chaleur urbain.
On ne traite donc pas seulement un problème hydraulique.
Chaque quartier devient une petite unité hydrologique.
31. La ville comme bassin versant
C’est un changement de paradigme majeur.
Au lieu de considérer :
chaque rue, chaque bâtiment, chaque parking séparément,
on considère :
le bassin versant urbain dans son ensemble.
On peut alors cartographier :
surfaces imperméables ;
pentes ;
écoulements ;
points bas ;
réseaux ;
zones d’infiltration ;
zones d’expansion.
32. SIG et cartographie
Un SIG permet de calculer :taux d’impermeˊabilisation=AtotaleAimper
et de suivre son évolution.
On peut ensuite simuler :
« Que se passe-t-il si 10 %, 20 % ou 40 % des surfaces sont désimperméabilisées ? »
33. Objectif : zéro ruissellement inutile
L’objectif n’est pas nécessairement :
zéro ruissellement.
Un ruissellement contrôlé est naturel.
L’objectif est plutôt :eˊviter que l’eau qui pourrait eˆtre geˊreˊe localement soit inutilement exporteˊe
34. Stratégie par niveaux
Niveau 1 — Déconnecter
Déconnecter les descentes d’eau du réseau lorsque possible.
Niveau 2 — Ralentir
Créer noues et jardins de pluie.
Niveau 3 — Infiltrer
Restaurer les sols.
Niveau 4 — Stocker
Créer mares et bassins.
Niveau 5 — Végétaliser
Planter arbres et végétation.
Niveau 6 — Reconnecter
Relier les différents dispositifs.
35. Réversibilité
Un bon projet de désimperméabilisation doit être pensé sur plusieurs décennies.
Les surfaces peuvent évoluer :2026→2035→2050→2100
Le système végétal évolue.
Les arbres grandissent.
Les racines structurent le sol.
La capacité d’infiltration peut évoluer.
Le microclimat change.
Le projet doit donc être pilotable et adaptable.
36. Indicateurs de performance
Créer des KPI permet de mesurer les résultats.
Hydrologie
% de surface désimperméabilisée ;
volume infiltré ;
volume stocké ;
débit de pointe réduit ;
temps de vidange.
Climat
température de surface ;
température de l’air ;
température ressentie ;
surface ombragée.
Sol
infiltration ;
compaction ;
matière organique ;
biomasse microbienne.
Biodiversité
nombre d’espèces ;
abondance d’insectes ;
diversité végétale ;
présence d’amphibiens.
Carbone
biomasse ;
carbone du sol ;
carbone végétal.
37. Avant / après
Indicateur
Avant
Après
Imperméabilisation
élevée
réduite
Ruissellement
élevé
réduit
Infiltration
faible
augmentée
Température de surface
élevée
réduite
Ombrage
faible
augmenté
Biodiversité
faible
augmentée
Carbone végétal
faible
augmenté
Fonction hydrologique
évacuation
stockage/infiltration
38. Étude de cas — Parking d’entreprise
Situation initiale
5 000 m² d’enrobé ;
faible ombrage ;
évacuation rapide des eaux ;
forte température estivale.
Projet
réduction des surfaces de stationnement inutiles ;
pavés perméables sur certaines zones ;
noues ;
arbres ;
bandes végétalisées ;
jardins de pluie ;
déconnexion partielle du réseau.
Résultat recherché
Transformer :parking
en :infrastructure hydraulique + climatique + eˊcologique.
39. Étude de cas — Cour d’école
Avant
100% mineˊral
Projet
zones de jeux conservées ;
arbres ;
sols perméables ;
noues ;
jardin pédagogique ;
récupération des eaux ;
espaces ombragés.
La cour devient simultanément :
espace éducatif ;
espace climatique ;
espace hydrologique ;
espace écologique.
40. Étude de cas — Place publique
On peut conserver :
cheminements ;
accès PMR ;
événements ;
marchés ;
mobilier.
Tout en transformant certaines zones en :
îlots végétalisés ;
arbres de haute tige ;
noues ;
jardins de pluie ;
sols perméables.
La place reste fonctionnelle mais devient beaucoup plus résiliente.
41. La désimperméabilisation comme projet d’infrastructure
Elle doit être traitée avec le même sérieux qu’un réseau hydraulique classique.
Il faut :
diagnostiquer ;
cartographier ;
mesurer ;
calculer ;
concevoir ;
dimensionner ;
réaliser ;
instrumenter ;
suivre ;
corriger.
42. Le lien avec le jumeau numérique
Dans le futur, une ville pourra disposer d’un modèle numérique intégrant :
bâtiments ;
routes ;
sols ;
arbres ;
réseaux ;
pluie ;
température ;
infiltration ;
ruissellement.
On pourra alors tester virtuellement :
« Que se passe-t-il si nous retirons 2 000 m² d’enrobé ? »
ou :
« Quel est l’effet de 100 nouveaux arbres ? »
ou :
« Quelle quantité d’eau reste dans le quartier lors d’une pluie décennale ? »
43. Vers la ville-éponge
La désimperméabilisation constitue l’une des bases de la ville éponge.
Le principe est :ABSORBER→STOCKER→UTILISER→INFILTRER→RESTITUER
plutôt que :PLUIE→CANALISATION→EˊVACUATION.
44. La vision Omakëya™
Dans la méthode Omakëya™, désimperméabiliser signifie finalement rendre à la ville une partie de ses fonctions écologiques perdues.
Le bitume peut redevenir :
sol ;
eau ;
arbre ;
ombre ;
biodiversité ;
carbone ;
fraîcheur.
Le parking peut redevenir :
infrastructure hydrologique ;
espace végétal ;
corridor écologique ;
puits de fraîcheur.
La cour peut devenir :
terrain de jeu ;
laboratoire climatique ;
jardin ;
espace pédagogique.
La voirie peut devenir :
corridor de mobilité ;
corridor végétal ;
corridor hydraulique.
45. Principe directeur
La désimperméabilisation ne doit donc pas être pensée comme une simple opération de remplacement de matériaux.
Elle doit être conçue comme une restauration fonctionnelle du territoire :BEˊTON / BITUME→SOL→EAU→VEˊGEˊTATION→VIE→CLIMAT LOCAL
C’est précisément à cette interface entre pédologie, hydrologie, climatologie, écologie et génie urbain que se situe l’un des champs d’application les plus importants de l’hydrologie régénérative.
L’hydraulique douce : ralentir, filtrer, infiltrer et reconnecter l’eau au paysage
Après les mares, les zones humides et les baissières, ce chapitre introduit une autre famille d’ouvrages essentiels de l’hydrologie régénérative : les infrastructures hydrauliques végétalisées et distribuées.
L’objectif n’est plus de faire disparaître rapidement l’eau du site, mais de modifier progressivement son parcours : COLLECTER→RALENTIR→REˊPARTIR→FILTRER→INFILTRER→STOCKER→RESTITUER
Cette logique constitue le cœur de l’hydraulique douce.
1. Qu’est-ce qu’un fossé vivant ?
Un fossé vivant est un fossé dont la géométrie et la végétation sont conçues pour assurer simultanément des fonctions :
hydrauliques ;
biologiques ;
pédologiques ;
paysagères ;
climatiques.
Il ne s’agit donc plus simplement d’un canal destiné à évacuer l’eau.
Ce système peut être particulièrement intéressant dans certains talwegs dégradés.
17. Le risque majeur : la rupture
Un micro-barrage mal conçu peut devenir un problème.
La rupture peut provoquer :
onde de submersion locale ;
érosion régressive ;
transport de matériaux ;
incision du talweg.
Il faut donc toujours prévoir :
chemin de débordement ;
stabilité ;
ancrage ;
protection contre l’érosion ;
scénario de rupture.
18. Le principe de surverse contrôlée
Un ouvrage hydraulique doit toujours savoir :
comment l’eau sortira lorsqu’elle dépassera sa capacité normale.
Il faut donc créer un déversoir ou une zone de surverse préférentielle.
Niveau normal──────────────Niveau extrême───────────────→ SURVERSE SÉCURISÉE
19. Fascines
Les fascines sont des assemblages de branches ou de matériaux végétaux disposés transversalement à l’écoulement.
Elles peuvent :
ralentir l’eau ;
piéger des sédiments ;
favoriser la végétalisation ;
stabiliser localement un talweg.
Elles sont particulièrement intéressantes comme dispositifs souples et évolutifs.
20. Bois mort et génie écologique
Le bois peut également jouer un rôle hydrologique dans certains contextes naturels.
Les troncs et branches peuvent :
augmenter la rugosité ;
créer des micro-obstacles ;
retenir des sédiments ;
créer des habitats.
Il faut cependant distinguer le fonctionnement naturel des cours d’eau et les interventions artificielles : tout obstacle ne doit pas être installé sans diagnostic hydraulique et écologique.
21. Le rôle de la végétation
Les plantes présentes dans les fossés et noues peuvent :
ralentir l’eau ;
protéger le sol ;
intercepter les particules ;
absorber certains nutriments ;
fournir des habitats.
Les racines contribuent également à structurer le sol.
22. Le fossé comme corridor biologique
Un fossé végétalisé peut devenir un véritable corridor.
C’est ce passage d’une succession d’ouvrages isolés à un cycle de l’eau spatialement organisé qui constitue l’un des fondements de l’hydrologie régénérative Omakëya™.
Concevoir, dimensionner et piloter des baissières pour ralentir, infiltrer et redistribuer l’eau dans le paysage
La baissière — souvent désignée par le terme anglais swale — est un dispositif linéaire implanté généralement sur ou à proximité des courbes de niveau, destiné à ralentir les écoulements de surface et à favoriser, lorsque les conditions du site le permettent, leur infiltration et leur redistribution.
Dans l’approche Omakëya™, la baissière n’est pas simplement un fossé.
Elle constitue une infrastructure hydrologique distribuée, susceptible de relier :
versants ;
haies ;
arbres ;
mares ;
zones humides ;
sols vivants ;
vergers ;
cultures ;
fossés ;
bassins.
Son rôle fondamental peut être résumé ainsi : RALENTIR→REˊPARTIR→INFILTRER→STOCKER→REDISTRIBUER
1. Qu’est-ce qu’une baissière ?
Une baissière est une dépression linéaire créée dans le terrain, généralement associée à un bourrelet ou cordon aval, permettant de modifier localement le cheminement de l’eau.
Chaque élément dissipe une partie de l’énergie hydraulique.
25. L’énergie de l’écoulement
L’eau qui descend une pente possède une énergie potentielle : Ep=mgh
Plus la différence d’altitude est importante, plus l’énergie disponible pour l’écoulement est importante.
L’objectif des dispositifs successifs est notamment de dissiper progressivement cette énergie plutôt que de la laisser s’accumuler jusqu’à un point critique.
26. Implantation dans un verger
Une configuration classique peut être :
HAUT DU VERSANT arbres arbres 🌳 🌳──────── BAISSIÈRE ──────── arbres arbres 🌳 🌳──────── BAISSIÈRE ──────── BAS DU VERSANT
Les arbres sont placés en fonction du sol, des objectifs agronomiques et des contraintes hydriques.
La baissière ne doit pas automatiquement être placée au pied immédiat des arbres.
Il faut être particulièrement prudent en présence de :
fortes pentes ;
sols instables ;
nappes très proches ;
sols pollués ;
infrastructures enterrées ;
bâtiments sensibles ;
zones à risque de glissement ;
ouvrages hydrauliques existants.
Dans certaines situations, une étude hydraulique, géotechnique ou réglementaire est indispensable.
51. La philosophie Omakëya™
La baissière représente parfaitement la philosophie du Tome 7 :
ne pas lutter contre l’eau, mais organiser le paysage pour travailler avec elle.
On ne cherche pas simplement à évacuer le ruissellement.
On cherche à transformer : EˊNERGIE DU RUISSELLEMENT
en : EAU STOCKEˊE+EAU INFILTREˊE+BIOMASSE+CARBONE+BIODIVERSITEˊ.
52. La baissière est donc beaucoup plus qu’un fossé.
C’est une ligne hydraulique écologique qui peut connecter :
topographie → eau → sol → racines → végétation → nappe → mare → zone humide → rivière.
Son dimensionnement doit combiner :
topographie ;
hydrologie ;
hydraulique ;
pédologie ;
hydrogéologie ;
végétation ;
sécurité ;
maintenance.
La démarche complète devient : LEVEˊ TOPOGRAPHIQUE→BASSIN VERSANT→PLUIES→RUISSELLEMENT→DIMENSIONNEMENT→IMPLANTATION→REˊALISATION→VEˊGEˊTALISATION→SUIVI
Et surtout, une baissière ne doit jamais être conçue seule : dans une véritable stratégie d’hydrologie régénérative, elle prend place dans un réseau associant sols vivants, haies, mares, zones humides, arbres, fossés, bassins et nappes.
La bonne question n’est donc pas « quelle taille doit avoir ma swale ? », mais « comment dimensionner l’ensemble du réseau pour que l’eau reste le plus longtemps possible dans le paysage, sans créer de risque, tout en alimentant les sols, les plantes, les nappes et les écosystèmes ? »
Tourbières, prairies humides, ripisylves et marais : comprendre, restaurer et piloter les infrastructures naturelles de l’eau
Les zones humides constituent parmi les écosystèmes les plus importants pour le fonctionnement hydrologique et écologique des territoires.
Elles se situent à l’interface entre :
eau superficielle ;
eau souterraine ;
atmosphère ;
sols ;
végétation ;
biodiversité.
Elles peuvent temporairement stocker l’eau, ralentir les écoulements, soutenir les nappes, piéger des sédiments, transformer certains nutriments, stocker du carbone et fournir des habitats.
Dans l’approche Omakëya™, elles doivent être considérées comme de véritables infrastructures écologiques multifonctionnelles.
1. Qu’est-ce qu’une zone humide ?
Une zone humide est un espace où l’eau est présente de manière permanente ou temporaire, suffisamment longtemps pour influencer :
les propriétés du sol ;
la végétation ;
les communautés biologiques ;
les processus biogéochimiques.
L’eau peut provenir :
des précipitations ;
du ruissellement ;
d’une nappe ;
d’une source ;
d’un cours d’eau ;
d’inondations périodiques.
La zone humide peut donc être :
hydrologiquement connectée à l’eau de surface, à l’eau souterraine, ou aux deux.
2. Une interface plutôt qu’un simple « terrain mouillé »
Une zone humide est un système de transition.
TERRE FERME ↓SOL HUMIDE ↓ZONE HUMIDE ↓EAU PEU PROFONDE ↓COURS D'EAU / MARE
Les gradients d’humidité, d’oxygène, de température et de nutriments créent une grande diversité de niches écologiques.
3. Les grands types étudiés dans ce tome
Nous nous intéresserons notamment à :
tourbières ;
prairies humides ;
ripisylves ;
marais ;
roselières ;
zones humides temporaires ;
dépressions humides ;
annexes hydrauliques ;
plaines inondables.
Chaque type possède son propre fonctionnement.
4. Les tourbières
Les tourbières sont des zones humides particulières dans lesquelles l’accumulation de matière organique partiellement décomposée conduit à la formation de tourbe.
Le processus nécessite généralement :
forte humidité ;
engorgement prolongé ;
conditions limitant la décomposition complète de la matière organique.
5. Une tourbière est un réservoir de carbone
La matière végétale produite n’est pas entièrement décomposée.
Les tourbières peuvent donc constituer des réservoirs majeurs de carbone sur de longues périodes.
6. Pourquoi l’assèchement d’une tourbière est problématique
Lorsque la nappe est abaissée :
l’oxygénation du sol augmente ;
la décomposition peut s’accélérer ;
du carbone stocké peut être minéralisé ;
les émissions de CO₂ peuvent augmenter.
Dans certaines conditions, l’assèchement peut également accroître le risque d’incendie.
La restauration hydrologique des tourbières est donc aussi une question climatique.
7. Les tourbières et le méthane
Une tourbière humide peut produire du méthane dans certaines zones anoxiques.
Cela rappelle une règle fondamentale :
un écosystème ne doit pas être évalué uniquement avec un indicateur.
Il faut considérer simultanément :
CO₂ ;
CH₄ ;
carbone stocké ;
durée de stockage ;
fonctionnement hydrologique ;
biodiversité.
8. Les prairies humides
Les prairies humides sont des espaces herbacés soumis à une humidité importante, temporaire ou permanente.
Elles peuvent être associées à :
vallées ;
fonds de vallons ;
plaines alluviales ;
sources ;
nappes proches de la surface.
Elles présentent souvent une biodiversité importante.
9. Une prairie humide est un système dynamique
Son fonctionnement dépend de :
fréquence des inondations ;
durée d’engorgement ;
hauteur de nappe ;
régime des fauches ;
pâturage ;
fertilisation ;
climat.
Une modification de l’hydrologie peut donc entraîner une modification profonde de la végétation.
10. Les ripisylves
La ripisylve correspond à la végétation associée aux berges et aux plaines alluviales des cours d’eau.
Elle comprend selon les régions :
arbres ;
arbustes ;
herbacées ;
lianes.
Elle constitue une interface majeure entre :
terre ↔ rivière.
11. Les fonctions hydrauliques de la ripisylve
Une ripisylve peut contribuer à :
stabiliser les berges ;
ralentir certains écoulements ;
favoriser la rugosité hydraulique ;
piéger des sédiments ;
réduire certains transferts de nutriments ;
fournir de l’ombre au cours d’eau.
Elle ne doit cependant pas être considérée comme un dispositif capable de résoudre seule tous les problèmes d’inondation.
12. Ombre et température des cours d’eau
La végétation rivulaire peut réduire le rayonnement solaire direct atteignant l’eau.
Elle contribue ainsi, selon les conditions locales, à limiter certains échauffements du cours d’eau.
La température de l’eau est importante pour :
poissons ;
invertébrés ;
microorganismes ;
oxygène dissous.
13. Les racines et les berges
Les systèmes racinaires peuvent :
augmenter la cohésion du sol ;
stabiliser les berges ;
créer des habitats ;
favoriser certains échanges sol–eau.
Mais la végétation doit être adaptée :
au régime hydrologique ;
aux contraintes mécaniques ;
aux espèces locales ;
aux objectifs du cours d’eau.
14. Les marais
Un marais est une zone humide où l’eau est présente de manière permanente ou temporaire et où se développe une végétation adaptée aux conditions hydromorphes.
Il peut être :
d’eau douce ;
saumâtre ;
côtier ;
continental.
15. Les marais comme filtres biologiques
Les zones humides peuvent participer à la transformation et à la rétention de certains éléments :
azote ;
phosphore ;
matières organiques ;
sédiments.
Les mécanismes comprennent :
absorption végétale ;
adsorption ;
sédimentation ;
transformations microbiennes.
Il ne faut cependant jamais considérer une zone humide comme une station d’épuration universelle.
16. Le cycle de l’azote
Les conditions alternativement oxygénées et anoxiques peuvent favoriser différentes transformations de l’azote.
On peut notamment rencontrer : NH4+→NO2−→NO3−
puis, dans des conditions appropriées : NO3−→N2
par dénitrification.
Ces processus sont contrôlés par :
oxygène ;
carbone disponible ;
température ;
pH ;
humidité ;
communautés microbiennes.
17. Le cycle du phosphore
Le phosphore peut être :
adsorbé sur les particules ;
stocké dans la biomasse ;
précipité sous certaines conditions ;
remis en circulation.
Le comportement du phosphore dépend fortement de :
pH ;
minéralogie ;
conditions redox ;
matière organique.
18. Les zones humides comme pièges à sédiments
Lorsqu’un écoulement rapide pénètre dans une zone humide, sa vitesse peut diminuer.
Les particules peuvent alors se déposer.
ÉCOULEMENT RAPIDE ↓ zone humide ↓vitesse ↓ ↓sédimentation ↓eau plus claire
Cette fonction est particulièrement intéressante en aval de zones agricoles soumises à l’érosion.
19. Mais attention à la saturation
Une zone humide qui accumule des sédiments ou des nutriments n’a pas une capacité infinie.
Il faut donc considérer :
le stock accumulé dans le temps.
Un dispositif peut être efficace pendant plusieurs décennies, puis perdre une partie de sa fonction si son fonctionnement n’est pas maintenu.
20. Le rôle hydrologique : ralentir
Une zone humide peut augmenter le temps de séjour de l’eau.
Au lieu de : P→RIVIEˋRE
on obtient : P→ZONEHUMIDE→STOCKAGE→RESTITUTION
Le débit de pointe peut ainsi être atténué dans certaines configurations.
Concevoir, dimensionner, implanter et gérer une mare comme infrastructure écologique, hydrologique et climatique
Dans la méthode Omakëya™, une mare n’est jamais considérée comme un simple bassin rempli d’eau.
Elle constitue un écosystème, un réservoir hydrologique, un habitat biologique, un élément paysager et potentiellement un outil de régulation microclimatique.
Une mare correctement conçue peut participer à :
ralentir les eaux de pluie ;
stocker temporairement ou durablement de l’eau ;
favoriser l’infiltration lorsque les conditions géologiques le permettent ;
soutenir la biodiversité ;
créer des habitats pour les amphibiens et les invertébrés ;
alimenter certaines végétations ;
créer une zone tampon pendant les périodes sèches ;
modifier localement température et humidité ;
constituer un élément du réseau hydraulique du site.
Mais une mare mal implantée peut au contraire devenir :
un ouvrage instable ;
une source de moustiques dans certaines configurations ;
un piège pour la faune ;
un point de contamination ;
un risque de débordement ;
un ouvrage nécessitant beaucoup d’entretien.
La mare doit donc être pensée comme un système hydraulique vivant.
1. Qu’est-ce qu’une mare ?
Une mare est une petite étendue d’eau généralement peu profonde, permanente ou temporaire, naturelle ou artificielle.
Elle se distingue d’un simple bassin technique par la diversité des processus qui peuvent s’y développer :
végétation aquatique ;
microorganismes ;
invertébrés ;
amphibiens ;
oiseaux ;
mammifères ;
champignons ;
interactions avec le sol et la nappe.
La profondeur, la durée d’inondation, la température et le régime hydrologique déterminent largement son fonctionnement écologique.
2. La mare comme nœud du réseau Omakëya™
Une mare peut être positionnée entre plusieurs composantes :
Elle devient ainsi un nœud hydraulique et écologique.
3. Les différents types de mares
Il faut distinguer plusieurs catégories.
Mare temporaire
Elle s’assèche périodiquement.
Elle peut présenter une biodiversité particulièrement spécifique.
Mare permanente
Elle conserve de l’eau toute l’année dans les conditions hydrologiques normales.
Mare alimentée par les précipitations
Elle dépend principalement du bilan pluie–évaporation–infiltration.
Mare alimentée par ruissellement
Elle reçoit des eaux provenant du bassin versant.
Mare alimentée par une source
Elle bénéficie d’un apport souterrain.
Mare connectée à une nappe
Son niveau peut être directement influencé par les fluctuations de la nappe.
Mare artificielle étanchée
Elle utilise une couche ou une membrane limitant les pertes par infiltration.
Ces systèmes ont des fonctionnements très différents.
4. Première règle : observer avant de creuser
Avant toute conception :
observer les écoulements ;
relever les altitudes ;
analyser le sol ;
rechercher la nappe ;
observer les mares existantes ;
étudier les zones humides ;
analyser les pluies ;
identifier les risques.
La question n’est pas :
« Où peut-on mettre une mare ? »
mais :
« Où l’eau cherche-t-elle naturellement à aller ? »
5. Choisir l’implantation
L’implantation doit tenir compte de :
topographie ;
bassin versant ;
nature du sol ;
profondeur de nappe ;
niveau des eaux ;
accès ;
végétation ;
voisinage des bâtiments ;
sécurité ;
risques de débordement.
Une dépression naturelle peut être particulièrement intéressante, mais elle doit être étudiée avant modification.
6. Le bassin versant de la mare
Une mare ne doit pas être étudiée isolément.
Il faut déterminer sa surface contributive :Ab
c’est-à-dire la surface qui peut contribuer à son alimentation.
Elle peut comprendre :
toiture ;
terrasse ;
chemin ;
prairie ;
jardin ;
parcelle agricole ;
pente naturelle.
7. Calcul simplifié du volume entrant
Pour une pluie P, une surface contributive Ab et un coefficient de ruissellement C :Vr=CPAb
Exemple :Ab=2000 m2P=30 mm=0,03 mC=0,4
alors :Vr=0,4×0,03×2000Vr=24 m3
Ce volume constitue une estimation du ruissellement disponible pour l’événement considéré, avant autres pertes et éventuels stockages intermédiaires.
8. Le bilan hydrique de la mare
Le niveau de la mare dépend de plusieurs flux.
On peut écrire :ΔV=P+R+S+N−I−E−Q
avec :
P = précipitations directes ;
R = ruissellement ;
S = apports de surface divers ;
N = apports souterrains ;
I = infiltration ;
E = évaporation ;
Q = sortie ou débordement.
Cette équation constitue le cœur du dimensionnement hydrologique.
9. La surface de la mare
Le volume ne dépend pas uniquement de la profondeur.
Il dépend de la géométrie complète :V=∫Ah(x,y)dA
En pratique, on peut utiliser des sections successives ou un modèle numérique du terrain.
Pour une première approximation :V≈Amoy×hmoy
mais cette approximation devient moins fiable lorsque les berges sont irrégulières.
10. Ne pas chercher une mare « profonde partout »
Une mare écologique efficace présente généralement une diversité de profondeurs.
On peut créer :
zones très peu profondes ;
hauts-fonds ;
pentes douces ;
zones intermédiaires ;
fosse plus profonde.
Cette diversité crée une mosaïque d’habitats.
11. Le profil en pente douce
Une berge verticale est souvent écologiquement pauvre et peut être dangereuse.
Une berge en pente douce permet :
végétation graduelle ;
accès à la faune ;
zones de reproduction ;
variations thermiques ;
développement de plusieurs ceintures végétales.
Schéma :
TERRE───────────────╲ ╲ ╲ ╲____ ╲____ MARE
12. Les différentes zones d’une mare
On peut distinguer :
Zone terrestre
Végétation périphérique.
Zone humide
Sol périodiquement saturé.
Zone de berge
Zone soumise aux fluctuations du niveau.
Zone littorale
Faible profondeur et forte activité biologique.
Zone ouverte
Eau libre.
Zone profonde
Température et lumière différentes.
Cette zonation est essentielle à la biodiversité.
13. Le littoral est souvent plus important que la profondeur
Une mare de faible profondeur avec un littoral diversifié peut offrir davantage d’habitats qu’un bassin profond aux berges artificiellement verticales.
Il faut donc optimiser :
la diversité des interfaces eau–terre.
14. Le rôle des plantes aquatiques
Les plantes peuvent :
produire de la biomasse ;
fournir des habitats ;
oxygéner certaines zones ;
absorber des nutriments ;
stabiliser certaines berges ;
fournir des ressources alimentaires.
Mais une couverture végétale excessive peut également :
réduire l’oxygène nocturne dans certains contextes ;
accélérer l’envasement ;
déséquilibrer le système.
Il faut donc rechercher un équilibre écologique.
15. Ne pas introduire systématiquement des espèces
Une erreur fréquente consiste à vouloir « peupler » artificiellement une mare.
Il vaut souvent mieux :
créer les conditions d’accueil plutôt que transporter artificiellement le vivant.
La colonisation naturelle peut apporter une communauté adaptée au contexte local.
Les introductions doivent être particulièrement prudentes pour éviter :
À proximité d’un espace de vie, une mare peut participer à un système combinant :
ombre ;
végétation ;
évaporation ;
circulation d’air ;
stockage thermique.
Mais il faut éviter de présenter une petite mare comme un « climatiseur naturel » au sens strict.
Son rôle doit être évalué quantitativement.
28. Étanchéité naturelle
Certains sols sont naturellement peu perméables.
Les matériaux argileux peuvent permettre la création d’une couche relativement étanche lorsque les conditions géotechniques et hydrologiques sont adaptées.
Il faut cependant distinguer :
argile réellement étanche ;
sol argileux fissuré ;
limon ;
sol remanié.
Un diagnostic est indispensable.
29. Étanchéité artificielle
Lorsque l’étanchéité naturelle n’est pas suffisante, plusieurs solutions peuvent être envisagées :
argile compactée ;
matériaux géosynthétiques ;
membranes adaptées.
Le choix dépend :
du sol ;
du volume ;
de la pente ;
de la durabilité recherchée ;
des contraintes environnementales.
30. La sécurité
Une mare doit être conçue avec une attention particulière aux risques :
chute ;
noyade ;
glissement ;
rupture de berge ;
débordement ;
érosion.
Les exigences réglementaires et de sécurité peuvent dépendre du contexte et de la nature de l’ouvrage.
31. Le trop-plein
Une mare doit toujours avoir un chemin de débordement maîtrisé.
45. La mare comme infrastructure multifonctionnelle
La véritable puissance d’une mare Omakëya™ réside dans la superposition des fonctions.
Elle peut simultanément être :
un réservoir hydraulique
un habitat écologique
un élément du réseau trophique
un tampon climatique local
un observatoire scientifique
un élément paysager
un maillon du cycle de l’eau.
46. La mare constitue l’un des éléments les plus intéressants de l’hydrologie régénérative parce qu’elle se situe exactement à l’interface entre :EAU↔SOL↔VEˊGEˊTATION↔BIODIVERSITEˊ↔ATMOSPHEˋRE
Mais une mare réellement résiliente ne se résume pas à creuser un trou et à attendre qu’il se remplisse.
La démarche complète est :OBSERVATION→DIAGNOSTIC→IMPLANTATION→DIMENSIONNEMENT→CONSTRUCTION→COLONISATION→SUIVI→ADAPTATION
Dans la Vision Omakëya™, la mare n’est donc pas un objet posé dans le jardin : elle est un nœud vivant du réseau hydrologique du paysage.
Le chapitre suivant peut naturellement approfondir les noues, fossés végétalisés, swales, banquettes et terrasses hydrologiques, c’est-à-dire tous les dispositifs permettant de conduire l’eau vers les mares et les zones d’infiltration tout en ralentissant son écoulement.
L’hydraulique classique cherche souvent à collecter, canaliser, transporter et évacuer l’eau avec efficacité.
L’hydraulique naturelle poursuit un objectif différent.
Elle cherche à conserver l’eau le plus longtemps possible dans le système écologique, tout en respectant les contraintes hydrologiques, géologiques, sanitaires et de sécurité.
Son principe fondamental peut être résumé en cinq verbes : RALENTIR→INFILTRER→STOCKER→REDISTRIBUER→RESTITUER
Cette succession constitue l’une des bases opérationnelles de l’hydrologie régénérative Omakëya™.
1. Changer de paradigme
Dans une approche conventionnelle, on peut représenter le système ainsi :
43. De l’ouvrage hydraulique au paysage hydraulique
C’est probablement l’un des changements conceptuels les plus importants de l’hydrologie régénérative.
Au lieu de demander :
« Où construire un bassin ? »
on demande :
« Comment organiser l’ensemble du paysage pour que l’eau circule correctement ? »
Le projet ne porte donc plus uniquement sur un ouvrage.
Il porte sur :
la géométrie du terrain + les sols + la végétation + les zones de stockage + les flux souterrains + les exutoires.
44. Vers l’ingénierie des écosystèmes
L’hydraulique naturelle devient alors une véritable discipline d’ingénierie.
Elle doit intégrer :
hydrologie ;
hydraulique ;
pédologie ;
hydrogéologie ;
écologie ;
botanique ;
climatologie ;
génie civil ;
agronomie ;
gestion des risques.
Et surtout, elle doit considérer le temps.
Un ouvrage peut être dimensionné pour aujourd’hui, mais son fonctionnement doit être étudié pour :
2030 ;
2050 ;
45. L’hydraulique naturelle Omakëya™ ne consiste pas à opposer technologie et nature.
Elle consiste à utiliser les lois physiques de l’eau, la topographie, les propriétés du sol et les processus biologiques pour concevoir des systèmes hydrauliques plus distribués, multifonctionnels et résilients.
Le principe directeur reste : RALENTIR→INFILTRER→STOCKER→REDISTRIBUER→RESTITUER
L’eau cesse alors d’être considérée comme un flux qu’il faut simplement évacuer.
Elle devient une ressource dynamique à accompagner à travers le paysage.
Le véritable ouvrage hydraulique Omakëya™ n’est pas nécessairement un bassin, une noue ou un fossé : c’est l’ensemble du paysage organisé pour que chaque goutte d’eau puisse accomplir le maximum de fonctions avant de quitter le système.
Du petit cycle de l’eau au grand cycle : restaurer l’évapotranspiration, la condensation et le recyclage continental
Restaurer l’eau dans un écosystème ne consiste pas uniquement à installer une mare, une citerne ou un bassin d’infiltration.
L’eau fonctionne selon un ensemble de cycles imbriqués.
Une goutte d’eau peut successivement :
tomber sous forme de pluie ;
être interceptée par une feuille ;
pénétrer dans le sol ;
être stockée dans un agrégat ;
rejoindre une nappe ;
être absorbée par une racine ;
être transpirée par une plante ;
rejoindre l’atmosphère ;
se condenser ;
puis retomber sous forme de pluie.
À l’échelle d’un jardin, d’une forêt ou d’un territoire, il devient donc possible d’agir sur certaines parties de ce cycle.
L’objectif de l’hydrologie régénérative n’est pas de fabriquer de l’eau, mais de restaurer les mécanismes qui permettent à l’eau de circuler, de séjourner et de se recycler dans le paysage.
1. Les deux grands cycles de l’eau
On distingue généralement deux niveaux complémentaires.
La végétation devient ainsi une composante active du transport d’eau.
15. Le concept de « pompe biotique »
La notion de pompe biotique est utilisée dans certaines approches scientifiques pour décrire le rôle potentiel des forêts et de l’évapotranspiration dans les circulations atmosphériques et le transport d’humidité.
Elle doit cependant être utilisée avec prudence.
Le fonctionnement atmosphérique réel dépend d’une multitude de mécanismes :
gradients de pression ;
circulation générale ;
convection ;
topographie ;
température ;
humidité ;
évapotranspiration.
Il ne faut donc pas réduire le climat régional à un seul mécanisme.
16. La forêt comme infrastructure hydrologique
Une forêt peut agir simultanément sur :
Interception
Les feuilles retiennent temporairement une partie des précipitations.
Sol
Les racines et la matière organique modifient la structure.
Infiltration
La macroporosité peut favoriser certains flux.
Stockage
Le sol et la biomasse stockent de l’eau.
Évapotranspiration
Les arbres transfèrent de l’eau vers l’atmosphère.
Microclimat
La forêt modifie :
température ;
humidité ;
vent ;
rayonnement.
17. Le rôle des mares et zones humides
Les mares, étangs et zones humides jouent également un rôle important.
Ils permettent :
stockage temporaire ;
évaporation ;
alimentation des sols ;
soutien à la biodiversité ;
ralentissement des écoulements.
Ils créent des surfaces d’échange supplémentaires entre :
eau ↔ sol ↔ atmosphère.
18. Restaurer le cycle de l’eau commence par le sol
Une stratégie Omakëya™ doit commencer par la question :
Que devient une goutte de pluie lorsqu’elle atteint le sol ?
Un sol dégradé peut favoriser : pluie→ruissellement→eˊrosion→perte d’eau
Un sol bien structuré peut favoriser : pluie→infiltration→stockage→racines→eˊvapotranspiration.
19. La couverture végétale
Une couverture végétale permanente peut modifier fortement le comportement hydrologique de la surface.
Elle peut :
protéger le sol contre l’impact des gouttes ;
ralentir le ruissellement ;
favoriser l’infiltration ;
réduire l’évaporation directe ;
alimenter la matière organique ;
maintenir une activité biologique.
Mais là encore, les effets dépendent du climat, de la structure du sol et du type de végétation.
20. Le paillage
Le paillage agit principalement à l’interface :
atmosphère ↔ sol.
Il peut réduire :
rayonnement direct ;
température du sol ;
vitesse du vent au niveau du sol ;
évaporation.
Il peut également contribuer progressivement à la matière organique lorsqu’il se décompose.
21. Le rôle des arbres
Un arbre constitue une véritable infrastructure verticale :
ATMOSPHÈRE ↑ TRANSPIRATION ↑ FEUILLAGE ↑ TRONC ↑ RACINES ↙ ↓ ↘ SOL SOL SOL
Il connecte plusieurs profondeurs du sol avec l’atmosphère.
22. Le rôle des racines profondes
Les racines peuvent exploiter des réserves situées à plusieurs profondeurs.
Cela peut permettre à certains végétaux de maintenir leur transpiration plus longtemps pendant les périodes sèches.
Mais cette consommation d’eau doit être intégrée au bilan.
Une végétation plus abondante n’entraîne donc pas automatiquement une augmentation du débit disponible en aval.
23. Restaurer ≠ maximiser l’évapotranspiration
C’est une distinction essentielle.
L’objectif n’est pas : ET→maximum
mais plutôt : ET optimale+stockage+infiltration+restitution
Une végétation très consommatrice d’eau peut être intéressante dans certains contextes et défavorable dans d’autres.
24. Le bilan hydrique du paysage
Une formulation simplifiée est : ΔS=P−ET−R−D
avec :
P = précipitations ;
ET = évapotranspiration ;
R = ruissellement ;
D = drainage profond ;
ΔS = variation du stockage.
Ce bilan peut être établi :
pour un jardin ;
une parcelle ;
un bassin versant ;
une forêt ;
un territoire.
25. Le paysage comme réservoir distribué
Dans la Vision Omakëya™, il est préférable de ne pas considérer l’eau comme stockée dans un seul ouvrage.
Le stockage peut être réparti entre :
sol ;
mares ;
bassins ;
nappes ;
bois ;
végétation ;
zones humides ;
neige ;
retenues.
On obtient un :
réservoir hydrologique distribué.
26. Ralentir plutôt que simplement retenir
Une mauvaise gestion cherche parfois à :
retenir toute l’eau.
Une stratégie plus robuste cherche à :
ralentir l’eau suffisamment pour qu’elle puisse accomplir son cycle.
37. Restaurer le cycle de l’eau signifie restaurer les connexions.
La pluie ne doit plus être considérée comme un événement à évacuer rapidement, mais comme une ressource qui peut : ralentir→infiltrer→stocker→vivre→eˊvapotranspirer→recycler
Le sol vivant devient alors le premier réservoir.
La végétation devient une interface entre le sol et l’atmosphère.
Les mares et zones humides deviennent des réservoirs intermédiaires.
Les nappes deviennent des stocks à long terme.
Les rivières deviennent des voies de restitution.
Et l’atmosphère devient le grand système de transport de l’humidité.
L’hydrologie régénérative Omakëya™ consiste ainsi moins à « gérer l’eau » qu’à restaurer les chemins qu’elle emprunte naturellement à travers le paysage.
Cette approche prépare directement la suite du Tome 7 : le cycle du carbone, car eau et carbone sont intimement couplés par la photosynthèse, la production végétale, la matière organique, la respiration des sols et l’activité microbienne.
ÉVACUATION RAPIDE ↓ perte du stockHYDROLOGIE RÉGÉNÉRATIVE ↓ ralentissement ↓ infiltration ↓ stockage ↓ flux souterrain ↓ restitution lente
Il ne s’agit cependant pas de retenir toute l’eau partout : le fonctionnement naturel du bassin doit être respecté.
42. Les flux souterrains constituent le réseau invisible qui relie les sols, les nappes, les sources, les rivières et les écosystèmes.
Ils permettent de comprendre pourquoi :
une source peut continuer à couler longtemps après une pluie ;
une rivière peut rester alimentée pendant une sécheresse ;
une nappe peut mettre des années à se reconstituer ;
une pollution peut persister longtemps ;
une zone humide peut dépendre d’un écoulement souterrain invisible.
La notion essentielle à retenir est celle d’inertie hydrologique.
Plus le système souterrain est lent, plus il peut amortir les variations du climat — mais plus sa restauration et son renouvellement peuvent également prendre du temps.
Dans la Vision Omakëya™, le sous-sol devient ainsi une infrastructure naturelle à part entière : Sol→Zone non satureˊe→Aquifeˋre→Source→Rivieˋre
et cette infrastructure doit être diagnostiquée, mesurée, modélisée et protégée au même titre qu’un réseau hydraulique construit par l’homme.
Comprendre, mesurer et restaurer le transfert de l’eau depuis les précipitations jusqu’aux aquifères
La recharge des nappes constitue l’une des grandes fonctions hydrologiques d’un territoire.
Une pluie qui s’infiltre dans le sol ne rejoint pas nécessairement une nappe. Elle peut être :
interceptée par la végétation ;
stockée dans le sol ;
consommée par l’évapotranspiration ;
transférée latéralement ;
drainée vers un cours d’eau ;
retenue temporairement dans une nappe perchée ;
ou finalement atteindre la zone saturée d’un aquifère.
Comprendre cette succession de transferts permet de passer de la simple gestion de la pluie à une véritable hydrologie intégrée du territoire.
La recharge d’une nappe est le résultat d’un parcours de l’eau à travers l’ensemble du système sol–végétation–géologie–climat.
1. Qu’est-ce qu’une nappe souterraine ?
Une nappe souterraine est une zone du sous-sol où les pores ou fissures sont suffisamment remplis d’eau pour constituer un système aquifère exploitable ou hydrologiquement significatif.
Il faut distinguer :
Aquifère
Formation géologique capable :
de stocker de l’eau ;
et surtout de la transmettre.
Nappe
Eau souterraine occupant une partie de cet aquifère.
Aquitard
Formation qui transmet l’eau très lentement.
Aquiclude
Formation très peu perméable pouvant pratiquement empêcher les transferts à l’échelle considérée.
2. Un aquifère n’est pas nécessairement une grande « cavité »
Une représentation populaire imagine parfois une nappe comme un immense lac souterrain.
Dans la majorité des aquifères poreux, ce n’est pas le cas.
L’eau occupe :
les pores entre les grains ;
les fissures ;
les fractures ;
les conduits karstiques.
On peut schématiser :
SOL────────────────────── ↓ pluie ↓ infiltration────────────────────── ZONE NON SATURÉE pores partiellement remplis d'eau────────────────────── NIVEAU DE NAPPE══════════════════════ ZONE SATURÉE══════════════════════ AQUIFÈRE══════════════════════
3. Le cycle de recharge
Le parcours simplifié est :
PRÉCIPITATIONS ↓ INTERCEPTION ↓ SOL ↓ INFILTRATION ↓ ZONE NON SATURÉE ↓ PERCOLATION ↓ ZONE SATURÉE ↓ NAPPE ↓ ÉCOULEMENT SOUTERRAIN ↙ ↘ SOURCE RIVIÈRE
Mais une partie importante de l’eau peut être consommée avant d’atteindre la nappe.
4. Le bilan simplifié de recharge
On peut écrire : P=I+R+ET+ΔS+D
avec :
P : précipitations ;
I : interception ;
R : ruissellement ;
ET : évapotranspiration ;
ΔS : variation du stockage dans le sol ;
D : drainage profond.
Dans une première approximation, la recharge profonde est associée à la fraction de D qui atteint effectivement la zone saturée.
5. La recharge n’est donc pas égale à l’infiltration
C’est une distinction fondamentale.
On peut avoir : infiltration eˊleveˊe
sans avoir : recharge eˊleveˊe.
Pourquoi ?
Parce que l’eau infiltrée peut être :
stockée dans le sol ;
absorbée par les racines ;
évaporée ;
transmise latéralement ;
retenue au-dessus d’une couche peu perméable.
Ainsi :
infiltrer n’est que la première condition de la recharge.
6. La zone non saturée
Entre la surface et la nappe se trouve généralement une zone où les pores contiennent simultanément :
de l’air ;
de l’eau.
Cette zone est essentielle.
Elle constitue une véritable zone de transfert hydrologique.
L’eau y subit :
infiltration ;
percolation ;
adsorption ;
réactions chimiques ;
absorption biologique ;
filtration ;
transformation des contaminants.
7. Le front de recharge
Lors d’un épisode pluvieux important, l’eau peut progresser vers le bas sous la forme d’un front d’humectation.
Avant pluie──────────────── surface████████████████████ sol humide ███-------------------- sol sec ↓ ↓ nappeAprès pluie──────────────── surface████████████████████████████████████████████████ ← front humide ↓ ↓ ↓════════════════════ NAPPE
La vitesse réelle dépend fortement des propriétés du sol et du sous-sol.
8. Les temps de transfert
L’une des caractéristiques les plus importantes d’un aquifère est son temps de transfert.
Une eau tombée aujourd’hui peut rejoindre :
une nappe superficielle en quelques jours ;
une nappe plus profonde en plusieurs mois ;
certains aquifères en plusieurs années ;
certains systèmes en plusieurs décennies ;
parfois davantage.
Il n’existe donc pas une seule « vitesse de l’eau souterraine ».
9. Temps de transfert ≠ vitesse d’écoulement
Il faut distinguer :
Vitesse de l’eau
Vitesse réelle de déplacement dans les pores.
Temps de transfert
Durée nécessaire à une molécule ou un volume d’eau pour parcourir un trajet donné.
Temps de résidence
Durée moyenne pendant laquelle l’eau reste dans le système avant d’en sortir.
Ces notions sont fondamentales en hydrogéologie.
10. Un exemple conceptuel
Imaginons :
profondeur de nappe : 20 m ;
vitesse effective moyenne : 0,1 m/j.
Une approximation simplifiée donnerait : t=0,120 t=200 jours
Mais ce calcul ne constitue pas une estimation hydrogéologique fiable à lui seul.
Pourquoi ?
Parce que le trajet réel peut être :
tortueux ;
hétérogène ;
préférentiel ;
ralenti par des horizons peu perméables.
11. La recharge rapide
Certaines situations favorisent des transferts rapides :
fissures ;
fractures ;
galeries ;
conduits karstiques ;
macropores ;
zones très perméables.
Dans un système karstique, par exemple, l’eau peut atteindre rapidement la zone saturée.
Cela augmente également la vulnérabilité aux pollutions.
12. La recharge lente
Dans un milieu relativement homogène et peu perméable, l’eau peut progresser beaucoup plus lentement.
On peut avoir :
pluie ↓sol ↓horizon B ↓horizon C ↓aquifère
avec des temps de transfert importants.
Cette lenteur peut contribuer à une certaine protection vis-à-vis des variations climatiques de court terme.
Mais elle signifie aussi que :
les effets d’une sécheresse ou d’une surexploitation peuvent apparaître avec retard.
13. Les aquifères libres
Dans un aquifère libre, la surface supérieure de la zone saturée constitue la nappe phréatique.
Elle est directement influencée par :
infiltration ;
précipitations ;
sécheresse ;
pompages ;
évapotranspiration ;
échanges avec les cours d’eau.
Le niveau de la nappe peut donc fluctuer relativement rapidement.
14. Les aquifères captifs
Un aquifère captif est confiné sous une formation relativement peu perméable.
La recharge peut alors se produire :
dans une zone d’affleurement ;
latéralement ;
à travers une zone de confinement ;
à partir d’un autre compartiment hydrogéologique.
Le temps de renouvellement peut être beaucoup plus long.
15. Les nappes perchées
Une nappe perchée peut se développer au-dessus d’un horizon peu perméable situé dans la zone non saturée.
l’eau souterraine n’est pas séparée du jardin, du champ ou de la forêt.
Elle est l’aboutissement d’une chaîne de processus : Atmospheˋre→Veˊgeˊtation→Sol→Sous-sol→Aquifeˋre
et inversement : Aquifeˋre→Sources→Rivieˋres→Sols→Veˊgeˊtation→Atmospheˋre
Le cycle de l’eau est donc véritablement souterrain et aérien à la fois.
42. Une politique de recharge efficace ne consiste pas simplement à « faire infiltrer davantage ».
Elle doit chercher à :
ralentir l’eau → favoriser l’infiltration → stocker dans le sol → permettre la percolation → protéger la qualité → recharger les aquifères → maintenir les sources et les cours d’eau.
Et surtout :
une nappe est un patrimoine hydrologique dont le temps de renouvellement peut être beaucoup plus long que celui d’un jardin, d’une culture ou même d’une génération humaine.
C’est pourquoi la conception Omakëya™ doit intégrer simultanément hydrologie de surface, pédologie, végétation, hydrogéologie et qualité des eaux.
Réserve utile, humus, argiles, matière organique, biopores et agrégats : comment un sol vivant devient un réservoir hydrologique
L’infiltration n’est que la première étape.
Faire pénétrer l’eau dans le sol ne garantit pas qu’elle y restera suffisamment longtemps pour être utile aux plantes. Une partie peut rapidement rejoindre les horizons profonds, une autre rester fortement retenue par les particules, tandis qu’une fraction intermédiaire constitue une véritable réserve hydrique exploitable par les racines.
La question fondamentale devient donc :
Comment transformer le sol en un réservoir capable de recevoir l’eau, de la conserver, de la redistribuer et de la rendre progressivement disponible au vivant ?
C’est ici que se rejoignent la pédologie, la physique des sols, la biologie, l’hydrologie et l’agroclimatologie.
1. Le sol comme réservoir vivant
Un sol peut être représenté comme un réservoir complexe :
C’est une architecture dynamique dont les pores sont continuellement créés, détruits, agrandis, colmatés et reconnectés par les processus physiques et biologiques.
2. Les différents compartiments de stockage
L’eau peut être stockée dans plusieurs structures :
pores entre les grains ;
pores à l’intérieur des agrégats ;
micropores associés aux argiles ;
espaces associés à la matière organique ;
galeries de lombrics ;
anciens canaux racinaires ;
réseaux de fissures ;
interfaces entre particules minérales et matière organique.
Cette diversité est essentielle.
La capacité de stockage ne dépend donc pas uniquement de la quantité de matière présente, mais de l’architecture tridimensionnelle du sol.
3. La réserve utile
La réserve utile (RU) correspond à une estimation de l’eau située entre :
la capacité au champ ;
le point de flétrissement permanent.
On peut l’exprimer en hauteur d’eau : RU=(θCC−θPFP)Z
où :
θCC = teneur en eau à la capacité au champ ;
θPFP = teneur en eau au point de flétrissement permanent ;
Z = profondeur considérée.
4. Exemple
Supposons un horizon de : Z=0,50 m
avec : θCC=0,32
et : θPFP=0,16
Alors : RU=(0,32−0,16)×0,50 RU=0,08 m
soit : 80 mm
Comme : 1 mm=1 L/m2
cela correspond à : 80 L/m2
sur cet horizon.
5. La réserve utile n’est pas le stockage total
C’est une distinction fondamentale.
Un sol peut contenir : 150 L/m2
d’eau totale, mais seule une partie peut être facilement mobilisée par les plantes.
Cette boucle est particulièrement importante dans les systèmes pérennes.
17. Les racines profondes
Les arbres et certaines plantes vivaces peuvent créer des biopores traversant plusieurs horizons.
Cela peut permettre à l’eau de :
contourner certaines zones compactées ;
pénétrer plus profondément ;
rejoindre des horizons plus humides.
Mais l’effet dépend de la continuité et de la connectivité des pores.
18. Les lombrics
Les lombrics créent également des biopores.
Selon leur écologie, leurs galeries peuvent être :
superficielles ;
horizontales ;
profondes ;
relativement permanentes.
Ces structures peuvent favoriser :
infiltration ;
aération ;
transfert de matière organique ;
enracinement.
19. Les champignons
Les réseaux mycéliens constituent une autre architecture biologique.
Les hyphes peuvent :
relier les particules ;
contribuer à la formation d’agrégats ;
modifier les flux microscopiques ;
créer des interfaces entre racines et sol.
Les mycorhizes ajoutent une dimension supplémentaire :
la plante et le champignon forment alors une interface hydraulique et minérale intégrée.
20. Le stockage de l’eau est donc tridimensionnel
Un modèle simpliste considère :
« le sol contient X litres d’eau par m² ».
Le modèle Omakëya™ doit aller plus loin.
Il faut considérer :
profondeur ;
distribution verticale ;
distribution horizontale ;
taille des pores ;
connectivité ;
zones racinaires ;
horizons pédologiques.
On peut représenter :
Surface────────────────────────── ↓ ↓ racine racine ↓ ↓─────── A ──────────────── • • • • • • •─────── B ──────────────── ↓ ↓ biopores ↓ ↓─────── C ──────────────── ↓ drainage
21. L’eau stockée n’est jamais immobile
Même lorsque l’eau est considérée comme « stockée », elle peut :
descendre ;
remonter par capillarité ;
se déplacer latéralement ;
être absorbée par une racine ;
être transférée entre pores ;
s’évaporer ;
être consommée par les microorganismes.
Le sol est donc un réservoir dynamique.
22. Le stockage et la texture
On peut établir une comparaison qualitative :
Sol
Stockage potentiel
Disponibilité
Drainage
Sable grossier
Faible
Faible à moyenne
Très rapide
Sable limoneux
Moyen
Moyenne
Rapide
Limon
Élevé
Souvent bonne
Moyenne
Limon argileux
Élevé
Variable
Moyenne à lente
Argile
Très élevé
Variable à faible
Lent
Sol structuré riche en MO
Élevé
Potentiellement élevée
Variable
Les valeurs réelles doivent être déterminées par mesure ou par données pédologiques adaptées.
23. Le paradoxe du sol argileux
Un sol argileux peut être :
trop humide en hiver et trop sec en été.
Cela semble contradictoire.
Mais il suffit de considérer la dynamique des pores :
hiver
→ saturation
→ faible aération
→ drainage lent.
Puis :
été
→ forte évapotranspiration
→ retrait éventuel
→ eau fortement retenue
→ extraction difficile.
24. Le paradoxe du sol sableux
Le phénomène inverse peut apparaître :
pluie
→ infiltration rapide
→ drainage rapide
→ faible stockage.
Puis :
sécheresse
→ faible réserve
→ dessiccation rapide.
Un sol sableux peut donc nécessiter une gestion particulièrement efficace de :
couverture ;
matière organique ;
irrigation ;
choix variétal ;
enracinement.
25. L’objectif : créer une architecture hydrique équilibrée
La conception Omakëya™ vise donc à favoriser simultanément :
En surface
interception ;
ralentissement ;
protection.
Dans les premiers horizons
stockage ;
activité biologique ;
racines.
En profondeur
infiltration ;
stockage profond ;
enracinement ;
redistribution.
En excès
drainage contrôlé ;
recharge ;
transfert vers les zones humides ou réserves.
26. Le stockage par horizon
Pour un diagnostic précis, il est utile de découper le profil.
Exemple :
Horizon
Profondeur
RU estimée
Volume sur 100 m²
A
0–20 cm
25 mm
2,5 m³
B
20–50 cm
35 mm
3,5 m³
C
50–100 cm
20 mm
2,0 m³
Total
0–100 cm
80 mm
8,0 m³
Ces chiffres sont illustratifs.
Ils montrent cependant une idée importante :
la profondeur du sol peut transformer radicalement le volume hydrique disponible.
27. Un hectare change complètement l’échelle
Sur : 1 ha=10000 m2
un stockage supplémentaire de seulement : 10 mm
représente : 10×10000=100000 L
soit : 100 m3
Un simple gain de 10 mm de stockage fonctionnel peut donc représenter 100 m³ d’eau par hectare.
28. Le carbone comme infrastructure hydrologique
Une idée majeure du Tome 7 peut être formulée ainsi :
le carbone organique du sol n’est pas seulement un stock de carbone ; il participe à l’architecture physique et biologique qui conditionne le cycle de l’eau.
On retrouve : Carbone→biologie→agreˊgation→porositeˊ→infiltration→stockage
Mais cette relation doit être étudiée quantitativement : l’augmentation du carbone organique ne produit pas partout le même gain hydrique.
29. Le stockage de l’eau et le climat
Le stockage hydrique influence également le microclimat.
Un sol humide peut fournir de l’eau à la végétation.
La végétation peut alors augmenter :
transpiration ;
évapotranspiration ;
humidité de l’air ;
dissipation d’énergie par chaleur latente.
On obtient une chaîne :
pluie
→ sol
→ réserve hydrique
→ racines
→ feuilles
→ transpiration
→ atmosphère
Le stockage hydrique du sol devient donc indirectement un composant du système climatique local.
30. Le sol comme batterie hydrique
Une analogie utile consiste à comparer le sol à une batterie.
Batterie
Sol
capacité
volume de stockage
charge
infiltration
décharge
évapotranspiration
pertes
drainage/évaporation
puissance de sortie
capacité à fournir l’eau rapidement
état de charge
humidité actuelle
vieillissement
dégradation structurale
Cette analogie doit rester conceptuelle, mais elle permet de comprendre une différence fondamentale :
un sol peut avoir une grande capacité mais être incapable de fournir rapidement l’eau dont la plante a besoin.
31. Vers un indicateur de « batterie hydrique »
On pourrait définir, dans le cadre des futurs modèles Omakëya™, un état de charge hydrique : SOCh=Smax−SminS−Smin
avec :
S = stockage actuel ;
Smin = stockage minimal considéré ;
Smax = stockage maximal fonctionnel.
On obtient ainsi un indicateur conceptuel compris entre : 0≤SOCh≤1
Il pourrait être utilisé dans un futur tableau de bord agroclimatique.
32. Mesurer plutôt que supposer
Pour caractériser réellement le stockage d’un site, il faudra combiner :
Mesures physiques
humidité volumique ;
densité apparente ;
texture ;
profondeur ;
capacité au champ ;
point de flétrissement.
Mesures biologiques
biomasse microbienne ;
activité enzymatique ;
racines ;
lombrics ;
champignons.
Mesures structurales
stabilité des agrégats ;
macroporosité ;
compaction ;
continuité des biopores.
33. Le protocole scientifique Omakëya™
Pour chaque horizon :
1. Prélever
Échantillon représentatif.
2. Mesurer
texture ;
densité ;
matière organique ;
humidité.
3. Déterminer
capacité au champ ;
point de flétrissement ;
réserve utile.
4. Observer
racines ;
agrégats ;
galeries ;
activité biologique.
5. Cartographier
Associer les données au profil pédologique et au SIG.
6. Modéliser
Simuler :
pluie ;
stockage ;
évapotranspiration ;
drainage ;
sécheresse.
34. Une nouvelle façon de concevoir les jardins
Dans la méthode Omakëya™, le concepteur ne devrait donc plus seulement demander :
« Combien de litres d’eau dois-je apporter ? »
Il devrait demander :
« Combien de millimètres de pluie mon système peut-il infiltrer, stocker et rendre disponibles aux racines avant de devoir irriguer ? »
Cette question change radicalement la conception.
35. Le principe fondamental
On peut résumer le fonctionnement par : Intercepter→Infiltrer→Stocker→Redistribuer→Utiliser→Restituer
C’est l’un des principes structurants de l’hydrologie régénérative Omakëya™.
36. Transformer le sol en infrastructure vivante
Un sol vivant peut être simultanément :
un réservoir ;
un filtre ;
un réseau hydraulique ;
un habitat ;
une réserve de nutriments ;
un stockage de carbone ;
un support racinaire ;
un régulateur thermique.
Les argiles fournissent une capacité de rétention importante.
La matière organique participe à la rétention et surtout à la structuration.
L’humus contribue à l’organisation physico-chimique du système.
Les agrégats créent une architecture de pores.
Les racines et lombrics construisent des biopores.
Les microorganismes participent à la stabilisation de cette architecture.
Ainsi :
le stockage de l’eau n’est pas une propriété statique du sol : c’est le résultat émergent de son architecture minérale, organique et biologique.
Et c’est précisément cette idée qui permet de passer de la pédologie classique à une véritable ingénierie hydrologique du sol vivant.
Comprendre, mesurer et améliorer la capacité d’un sol à recevoir l’eau
L’infiltration constitue l’une des fonctions hydrologiques fondamentales d’un sol.
Lorsqu’une pluie atteint le sol, elle ne devient pas automatiquement une ressource pour les plantes. Une partie peut :
s’infiltrer ;
ruisseler ;
s’évaporer ;
être interceptée par la végétation ;
être temporairement stockée en surface ;
rejoindre rapidement les horizons profonds.
L’enjeu de l’hydrologie régénérative est donc de favoriser une infiltration suffisamment rapide pour limiter le ruissellement, mais également suffisamment fonctionnelle pour permettre le stockage de l’eau dans la zone racinaire.
Un sol vivant n’est pas simplement un sol qui absorbe beaucoup d’eau : c’est un sol dont la structure permet à l’eau de pénétrer, de circuler, de se stocker et d’être redistribuée.
1. Qu’est-ce que l’infiltration ?
L’infiltration correspond au passage de l’eau depuis la surface vers le sol.
À ne pas confondre avec :
infiltration : entrée de l’eau dans le sol ;
percolation : déplacement de l’eau à travers les horizons ;
drainage : transfert de l’eau vers les profondeurs ou vers une zone de sortie ;
ruissellement : déplacement de l’eau à la surface.
Chaque valeur représente un taux d’infiltration mesuré ou estimé.
Cette carte peut ensuite être croisée avec :
pente ;
occupation du sol ;
végétation ;
texture ;
réseau de drainage ;
topographie ;
profondeur du sol.
33. Le SIG devient alors un outil d’ingénierie
On peut superposer :
couche 1 : topographie
couche 2 : sols
couche 3 : infiltration
couche 4 : ruissellement
couche 5 : végétation
couche 6 : réseau hydrographique
couche 7 : ouvrages hydrauliques
On passe ainsi d’un simple test de terrain à une véritable cartographie hydrologique fonctionnelle.
34. Du diagnostic au dimensionnement
Une fois l’infiltration connue, on peut dimensionner :
noues ;
jardins de pluie ;
bassins d’infiltration ;
mares ;
fossés végétalisés ;
terrasses ;
zones humides artificielles ;
systèmes de récupération des eaux pluviales.
L’infiltration devient donc une donnée d’ingénierie.
35. La logique Omakëya™
Le raisonnement complet peut être représenté ainsi :
OBSERVATION ↓DIAGNOSTIC DU SOL ↓MESURE DE L'INFILTRATION ↓CARTOGRAPHIE ↓MODÉLISATION DU RUISSELLEMENT ↓CONCEPTION HYDROLOGIQUE ↓DIMENSIONNEMENT ↓RÉALISATION ↓MESURE APRÈS TRAVAUX ↓COMPARAISON ↓AMÉLIORATION
36. Mesurer avant et après
C’est un principe particulièrement important.
Une restauration écologique devrait pouvoir être évaluée.
Par exemple :
Avant restauration f=8 mm/h
Après restauration f=42 mm/h
On peut alors quantifier l’évolution.
Mais il faut conserver :
même méthode ;
conditions comparables ;
plusieurs points ;
répétitions ;
historique climatique.
37. Indicateur Omakëya™ d’infiltration
On pourrait créer un indicateur simple : Irel=favantfapreˋs
Dans l’exemple : Irel=842=5,25
Le flux mesuré serait donc environ 5,25 fois supérieur dans les conditions comparées.
Ce ratio n’est toutefois pertinent que si les protocoles sont réellement comparables.
38. Un indicateur encore plus intéressant : l’eau infiltrée
Pour l’ingénierie des écosystèmes, il faut aller au-delà du seul taux instantané.
On peut chercher à quantifier : Vinfiltreˊ
sur une pluie donnée.
On passe alors de :
« mon sol infiltre 40 mm/h »
à :
« lors d’un événement pluvieux donné, mon système a infiltré X m³ et évité Y m³ de ruissellement ».
C’est beaucoup plus pertinent pour un projet territorial.
39. L’infiltration est donc une propriété physique, biologique et paysagère.
Elle dépend de l’interaction entre :
pluie
↓
surface
↓
structure
↓
porosité
↓
racines
↓
lombrics
↓
matière organique
↓
eau
↓
plantes
↓
atmosphère
La Vision Omakëya™ ne cherche donc pas simplement à « faire entrer l’eau dans le sol ».
Elle cherche à construire une architecture vivante de l’eau, capable de transformer les précipitations en une ressource durable.
La meilleure pluie est celle qui ne devient ni ruissellement destructeur ni drainage inutile, mais qui entre dans le système vivant, y circule, y reste suffisamment longtemps et devient disponible pour les organismes qui en ont besoin.
De l’eau gravitaire à l’eau hygroscopique : comprendre ce que devient réellement chaque millimètre de pluie dans un sol vivant
L’expression « eau du sol » semble désigner une réalité unique. En réalité, l’eau présente dans un sol peut se trouver sous des états physiques et fonctionnels très différents.
Deux sols contenant exactement la même quantité totale d’eau peuvent présenter des comportements radicalement différents pour une plante.
Dans l’un, l’eau peut être :
rapidement drainée ;
facilement absorbée ;
stockée dans les pores ;
accessible aux racines.
Dans l’autre, elle peut être :
fortement retenue par les particules ;
piégée dans des micropores ;
difficilement accessible ;
pratiquement inutilisable par les végétaux.
La question fondamentale devient donc :
Où se trouve l’eau, sous quelle forme est-elle retenue et quelle énergie faut-il dépenser pour l’extraire ?
C’est cette distinction qui permet de passer d’une simple mesure de l’humidité du sol à une véritable hydrologie fonctionnelle.
1. Une même eau, plusieurs comportements
Dans le sol, on distingue classiquement plusieurs catégories fonctionnelles :
eau gravitaire ;
eau capillaire ;
eau hygroscopique ;
eau disponible ;
eau indisponible.
Attention cependant :
ces catégories ne sont pas toujours strictement séparées physiquement.
Elles représentent surtout des domaines de comportement hydrique.
L’eau peut progressivement passer d’un comportement à l’autre lorsque le sol sèche.
2. L’eau gravitaire
L’eau gravitaire est l’eau qui est principalement soumise à la gravité et qui peut circuler rapidement à travers les pores suffisamment grands.
Elle apparaît notamment après :
une forte pluie ;
une irrigation importante ;
une saturation du sol ;
une remontée de nappe.
Elle se déplace vers le bas lorsque le drainage est possible.
3. Les macropores : autoroutes de l’eau
L’eau gravitaire circule préférentiellement dans :
