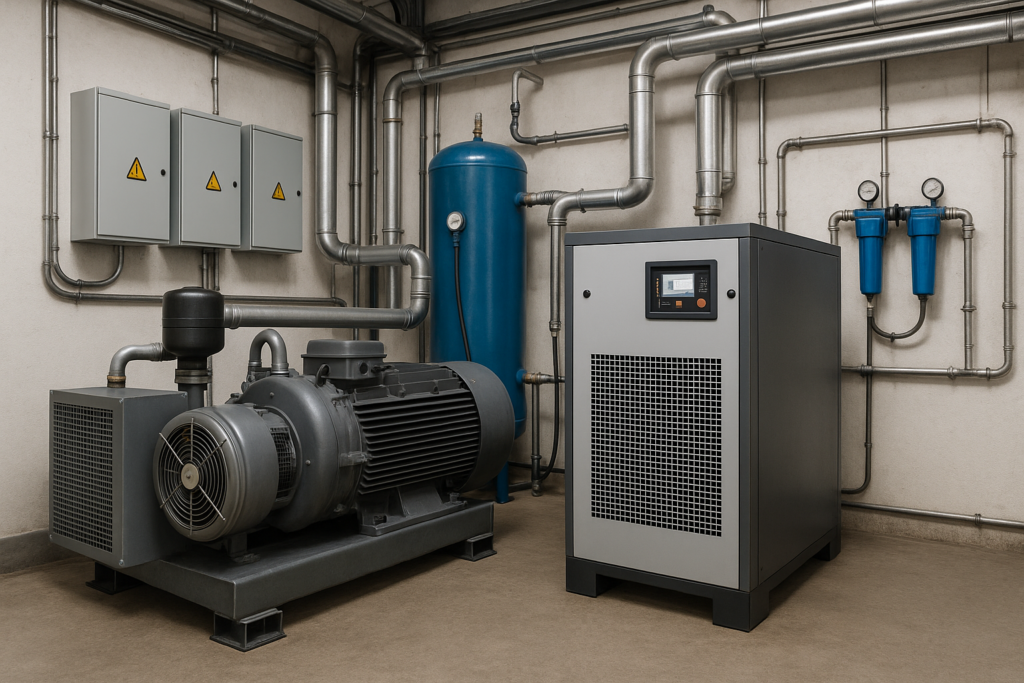

L’air comprimé est souvent qualifié de quatrième fluide industriel, au même titre que l’électricité, l’eau ou la vapeur. Mais contrairement aux apparences, cet air n’est jamais « sec » à la sortie du compresseur : il contient de l’eau sous forme de vapeur, voire sous forme liquide. Or, l’humidité dans un réseau d’air comprimé est une ennemie silencieuse : corrosion des tuyaux, perturbation des équipements pneumatiques, dégradation des instruments de mesure, pollution des produits finis…

C’est pourquoi l’usage d’un sécheur d’air comprimé est indispensable dans la majorité des applications industrielles. Mais attention : un sécheur mal dimensionné peut être aussi néfaste qu’un sécheur absent. Il en résulte une usure prématurée, une consommation énergétique excessive, une inefficacité de traitement, et des pertes de performance globales.

Cet article vous propose une analyse complète sur le bon dimensionnement des sécheurs d’air comprimé, en fonction des plages de charge (<70 %, 90 %, 100 %, 120 %, 150 %+), du type de technologie (réfrigération ou adsorption), de la température ambiante, de l’hygrométrie, et de l’adaptation à la dynamique de production.

1. Pourquoi sécher l’air comprimé ?

L’air atmosphérique contient entre 1 et 40 g/m³ d’eau, selon la température et l’humidité relative. Lorsqu’il est comprimé, la vapeur d’eau contenue dans l’air se condense. Si elle n’est pas éliminée :

Elle crée de la rouille dans les tuyauteries métalliques
Elle colmate les filtres
Elle endommage les vérins et vannes pneumatiques
Elle est incompatible avec les procédés alimentaires, électroniques, pharmaceutiques…

🎯 Objectif : réduire le point de rosée de l’air comprimé (par exemple à +3 °C pour un sécheur frigorifique, ou à -40 °C pour un sécheur par adsorption).

2. Les types de sécheurs d’air comprimé

🔹 Sécheurs à réfrigération

Refroidissent l’air comprimé à env. 3 °C pour faire condenser l’eau
Moins coûteux
Point de rosée +3 °C (classe 4 selon ISO 8573-1)
Consommation électrique modérée

❗ À éviter dans les environnements trop froids (risque de givre) ou avec des exigences de point de rosée très bas.

🔹 Sécheurs à adsorption

Utilisent un matériau déshydratant (zéolite, alumine) pour capturer la vapeur d’eau
Point de rosée jusqu’à -40 °C ou -70 °C (classe 2 à 1)
Plus énergivores (chauffage ou purge d’air pour régénération)
Indispensables pour les industries sensibles

3. Dimensionnement : quels paramètres à considérer ?

Le dimensionnement d’un sécheur dépend :

Du débit maximal d’air comprimé (m³/h ou l/min)
De la pression de service (bar)
De la température d’entrée d’air
De la température ambiante
Du point de rosée souhaité
De la technologie utilisée
De la variabilité de la demande
Du taux de charge sur 24h

💡 Astuce : toujours prendre une température d’entrée de l’air > température ambiante + 10 °C, pour compenser les pics de chaleur en été.

4. Conséquences d’un sous-dimensionnement (< 70 à 90 %)

🔴 Usure prématurée du sécheur

Fonctionnement en surcharge thermique
Le fluide frigorigène ou le matériau déshydratant sature plus rapidement
Augmentation de la fréquence des cycles → vieillissement accéléré

🔴 Séchage inefficace

Point de rosée non atteint
Humidité résiduelle dans le réseau
Contamination des équipements sensibles

🔴 Pannes en chaîne

Formation d’eau dans les tuyauteries
Colmatage des filtres
Dysfonctionnements aléatoires sur les machines
Multiplication des arrêts non planifiés

⚠️ Même un écart de 10 % sur le débit peut dégrader l’efficacité de séchage de plus de 20 %.

5. Dimensionnement idéal (100 % à 110 %)

✅ Rendement optimal

Le sécheur travaille à son point de fonctionnement nominal
Le COP (coefficient de performance) est maximisé
La régulation thermique est fluide

✅ Durée de vie allongée

Moins de cycles
Moins de sollicitations mécaniques et thermiques
Moins de maintenance curative

✅ Efficacité constante

Point de rosée stable
Adaptation possible aux petits pics de charge
Faible risque de dérive même en été

✅ Recommandation ingénieur : dimensionner pour 100 à 110 % de la charge nominale + marge climatique, avec une réserve de sécurité intelligente.

6. Surdimensionnement (120 % à 150 % et plus) : erreurs fréquentes

🟡 Surchauffe en charge faible

Les sécheurs, notamment à réfrigération, n’aiment pas fonctionner à vide :

Cycles de marche/arrêt fréquents
Condensation dans les échangeurs
Mauvaise stabilisation du point de rosée

🟡 Consommation électrique inutile

Un sécheur surdimensionné consomme plus d’électricité :

Plus de fluide à pomper ou chauffer
Inertie thermique accrue
Usure prématurée des composants de régulation

🟡 Coût d’investissement injustifié

Appareil plus cher (jusqu’à +50 %)
Surface au sol plus grande
Temps d’amortissement allongé

❌ Trop de marge = moins de performance, contrairement aux idées reçues.

7. En cas de pics momentanés de production

⚡ Mauvaise stratégie : surdimensionner en permanence

Vous risquez :

Un fonctionnement inefficace la majorité du temps
Une régulation instable
Des arrêts intempestifs

✅ Bonne stratégie : ajouter une inertie tampon

Ballon de stockage d’air comprimé après séchage
Sécheur en mode adaptatif ou dual mode
Ou deux sécheurs en parallèle (avec alternance en cascade)

8. Effets du climat : canicule, hygrométrie

☀️ Haute température ambiante (> 35 °C)

Réduction des performances des sécheurs frigorifiques
Risque de surpression du circuit de réfrigération
Baisse de rendement : jusqu’à -20 %

💧 Hygrométrie forte (> 75 %)

Entrée d’air plus saturée → plus de condensation
Le sécheur doit travailler plus fort pour atteindre le même point de rosée
Saturation rapide du média adsorbant ou du séparateur

⚠️ Toujours vérifier les correction factors fournis par le fabricant pour adapter la puissance à la température d’entrée et l’humidité.

9. Impacts électriques et mécaniques

🔌 Pics d’intensité au redémarrage

Un sécheur à réfrigération qui fonctionne par cycles courts :

Subit des appels de courant fréquents
Augmente la puissance réactive
Use les relais, contacteurs, compresseurs de froid

🔧 Usure des composants internes

Vannes, purgeurs, échangeurs, sondes, régulateurs… sont dimensionnés pour un régime nominal
Trop de cycles → dégradation prématurée
Maintenance anticipée

10. Astuces et bonnes pratiques pour un bon dimensionnement

✅ Analyser la charge réelle sur 7 à 30 jours

Via capteurs IoT ou superviseur, pour capter la variabilité de la demande

✅ Prévoir une régulation intelligente

Sécheurs à modulation de débit, à pilotage externe ou hybride froid/adsorption

✅ Intégrer les conditions extrêmes

Été / hiver, salle fermée ou ventilée, air pollué ou huileux

✅ Adapter le réseau en aval

Une mauvaise pente ou des tuyaux non purgés peuvent ruiner l’efficacité du sécheur

✅ Maintenance régulière et prédictive

Remplacement périodique du média adsorbant ou du fluide, test du point de rosée

✅ Respecter les classes ISO 8573-1

Classe 4 ou 5 pour applications générales, classe 2 pour machines sensibles, classe 1 pour industries critiques

Le bon séchage commence par un bon dimensionnement

Le sécheur d’air comprimé, trop souvent perçu comme un simple « accessoire », est en réalité un organe vital du réseau de fluides industriels. Son bon dimensionnement permet :

D’éviter des pannes en cascade
D’assurer la qualité de l’air comprimé
De réduire la consommation énergétique
D’allonger la durée de vie du compresseur et des équipements en aval

Un sécheur bien dimensionné, c’est un sécheur qui travaille efficacement, silencieusement, et sans surprise, été comme hiver.

Bien Dimensionner un Sécheur d’Air Comprimé : Clé de Performance, d’Économie et de Fiabilité Industrielle

🧭

L’air comprimé : un fluide stratégique mais naturellement humide
L’humidité, ennemie silencieuse de la performance industrielle
Pourquoi un sécheur mal dimensionné est plus risqué qu’un sécheur absent
Objectif du guide : maîtriser le dimensionnement, éviter les surcoûts, garantir la fiabilité

🔍 I. COMPRENDRE LE RÔLE DU SÉCHEUR D’AIR COMPRIMÉ

Objectif : abaisser le point de rosée de l’air comprimé
Effets de l’humidité non traitée sur :
- Réseaux de tuyauterie (corrosion)
- Outils pneumatiques (grippage)
- Process sensibles (alimentation, électronique, pharmacie…)
Typologies de sécheurs :
- À réfrigération : simple, efficace, pour point de rosée +3 °C
- À adsorption : pour exigences sévères, -40 °C à -70 °C
Norme ISO 8573-1 : comprendre les classes de pureté (eau)

⚙️ II. VARIABLES CLÉS POUR LE DIMENSIONNEMENT

Débit d’air comprimé (m³/h ou l/min) à traiter
Pression de service (effet sur volume et température)
Température d’entrée de l’air (en sortie de compresseur)
Température ambiante (locale technique ou extérieure)
Humidité relative ambiante (hygrométrie saisonnière)
Point de rosée requis selon l’application
Facteurs de correction fabricant à intégrer (T°, HR, pression)
Marge de sécurité : comment la définir intelligemment

📉 III. DIMENSIONNEMENT INSUFFISANT (< 70 %)

Sécheur toujours en surcharge → fonctionnement instable
Point de rosée non atteint → humidité résiduelle
Saturation des échangeurs ou du dessicant
Risques sur l’ensemble du réseau : corrosion, fuites, contamination
Accélération de l’usure interne : compresseur, filtres, purges
Surconsommation d’électricité (système à fond sans rendement)
Arrêts imprévus ou défauts thermiques fréquents
Impossibilité de réagir aux pics ou à la chaleur estivale

⚠️ IV. DIMENSIONNEMENT LÉGÈREMENT INSUFFISANT (≈ 90 %)

Le système fonctionne… mais sans aucune marge
Point de rosée instable selon la saison ou la charge
Moins de fiabilité en cas de montée en température extérieure
Usure accélérée par cycles courts / longues durées sous stress
Inadapté aux environnements critiques (pharma, électronique)

✅ V. DIMENSIONNEMENT OPTIMAL (100 à 110 %)

Meilleur rendement global du sécheur
Fonctionnement à charge nominale = efficacité énergétique maximale
Longévité des composants assurée (détendeur, échangeur, média déshydratant)
Régulation stable = point de rosée maîtrisé
Capacité à absorber des variations de débit modérées
Moins de cycles de régulation → meilleure stabilité thermique
Baisse du coût d’exploitation par m³ d’air sec

🟡 VI. SURDIMENSIONNEMENT MODÉRÉ (110 à 120 %)

Risques de fonctionnement à vide ou sous-régime
Comportement erratique : cycles courts, oscillations du point de rosée
Augmentation du nombre de démarrages → usure électrique
Réduction de la performance thermique globale
Coût d’achat et d’installation inutilement plus élevé
Perturbation de la régulation aval (purges, capteurs de T°/HR)

🔴 VII. SURDIMENSIONNEMENT EXCESSIF (≥ 150 %)

Rendement énergétique dégradé (COP chuter drastiquement)
Cycles de fonctionnement courts, incessants → stress thermique
Risque de condensation interne (débit trop faible, pas assez chaud)
Usure prématurée des éléments de régulation
Problèmes de démarrage : pics d’intensité / redémarrages multiples
Coût d’investissement surdimensionné + ROI défavorable
Mauvaise compatibilité avec les sécheurs à adsorption (régénération excessive)

🔧 VIII. FONCTIONNEMENT EN MODE MARCHE/ARRÊT TROP FRÉQUENT

Sécheur réfrigéré : compresseur frigorifique mis à rude épreuve
Sécheur à adsorption : cycles de régénération accélérés
Augmentation des appels de courant → surcharge tableau
Usure mécanique des composants : contacteurs, ventilateurs, purgeurs
Impact sur la stabilité du point de rosée
Nuisances sonores accrues

⚡ IX. RÉPONSE AUX PICS MOMENTANÉS DE CONSOMMATION D’AIR

Pourquoi une solution figée ne suffit jamais
Limites du sécheur seul : inertie thermique et capacité instantanée
Solutions techniques :
- Ballon d’air comprimé (tampon)
- Sécheur modulaire ou dual flow
- Groupes en parallèle avec pilotage séquentiel
Régulation adaptative (via automates / capteurs)
Anticiper les périodes critiques (redémarrage usine, montées en cadence)

🌡️ X. IMPACT DU CLIMAT SUR LES PERFORMANCES

A. Température ambiante élevée (canicule, locaux non ventilés)

Chute du rendement de l’échangeur frigorifique
Risque de surchauffe, déclenchements haute pression
Moins de condensation → humidité résiduelle accrue

B. Hygrométrie forte

Plus de vapeur à traiter = surcharge du sécheur
Point de rosée plus difficile à atteindre
Condensats en excès dans le réseau

C. Altitude ou locaux confinés

Refroidissement difficile → besoin de surdimensionnement intelligent
Altitude = baisse de densité de l’air → moins d’échange thermique

🔌 XI. CONSÉQUENCES ÉLECTRIQUES DU MAUVAIS DIMENSIONNEMENT

Appels de courant élevés au démarrage
Fonctionnement en surcharge → puissance active et réactive élevées
Déséquilibre phase / neutre si mauvais câblage ou compresseur usé
Détérioration de la qualité d’énergie dans l’atelier
Influence sur les variateurs / onduleurs de la ligne

🧠 XII. ASTUCES, BONNES PRATIQUES ET CONSEILS D’INGÉNIEUR

Analyser le profil réel de consommation d’air sur plusieurs jours
Appliquer les facteurs de correction climatiques du fabricant
Intégrer un ballon de stockage pour lisser les pics
Toujours prévoir un préfiltrage efficace pour préserver le sécheur
Prévoir de la maintenance préventive régulière (média, sondes, purgeurs)
Choisir une régulation intelligente ou à variation de débit
Penser à la modularité pour évoluer avec le besoin
Vérifier le dimensionnement conjoint du compresseur + sécheur + filtration

📊 XIII. CAS PRATIQUES ET EXEMPLES CONCRETS

Atelier mécanique sous-dimensionné en été
Usine agroalimentaire avec exigences point de rosée -40 °C
Ligne de production cyclique avec pics horaires
Comparatif réel entre sécheur sous-dimensionné, bien dimensionné et surdimensionné
Analyse énergétique sur 1 an

🏁

Le sécheur d’air est un élément technique critique, pas un accessoire
Bien dimensionner, c’est gagner en performance, en fiabilité et en énergie
Ni trop petit, ni trop grand : la juste puissance pour un air comprimé toujours sec
Anticiper les variations, les climats, les cycles, c’est penser industriel
Le bon dimensionnement est le fruit de la mesure, de la méthode et de l’expérience

L’ingénierie au service de la sobriété et de la performance

Le dimensionnement des utilités de fluides process n’est pas un simple calcul de puissance. C’est une discipline d’ingénierie à part entière, où se croisent analyse de la demande, anticipation des aléas, maîtrise énergétique et choix techniques pertinents.

Il faut éviter deux pièges : l’économie court-termiste (sous-dimensionnement) et la surenchère sécuritaire (surdimensionnement coûteux). La justesse technique est la meilleure alliée de la performance économique, écologique et opérationnelle.

En somme, l’ingénierie des fluides industriels est une discipline importante et diversifiée qui joue un rôle clé dans de nombreuses industries. Elle nécessite une expertise technique et une connaissance approfondie des systèmes de circulation des fluides, de la thermodynamique, de la mécanique des fluides, de la régulation et du contrôle des processus, ainsi que de la sécurité.

Notre blog est une ressource complète pour tout ce qui concerne les fluides industriels. Nous vous encourageons à explorer nos articles, nos guides pratiques et nos ressources de formation pour approfondir vos connaissances et améliorer vos performances énergétiques. N’hésitez pas à nous contacter pour bénéficier de nos services d’ingénierie personnalisés ou pour trouver les produits dont vous avez besoin via notre site de commerce en ligne. Ensemble, nous pouvons aller plus loin dans l’apprentissage et réaliser des économies d’énergie significatives. Contactez-nous dès aujourd’hui à l’adresse suivante :

billaut.fabrice@gmail.com

Lien : Air Comprimé

Lien : Froid Industriel

Lien : Pneumatique

Lien : Génie Climatique

Lien : Filtre Filtration

Lien : Tuyauteries et Flexibles

Lien : Vide Industriel

Lien : Pompe

Lien : Electricité et électricité industrielle

Lien: Robinetterie et tuyauterie

Lien : Échangeurs et transferts thermiques
