🧠 Pourquoi les filtres internes sont essentiels dans un compresseur d’air comprimé

Dans toute installation industrielle utilisant de l’air comprimé, le compresseur est un maillon stratégique. Pourtant, on sous-estime souvent l’importance des filtres internes du compresseur, véritables gardiens de la performance, de la durabilité et de la qualité de l’air produit. Ces filtres jouent un rôle essentiel dans :

La protection du compresseur contre les contaminants de l’air ambiant
Le traitement de l’huile de lubrification, indispensable à la technologie
La séparation de l’huile de l’air comprimé en sortie

Ce guide technique et pédagogique explore le rôle, le fonctionnement, les différences selon la technologie (pistons, vis, palettes), et les bonnes pratiques pour bien choisir et entretenir ses filtres, que ce soit en phase garantie ou post-garantie.

🔍 1. Vue d’ensemble des filtres dans un compresseur : typologies et fonctions

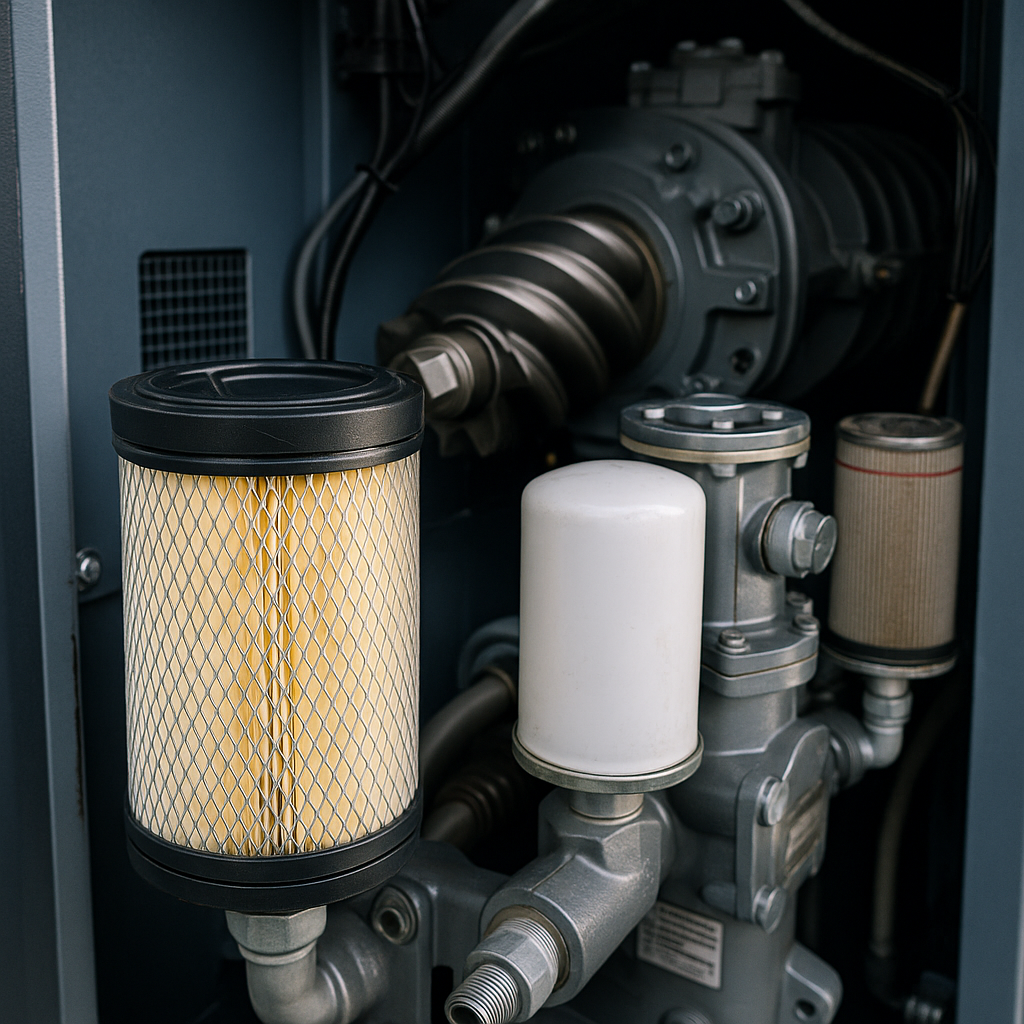

Un compresseur d’air comprimé intègre généralement trois types de filtres internes :

📥 A. Le filtre d’admission (ou filtre à air entrant)

Ce filtre est la première ligne de défense. Il empêche la poussière, les insectes, le sable, les pollens ou autres particules solides de pénétrer dans le compresseur. Il joue un rôle critique, surtout dans les environnements poussiéreux (ateliers, carrières, industrie du bois…).

Fonction :

Protéger les surfaces internes du compresseur
Éviter l’abrasion des pièces mobiles
Préserver les autres filtres internes d’une surcharge

Technologie :

Papier plissé ou matériaux synthétiques à haute capacité de rétention
Souvent placé dans un boîtier facile d’accès pour le remplacement régulier

🛢️ B. Le filtre à huile interne

Ce filtre se trouve dans les compresseurs lubrifiés, principalement les compresseurs à vis, à palettes, ou à pistons lubrifiés. Il permet de nettoyer l’huile de lubrification en circuit fermé pour éviter que des contaminants ne circulent dans le système.

Fonction :

Retenir les particules métalliques issues de l’usure
Éviter la formation de boues ou vernis dans le circuit
Protéger les roulements et rotors

Particularité :

Doit résister à de hautes pressions et températures
Son colmatage peut entraîner une montée en pression du circuit d’huile → d’où l’importance d’un manomètre de différentiel pour surveiller son état

🌫️ C. Le séparateur d’huile (filtre coalescent ou déshuileur)

Situé en aval du circuit de compression, ce filtre a pour objectif de séparer les microgouttelettes d’huile de l’air comprimé avant la sortie vers le réseau de production. C’est la barrière finale dans un compresseur lubrifié.

Fonction :

Éviter la pollution de l’air comprimé par des résidus d’huile
Assurer un taux de rejet inférieur à 3 mg/m³, voire moins avec les nouvelles générations
Protéger les outils et équipements en aval (vérins, buses, capteurs, etc.)

Technologie :

Média filtrant de type fibre de verre coalescent
Enveloppe souvent cylindrique, logée dans le carter de séparation

⚙️ 2. Fonctionnement des filtres selon les technologies de compresseurs

Chaque technologie de compresseur impose des contraintes spécifiques en matière de filtration. Voici les principales différences :

🧱 A. Compresseurs à pistons

Air aspiré : fortement pulsé, risque élevé d’entrée de particules
Pas toujours lubrifiés → si huile, elle est rejetée en sortie avec peu de séparation
Besoin surtout d’un bon filtre d’entrée
Certains modèles intègrent un filtre en sortie pour limiter les résidus d’huile

🔄 B. Compresseurs à vis

Compression en continu, avec injection d’huile dans la chambre
Filtres essentiels : filtre d’entrée, filtre à huile, séparateur d’huile
La qualité des filtres influe directement sur :
- Le rendement
- Le niveau de maintenance
- La durée de vie des roulements et rotors

🔁 C. Compresseurs à palettes

Nécessitent une lubrification constante
Les palettes coulissantes sont sensibles à l’abrasion → besoin d’huile propre
Filtres souvent intégrés dans un système compact
Importance capitale du filtre à huile et du séparateur pour éviter des rejets huileux élevés

🛡️ 3. D’origine ou compatible ? Choix stratégique selon le cycle de vie

📦 A. Pourquoi choisir du filtre d’origine sous garantie ?

Lorsque le compresseur est encore sous garantie constructeur, il est fortement recommandé de respecter scrupuleusement les références d’origine (OEM) pour plusieurs raisons :

Maintien de la garantie constructeur
Respect des performances techniques prévues par l’ingénierie
Assurance d’une compatibilité parfaite avec les pressions, débits, matériaux internes

💡 B. Une fois la garantie terminée : opter pour un filtre compatible de haute qualité

Des filtres de qualité équivalente ou supérieure sont proposés par des marques spécialisées
Ils offrent une performance identique à moindre coût, souvent avec des garanties prolongées
Les bons fournisseurs proposent des équivalents certifiés ISO 8573-1 ou ISO 12500

Conseil : Ne jamais choisir un filtre générique à bas prix non certifié. Il pourrait :

Avoir un mauvais taux de filtration
Se déchirer ou se colmater trop vite
Provoquer une surchauffe ou un déséquilibre du compresseur

🧭 4. Comment trouver le bon filtre pour votre compresseur

🧾 A. Vérifiez la plaque signalétique

Chaque compresseur industriel possède une plaque comportant des informations essentielles :

Marque
Modèle
Année de fabrication
Pression de service
Puissance
Numéro de série

👉 Conseil : Prenez une photo nette de cette plaque et envoyez-la par e-mail à votre fournisseur technique. Cela permet une identification rapide et sans erreur des références de filtres compatibles.

🛒 B. Où trouver les bons filtres ?

Sites spécialisés comme :
Fournisseurs reconnus proposant :
- Cross références avec les modèles constructeurs
- Aide à l’identification par plaque ou numéro de série
- Suivi logistique et documentation technique

📈 5. Impacts d’une mauvaise filtration : pourquoi il ne faut pas négliger l’entretien

Une mauvaise gestion de la filtration peut entraîner :

Surchauffe du compresseur
Consommation énergétique accrue (jusqu’à +10 %)
Fuites d’huile dans le réseau → pollution, condensation, corrosion
Colmatage prématuré des éléments en aval (sécheur, réseau, outils)
Arrêts imprévus avec coûts de dépannage élevés

Pédagogie : On estime que 10 microns de particules peuvent suffire à endommager un actionneur pneumatique en quelques jours. La prévention par la filtration est donc un investissement, pas un coût.

🌍 6. Vision du futur : capteurs intelligents et maintenance prédictive

Avec la montée de l’IoT et de l’IA, la filtration des compresseurs entre dans une ère numérique :

Capteurs différentiels intelligents pour détecter le colmatage en temps réel
Algorithmes prédictifs anticipant le remplacement optimal des filtres
Rapports de consommation et historiques accessibles à distance via cloud

L’objectif est double :

Optimiser la durée de vie des composants
Réduire l’impact énergétique et environnemental (moins de pièces jetées inutilement)

✅ Les bons gestes pour une filtration performante et durable

Action	Fréquence recommandée
Vérification filtre d’admission	Tous les mois
Remplacement filtre à huile	Selon maintenance préventive (souvent 1000h)
Remplacement séparateur d’huile	Entre 1000h et 4000h selon modèle
Nettoyage/contrôle du circuit	À chaque maintenance
Photo de la plaque signalétique	À envoyer avant commande

📩 Besoin d’aide pour identifier vos filtres ?

Envoyez-nous simplement une photo claire de la plaque signalétique de votre compresseur à .billaut.fabrice@gmail.com Nous vous enverrons sous 24h une proposition technique avec les bons filtres et leurs équivalents qualité/origine.

🧠 Astuce bonus : Pour les compresseurs critiques, optez pour un kit de maintenance complet comprenant filtres + joints + huile compatible, et stockez-les à l’avance. Vous gagnerez en réactivité lors des maintenances !
