Astuces et Bonnes Pratiques d’Ingénierie pour un Dimensionnement Optimal des Utilités de Fluides

2 juillet 20252 juillet 2025BILLAUT Fabrice

Le dimensionnement des utilités industrielles (air comprimé, eau glacée, vapeur, vide…) ne peut plus se limiter à un simple calcul de puissance. Aujourd’hui, il exige une approche globale et stratégique qui conjugue performance, fiabilité, efficacité énergétique et durabilité.

Dans un contexte industriel en pleine mutation – numérisation, volatilité des demandes, impératifs environnementaux – l’ingénieur doit viser juste. Ce n’est ni le plus gros équipement, ni le plus cher, qui garantit la performance, mais le système le mieux pensé, régulé, accessible et maintenable.

Dans cet article, nous détaillons les meilleures pratiques pour dimensionner intelligemment vos installations, en vous appuyant sur l’analyse de données, la modularité, l’efficacité énergétique et la simplicité opérationnelle.

I. Utiliser les données historiques de consommation : la base de toute ingénierie fiable

1. Pourquoi l’analyse de la demande réelle est indispensable

Trop d’installations sont dimensionnées sur des hypothèses arbitraires ou sur des “pics théoriques” jamais atteints.
Résultat : surdimensionnement coûteux, ou sous-calibrage risqué.

2. Exploiter les outils modernes

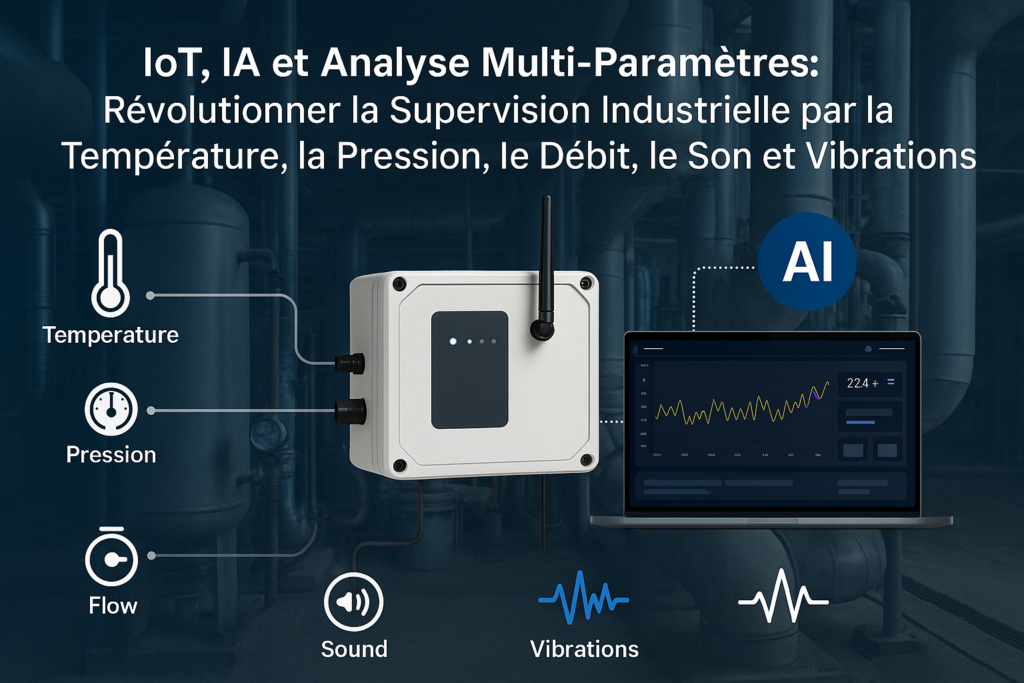

IoT, capteurs intelligents, supervision SCADA ou GTC
Enregistrement des débits, pressions, températures, hygrométrie, profils horaires
Historique sur 6 à 12 mois recommandé

3. Analyse statistique des données

Identifier les charges moyennes, maximales, les pics exceptionnels
Déduire un profil de charge typique et ses variations saisonnières ou journalières

4. Cas pratique : air comprimé

Enregistrement via débitmètre massique + enregistreur de pression
Résultat : le compresseur ne fonctionnait à 100 % que 5 % du temps
Réduction de 30 % de la puissance installée après re-calibrage

II. Prévoir une régulation à vitesse variable : l’arme ultime de l’agilité

1. Les limites du tout ou rien

Équipements tout-ou-rien (on/off) = démarrages fréquents, consommation en pics, faible adaptabilité
Usure accrue, bruit, pertes thermiques

2. Atouts du moteur à vitesse variable (VSD, VFD)

Adapte la puissance en temps réel au besoin réel
Réduction de la consommation électrique jusqu’à 35 %
Allongement de la durée de vie des composants

3. Applications principales

Compresseurs d’air : ajustement précis à la pression demandée
Pompes de circulation d’eau glacée : contrôle du débit selon les besoins thermiques
Ventilateurs : limitation du bruit et de la consommation en période basse

4. Astuce : combiner vitesse fixe + variable

Base assurée par un équipement fixe
Pointe absorbée par une machine VSD

III. Installer des by-pass et des redondances : fiabilité sans surdimensionner

1. Continuité de service = productivité assurée

Un équipement à l’arrêt ne doit pas bloquer l’ensemble de la production
Les by-pass permettent de contourner un équipement en panne ou en maintenance

2. Redondance intelligente

Doubler les équipements critiques : 2×50 % ou 3×33 % plutôt que 1×100 %
Permet de fonctionner à charge partielle, en rotation (allongement durée de vie)

3. Scénarios types

Compresseur d’air principal + compresseur d’appoint prêt à prendre le relais
Sécheur en stand-by enclenché automatiquement selon le point de rosée

4. Bénéfices

Éviter les arrêts de ligne coûteux
Réduire le stress sur les machines en service
Maintenance facilitée sans interrompre la production

IV. Dimensionner les réseaux pour un débit optimal : ni trop, ni trop peu

1. L’enjeu du bon dimensionnement

Trop faible : pertes de charge, surconsommation, surchauffe
Trop grand : coût excessif, manque de balayage, condensation stagnante

2. Critères de conception

Vitesse idéale de l’air : 6 à 8 m/s (réseau principal), 10-12 m/s (réseau secondaire)
Vitesse de l’eau glacée : 0,8 à 1,5 m/s

3. Éviter les turbulences et le bruit

Coudes optimisés, rayons larges
Tubes anti-vibrations, fixations amorties

4. Prévoir des purges et des points hauts

Évacuation de l’eau et des condensats facilitée
Meilleure fiabilité dans le temps

V. Isoler thermiquement et acoustiquement les équipements

1. Pourquoi l’isolation est stratégique

Réduire les pertes thermiques (surtout sur eau chaude ou eau glacée)
Réduire les nuisances sonores, notamment en environnement semi-ouvert

2. Types d’isolation

Calorifugeage des tuyauteries : gaines en mousse PE, coquilles en laine minérale
Enceinte phonique pour compresseur ou pompe bruyante

3. Avantages

Amélioration du rendement global du système
Confort acoustique pour les opérateurs
Diminution des pertes énergétiques indirectes

VI. Penser maintenance et accessibilité dès la conception

1. Le piège des locaux surchargés

Trop souvent, les locaux techniques sont dimensionnés pour le matériel, sans prévoir les dégagements nécessaires à la maintenance
Résultat : coûts indirects, risques d’accident, mauvaise gestion des pannes

2. Bonnes pratiques

1 m de dégagement minimum devant les armoires, filtres, organes d’accès
Racks amovibles, rails pour échange standard
Éclairage, ventilation et chemins de câble bien organisés

3. Anticiper les opérations de maintenance courante

Changement de cartouche, nettoyage des condenseurs, resserrage des bornes
Accès aux vannes, purges, instruments de mesure

VII. L’ingénierie au service de la sobriété et de la performance

1. Une science d’équilibre

Trop petit : surcharge, pannes, pertes
Trop gros : coût, inertie, instabilité

2. Le bon dimensionnement est une démarche structurée

Analyse de la demande réelle
Intégration des aléas climatiques
Régulation dynamique
Modularité et redondance

3. L’optimum = technique + économique + environnemental

Moins de consommation d’énergie
Moins d’entretien
Moins de matière première et d’espace utilisé

4. Éviter les pièges classiques

Économie court-termiste : mauvais retour sur investissement
Surenchère sécuritaire : installation surdimensionnée, inefficace et coûteuse

5. Les clés du succès

Travailler avec des outils de simulation (logiciels thermiques, hydrauliques, de charge)
Impliquer les équipes de maintenance et d’exploitation dès l’avant-projet
Planifier la maintenance préventive dans la phase de conception

Le dimensionnement d’une installation industrielle ne se résume pas à appliquer une formule. C’est une démarche d’ingénierie complète, qui fait appel à l’analyse, la modélisation, la projection, la régulation, l’ergonomie et la maintenance.

Chaque choix technique a un impact global : énergétique, économique, opérationnel. En intégrant les bonnes pratiques détaillées dans cet article, vous donnez à vos installations les meilleures chances de durer, de consommer moins, et de s’adapter au futur.

🎯 L’objectif final ? Concevoir des systèmes agiles, sobres, fiables… et intelligents.

En somme, l’ingénierie des fluides industriels est une discipline importante et diversifiée qui joue un rôle clé dans de nombreuses industries. Elle nécessite une expertise technique et une connaissance approfondie des systèmes de circulation des fluides, de la thermodynamique, de la mécanique des fluides, de la régulation et du contrôle des processus, ainsi que de la sécurité.
