Découvrez en détail les composants essentiels d’un circuit frigorifique industriel, leurs bonnes pratiques de dimensionnement selon le fluide, les causes de pannes courantes, et les méthodes pour les identifier et maximiser la disponibilité par la maintenance proactive.
1. De l’air comprimé au froid industriel, une maîtrise technique essentielle
Dans de nombreuses industries — agroalimentaire, pharmaceutique, chimie, HVAC — le circuit frigorifique est vital pour le contrôle des processus, le confort, et la conservation des produits. Pourtant, sa complexité le rend souvent sous-estimé, avec des pannes coûteuses ou des performances dégradées.
Ce guide technique et pédagogique vous permettra de :
- Comprendre les composants clés d’un circuit frigorifique.
- Appréhender les enjeux du dimensionnement selon le fluide frigorigène.
- Identifier les causes et conséquences des pannes.
- Mettre en place des pratiques de maintenance préventive et corrective.
- Choisir et dimensionner le bon circuit selon vos besoins.
2. Panorama technique des composants du circuit frigorifique
Un circuit frigorifique se compose de six éléments essentiels :
2.1 Compresseur
Compresse l’évaporateur pour élever la pression et la température du fluide gazeux.
- Types : scroll, vis, piston, rotatif à palette.
- Paramètres critiques : débit (m³/h), rapport pression aspiration/décharge, efficacité isentropique (ηₛ).
2.2 Condenseur
Refroidit et condense le fluide de l’état gazeux à liquide.
- Formes : à air (radiateur), à eau (échangeurs) ou à vide (marins).
- Performance mesurée via les températures de décharge et de condenseur (TD et TC).
2.3 Détendeur / vanne d’expansion
Contrôle le passage de fluide vers l’évaporateur.
- Types : thermostatique, à orifice fixe, électronique EEV.
- Rôle crucial sur la stabilité de l’évaporateur.
2.4 Évaporateur
Fait passer le fluide de liquide à vapeur en absorbant la chaleur.
- Formats : tubulaire, à plaques, à plaques soudées.
- Conditions de travail : température d’évaporation TE, sous-refroidissement SR, surchauffe SV.
2.5 Réservoir/séparateur liquide
Occasionnellement présent, surtout avec compresseur à vis.
- Permet d’éviter l’injection de liquide au compresseur.
- Mesure le niveau via capteurs pressostat/liquide.
2.6 Pipe et accessoires
Réseau inclut :
- Tuyauterie vapeur/liquide (acier, cuivre, inox selon pression/gaz).
- Filtres déshydratants, pièges à huile, manomètres, valves de service.
- Équipements de sécurité : pressostat haut/bas, soupape sécurité, limiteur de température.
3. Dimensionnement : calibrage critique selon le gaz frigorigène
Un circuit sur- ou sous-dimensionné induit une perte d’efficacité, des pannes, et des surcoûts énergétiques.
3.1 Sélection du fluide frigorigène
Exemples :
- R134a (modéré GWP, sécurité), R410A (HVAC, haute PRESS), R1234ze (low GWP).
Chaque fluide impose contraintes température-pression, combustibilité, viscosité, densité.
3.2 Choix de compresseur
- Débit volumétrique à TE et TP
- Puissance absorbée estimée : P = (Q·cp) / ηglobal
- Températures de refoulement à surveiller (TD < 110–120 °C)
3.3 Choix de condenseur
- ID des ailettes et débit liquide requis
- Débit d’air/eau ou puissance calorifique nécessaire
- Vitesse du fluide et perte de charge fluidique
3.4 Système d’expansion
- Déterminer la position du point de fonctionnement
- EV thermostatique calibrée selon LE et TE
- CDC surveillé pour éviter instabilité ou inondation
3.5 Évaporateur
- Choisir surface corps/puissance absorbée Qevap
- Débit froid ↔ ΔT
- Contrôle sous-refroidissement à environ 8–12 K
3.6 Tuyauterie et accessoires
- Diamètre minimal pour maintenir vitesse <2 m/s (vapeur) ou <0.5 m/s (liquide)
- Pipe horizontal/pente, matériaux compatibilité avec le gaz, soudure en accord ASME/RF…
- Filtre déshydratant quantifié selon volume liquide
4. Pannes classiques : causes, symptômes & diagnostic
Une approche scientifique permet de diagnostiquer efficacement les dysfonctionnements.
| Symptôme | Cause possible | Conséquences | Méthode de diagnostic |
|---|---|---|---|
| Surchauffe refoulement | Compression adiabatique trop rapide, TE trop bas | Endomm. soupape, hausse consommation | Analyse P-T au compresseur |
| Glace sur condenseur | Ventilation ou débit eau insuffisants | Diminution condensation, surconsommation | Vérifier température refoulement, ventilateur |
| Basse pression d’aspiration | Mauvaise détente, fuite, hygrométrie | Perte de froid, instabilité lourde | ΔP condenseur–évaporation, manomètre d’aspiration |
| Brouillard huileux en sortie | Séparateur saturé ou EV bloquée | Pollution réseau | Inspection visuelle + test débit absolu |
| Vibrations et bruit persistant | Accumulation de liquide, rotors instables | Usure mécanique | Détecteur vibration, test de résonance |
| Blocage ou coupure compresseur | Pressostat HS, limite thermique, glace | Arrêt total machine | Analyse événements + sécurité enclenchée |

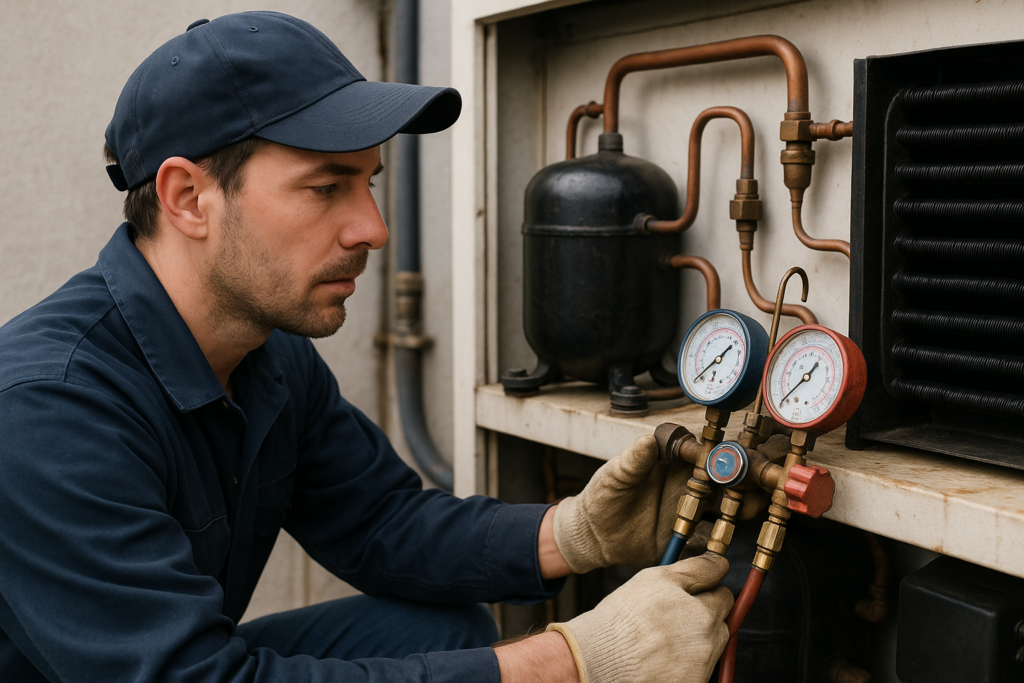

5. Maintenance préventive : planification et bonnes pratiques
Une maintenance bien structurée est le pivot d’un système résilient.
5.1 Table de fréquences recommandées
| Composant | Inspection | Fréquence recommandée |
|---|---|---|
| Compresseur | Températures, vibrations, niveau huile | Hebdo (auto), mensuel (tech) |
| Condenseur | Nettoyage des ailettes, débit air/eau | Mensuel (poussière), annuel (nettoyage complet) |
| Évaporateur | Détection de givrage, fuite | Hebdo inspections + viralisation selon production |
| Vanne d’expansion | Présence d’huile sur la tige | Trimestriel + après 2000 h |
| Tuyauterie/accessoires | Fuites, corrosion, secu., pression | Annuel |
| Fluide frigorigène | Analyse de charge, humidité, GWP/composition | Tous les 2 à 5 ans (audit environnemental) |
5.2 Checklist intellectuelle
- Relever P et T à différentes positions
- Vérifier ΔT aspiration/refoulement
- Contrôler l’huile compresseur (viscosité, contamination)
- Inspecter sécheurs & filtres déshydratants
- Surveiller pression aspiration pour fuite
- Analyser condenseur/évaporateur (fluide perdu ou saturation)
5.3 Documentation & traçabilité
- Utiliser GMAO pour enregistrer toutes interventions
- Relier maintenance aux datas du jumeau numérique (section future)
- Automatiser alerte de maintenance via API
6. Comment bien dimensionner votre circuit selon le fluide
6.1 Propriétés thermodynamiques du gaz
- Cycle frigorifique déterminé par P-T diagramme: aspiration → condensation → détente → évaporation → compression.
- Plus la TE est basse, plus le volume aspiré est important, et donc le compresseur doit être plus dimensionné.
6.2 Impact sur dimension des composants
- Vapeur plus dense → plus petit flux, plus grosse poudre de tuyau et compresseur
- Températures élevées → stress sur condenseur et compresseur
- HFC, HFO, HFO/HFC blend → pression aspirante plus élevée → compresseur plus efficace/évolutif
6.3 Exemples chiffrés
- R134a vs R410A : pression de condensation différente de 18 bar vs 26 bar
- Pour dimension évaporateur, enthalpie latente de R134a (121 kJ/kg) vs R1234ze (198 kJ/kg) → surface différente
7. Recommandations techniques / pédagogiques
- Toujours utiliser des logiciels comme CoolPack ou REFPROP
- Surdimensionner de 10 à 20 % la puissance de compresseur pour pic charge
- Installer pressostats avec hystérésis réglable pour plus de productivité
- Former techniciens au calcul P-T, lecture de diagrammes P-h
- Installer systèmes IoT pour remontée temps réel pression/température
- Segmenter maintenance suivant criticité de l’application (FDA, agro…)
Un circuit frigorifique maîtrisé = performances durables
Un circuit bien conçu, bien dimensionné et bien entretenu offre :
- Une fiabilité accrue
- Des économies d’énergie significatives
- Moins de pannes et plus de disponibilité
- Respect des normes environnementales (F-gaz, HFC, HFO…)
✅ L’approche scientifique, combinée à une rigueur pédagogique et technique, est la clé pour transformer une installation frigorifique en un outil stratégique de productivité.
